1取り外し可能なタービン断熱ブランケットは、産業用タービンシステムの承認された外部表面向けに製造された、形状が成形された再利用可能な断熱材です。緩い断熱シートとは異なり、各セクションは特定の場所に合わせて型取りされ、識別されているため、停止中に取り外して正しい位置に戻すことができます。
BSTFLEX社は、機器図面、現場寸法、テンプレート、三次元測定データ、または承認済みのサンプルに基づいてタービンブランケットを製造します。ブランケットマップはタービン保守計画に沿って作成され、ケーシングジョイント、バルブチェスト、フランジ、配管、計器、および点検ポイント周辺の断熱材を分割します。
本製品は産業用タービンおよび発電設備向けです。自動車用ターボチャージャーブランケットではありませんので、自動車用ターボブランケットの寸法や構造に基づいて指定しないでください。

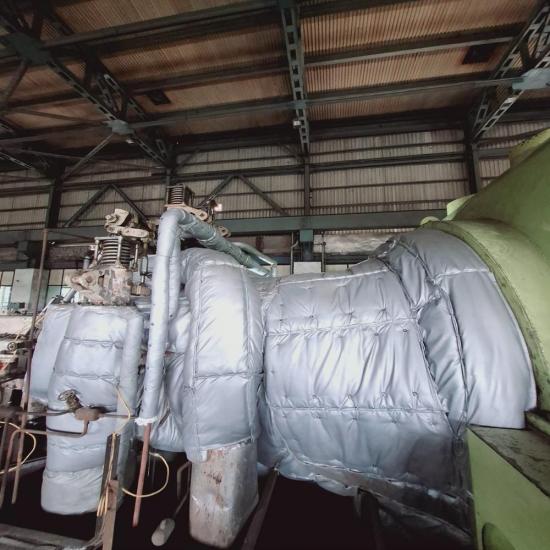

蒸気タービンケーシングには、分割配管、ボルト接合部、バルブチェスト、蒸気接続部、ドレン、計装機器などが収められています。断熱システムはこれらの形状に沿って施工する必要があり、同時に点検、締め付け、メンテナンスのために適切な箇所へのアクセスを確保しなければなりません。

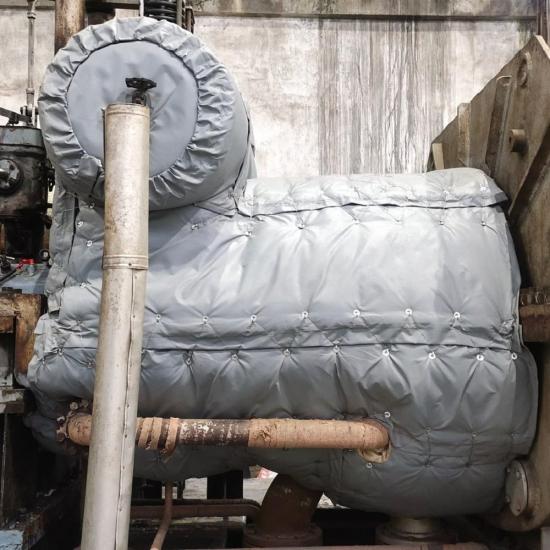

広いケーシング部分は通常、扱いやすいブランケットセクションに分割されます。バルブチェスト、水平継手、フランジ、蒸気配管の周囲には、個別のブランケットを使用できます。複数の断熱層を使用するプロジェクトでは、セクションの端を互い違いに配置することで、継ぎ目をずらすことができます。

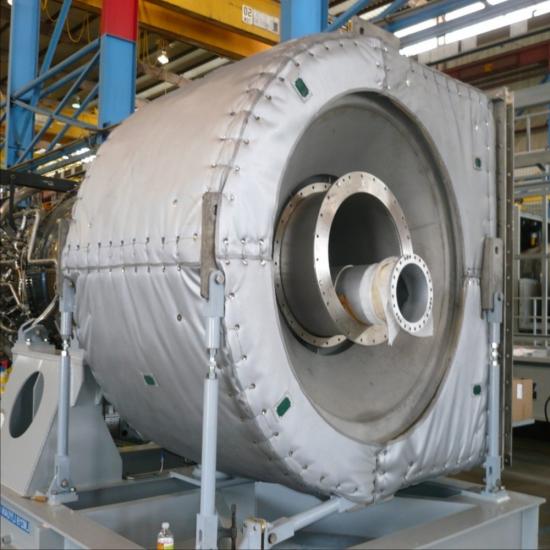

ガスタービンプロジェクトには、承認済みの外部ケーシング表面、高温接続部、排気移行部、および関連配管が含まれる場合があります。断熱境界は、タービンメーカー、プロジェクトエンジニア、または承認済みの図面によって定義されなければなりません。
圧縮機の吸気口、冷却空気経路、換気口、燃焼システムへのアクセス部、ベアリングハウジング、回転部品、その他の機能領域は、機器の設計で特に許可されている場合を除き、覆ってはならない。ブランケットのパターンは、熱膨張、振動、およびメンテナンスのためのクリアランスも考慮しなければならない。
タービン断熱システムは、多数の個別のセクションから構成される場合があります。見た目が似ている断熱材でも、切り欠き、厚み、設置位置が異なる場合があるため、恒久的な識別が不可欠です。
ブランケットのサイズと重量は、利用可能な吊り上げおよび設置方法に適した範囲内であるべきです。広い表面積は、ケーシングの継ぎ目、アクセス経路、および機器の自然な境界に沿って分割することができます。
| 成分 | 一般的なオプション | 設計上の考慮事項 |
|---|---|---|
| 外側の保護層 | シリコンコーティングされたグラスファイバー、PTFEコーティングされたグラスファイバー、アルミ蒸着グラスファイバー、またはその他の指定された耐熱性生地 | オイルミスト、湿気、摩耗、振動、天候、および停電時の取り扱い |
| 断熱材コア | グラスファイバーニードルマット、シリカニードルマット、セラミックファイバー断熱材、またはエアロゲルベースの断熱材 | 動作温度、必要な熱出力、利用可能な厚さ、ブランケット重量 |
| ホットフェイスライナー | シリカ繊維、グラスファイバー繊維、ステンレス鋼箔、またはステンレス鋼メッシュ | 表面温度、振動、摩耗、ケーシング形状との接触 |
| 固定システム | ステンレス製のフック、スプリング、レースワイヤー、バックル、Dリング、またはプロジェクト指定の留め具 | 温度、振動、アクセス、設置手順、取り外し頻度 |
| 強化と支援 | ステンレススチールメッシュ、キルティングピン、サポートタブ、補強された縫い目、および局所的な摩耗層 | 垂直面、頭上部分、広い毛布エリア、および繰り返しの取り扱い |
材料データシートに記載されている温度は、タービンブランケット全体の定格温度ではありません。ライナー、断熱コア、外被、ねじ、締結具、ブランケットの厚さ、接触面、および周囲環境を総合的に考慮する必要があります。
機器表面によっては、取り外し可能な単層構造が適している場合もあります。一方、タービンプロジェクトによっては、熱伝導経路を遮断し、複雑な接合部周辺の被覆率を向上させるため、内側と外側のブランケット層を互い違いの継ぎ目で配置するものもあります。層数と総厚は、プロジェクトの仕様と熱要件に基づいて決定する必要があります。
複数の層を使用する場合は、各内側ブランケットに対応する外側ブランケットを識別する必要があります。設置図には正しい手順を示し、外側パネルが内側の欠落部分や位置の誤りの上に取り付けられないようにする必要があります。
バルブ、フランジ、配管セクションなど、個別のメンテナンスが必要な部品には、通常、別個のカバーが望ましい。これにより、タービンケーシングの断熱材の大部分を損傷することなく、特定の部品を開けることができる。
既存のタービンについては、写真だけではブランケット一式を完成させるには通常不十分です。図面、テンプレート、詳細な寸法、デジタルスキャンデータ、または承認済みのサンプルシステムを使用して、各セクションの形状と位置を明確にしてください。
交換プロジェクトは、まず包括的な在庫調査から始めるべきです。識別番号、設置場所、寸法、状態、交換理由を記録してください。古いシステムを取り外す前に、ラベルの欠落、断熱材の圧縮、ライナーの破れ、ファスナーの破損、油汚染などを記録しておく必要があります。
古い毛布は、サイズを確認せずに複製してはいけません。繰り返し使用したり、熱にさらされたり、以前の修理によって寸法が変わっている可能性があります。元の毛布に隙間があったり、作業の妨げになったりした場合は、完全に複製するのではなく、機器からパターンを修正して交換する必要があります。
タービンブランケットは、起動時、運転時、停止時に振動や寸法変化を起こす可能性があります。ブランケットを固定する部材は、可動ジョイントや必要なクリアランスを横切るような強固な拘束をすることなく、ブランケットを保持する必要があります。フック、切り欠き、接触面周辺には、局所的な補強を追加することができます。
ブランケットの配置は、規定の熱膨張を許容する必要があり、独立して動く部品を跨ぐような配置は避けるべきです。膨張データおよび移動範囲は、タービンのドキュメントまたはプロジェクトエンジニアから入手する必要があります。
油や蒸気の漏洩箇所の上に断熱材を設置してはいけません。油で汚染された断熱材は、火災やメンテナンス上のリスクを高める可能性があるため、施設の規定に従って取り扱う必要があります。外側の生地は想定される環境への耐性を考慮して選択できますが、コーティングされた生地は漏洩箇所を修復するものではありません。
排水経路および漏洩検知箇所は、必要に応じて視認できるようにしておく必要があります。継ぎ目や重なり部分から漏れた液体が断熱材内部や電気機器、回転機器に流れ込まないように注意してください。
工場検査計画に従って、目に見えるブランケットの表面、縫い目、留め具を点検してください。緩んでいる箇所、フックの欠落、ラベルの損傷、汚れ、濡れた箇所、断熱材のずれ、可動部品や振動部品との接触がないか確認してください。
取り外した後は、ブランケットを清潔で乾燥した状態で、識別できるように保管してください。断熱材の上に鋭利な折り目を付けたり、重い物を積み重ねたりしないでください。再設置する前に、ライナー、コア、アウターカバー、および留め具が使用に適した状態であることを確認してください。
BSTFLEXは、試作セクション、部分交換セット、およびタービンブランケット全体のプロジェクトをサポートします。製造情報は、承認済みの図面、寸法記録、テンプレート、デジタルデータ、または実物サンプルから作成できます。プロジェクト文書には、ブランケットスケジュール、セクションラベル、梱包リスト、および設置に関する参照情報を含めることができます。
シャットダウンプロジェクトの場合は、見積もり依頼時に必要な納入順序と停止日を明記してください。大規模システムの場合、重要なセクションが設置に必要な順序で入手できるよう、段階的な測定、サンプル承認、および製造が必要となる場合があります。
いいえ。この製品は、産業用蒸気タービンおよびガスタービン向けのモジュール式断熱システムです。自動車用ターボチャージャーブランケットは、機器の形状、構造、および用途に関する要件が異なります。
大型タービンシステムは通常、複数の番号付きセクションを必要とします。モジュール式ブランケットは取り扱いが容易で、個々のジョイント、バルブ、点検箇所へのアクセスが容易です。
タービン関連文書または担当エンジニアが明示的に許可している場合に限ります。ベアリングハウジング、潤滑油インターフェース、冷却経路、および監視ポイントは、多くの場合、規定のクリアランスが必要となるため、自動的に覆ってはいけません。
はい。製造前に、既存の部品、設置図面、タービン寸法を確認する必要があります。適合性、アクセス性、汚染、ラベル表示に関する問題があれば特定し、修正できるようにする必要があります。
はい。各セクションには、プロジェクトスケジュールに従って、恒久的な部品番号、機器参照番号、位置、方向、および層指定を付与できます。
屋外構造物は、適切な外装生地、保護された縫い目、排水を考慮したレイアウトを用いることで見直すことができます。耐候性は、外装生地だけでなく、全体の組み立てと設置によって決まります。
タービンの種類、モデル、承認済みの断熱境界、図面、温度データ、ブランケットスケジュール、数量、および停止要件をBSTFLEXまでお送りください。弊社では、お客様のプロジェクトのセクションレイアウト、材料、締結具、識別情報、および製造計画を確認いたします。
