一方向炭素繊維スリーブ

複合材料のシャフト、チューブ、成形部品用の柔軟な管状プリフォームにおける縦方向のカーボンファイバー補強材。

製品概要

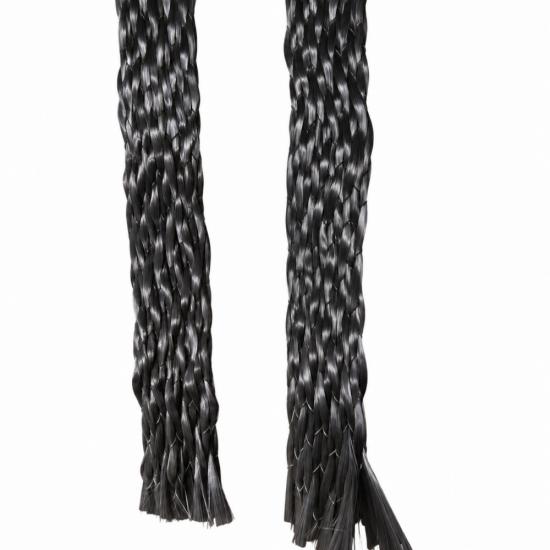

BSTFLEX一方向性カーボンファイバースリーブは、管状プリフォームの長手方向に沿って主要なカーボンファイバー糸を配置します。細い支持糸が、マンドレルや部品に被せられる間、スリーブの形状を維持します。この構造により、平らなシートをチューブ状に成形することなく、チューブや断面が変化する部品の周囲に軸方向の補強材を配置できます。本製品は複合材料積層用のドライテキスタイル補強材として供給されます。最終的な特性は、完成した積層板および製造プロセスに依存します。

荷重方向に合わせた設計

端から端までカーボンファイバーを通す必要がある部品の場合、一方向性スリーブは、主要な糸を0度（軸方向）に配置するための管状の手段を提供します。支持糸はテキスタイルを安定させますが、円周方向やねじり方向の補強層の代わりとして扱うべきではありません。

積層板は、荷重要件に応じて軸方向の補強と他の繊維方向を組み合わせることができます。スリーブは、実際の部品形状、荷重ケース、樹脂、硬化スケジュールに基づいて選択する必要があります。最終的な強度や剛性は、ドライスリーブ単体から特定することはできません。

直線状および成形部品への適合

この管状フォームは、直線部、テーパー部、移行部で試着可能です。公称スリーブ径だけで取り付け時の適合性が決まるわけではありません。支持糸の構造、マンドレルの形状、配置時の張力も重要です。複数の直径を持つ部品の場合は、最小断面と最大断面、および各移行部の長さを示す図面をお送りください。OEM注文の前に、物理的な試着によって被覆範囲とカット長を確認できます。

用途

• 複合材料チューブ、シャフト、中空プロファイルの軸方向補強
• テーパー状のマンドレルや断面が変化する部品への積層
• 産業機器およびスポーツ用品部品の局所的な縦方向補強
• 管状プリフォームを必要とする試作および反復生産の複合材料アセンブリ

指定すべき情報

見積もりをご希望の際は、設計上指定がある場合はカーボン糸のグレードまたはトウサイズ、公称径と取り付け径、必要な繊維重量、支持糸の要件、ロールまたはカットの長さ、および希望する梱包形態をご提示ください。スリーブを裸のマンドレルに被せるのか、他の補強層の上に被せるのかをお知らせいただき、使用予定の樹脂システムを特定してください。

BSTFLEXでは、これらの要件に基づいたカスタム構造やサンプルについてご相談いただけます。選択した製品バリエーションの糸のグレード、直径範囲、重量、拡張性、機械的数値は、確認後に文書化する必要があります。他社製品や二軸編組の数値は、本スリーブの定義にはなりません。

部品に適合する繊維構造の選択

この表は繊維の配置を示しています。積層板の設計者は、完全な積層構成を決定し、硬化後の部品が意図した用途に適しているかを確認する必要があります。

複合材料購入者からの質問

これは完成したカーボンファイバーチューブですか？

いいえ。本製品は、その後の複合材料加工のためのドライカーボンファイバースリーブです。適切な樹脂システムと、検証済みの積層および硬化プロセスが必要です。

二軸カーボンファイバー編組の代わりになりますか？

それは荷重によります。これら2つの構造は、主要な繊維を異なる方向に配置します。フープ方向やねじり方向の補強が必要な設計では、追加のプライが必要になる場合があります。

カスタムサンプルのために何を送ればよいですか？

図面またはサンプル、完全な直径プロファイル、完成品の長さ、カーボン糸の要件、目標繊維重量、樹脂プロセス、および試作数量をお送りください。OEM供給の見積もりが必要な場合は、年間需要量も併せてお知らせください。

OEMスリーブ構造のご相談

部品の形状と必要な繊維方向をBSTFLEXと共有してください。生産供給の見積もりを行う前に、スリーブの構造とサンプルの要件を検討いたします。
