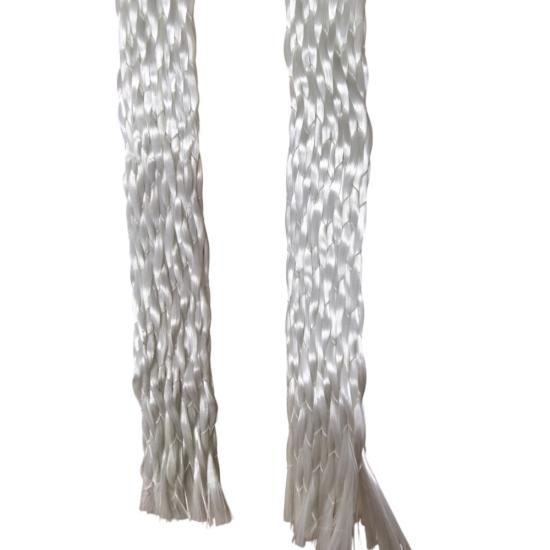

一方向ガラス繊維スリーブ

直線状、テーパー状、または断面が変化する複合材部品用の筒状軸方向ガラス繊維補強材。

製品概要

BSTFLEX一方向ガラス繊維スリーブは、主要なガラス繊維糸がスリーブの長手方向に沿って配置されたドライタイプの筒状補強材です。細い支持糸が長手方向の繊維を柔軟なチューブ状に保持しているため、平らなシートを切断して接合することなく、マンドレルや既存の部品の周囲に補強材を配置できます。このスリーブは、長手方向の補強が積層設計の一部となる樹脂含浸複合材の製造を目的としています。直径、繊維重量、支持糸の構造、供給長さはプロジェクトに合わせて指定可能です。

繊維の配向と構造

従来の二軸編組スリーブでは、主要な糸が角度を持って交差します。この一方向構造では、主要なガラス繊維糸が部品の軸に沿って配置されます。より細い支持糸が、取り扱いや積層作業中に筒状のプリフォームを安定させます。この配置は、積層設計において0度方向にかなりの割合の繊維が必要な場合に有効です。

装着時の直径、被覆範囲、繊維の配向は、指定された構造と部品の形状によって異なります。テーパー状や曲線状の部品の場合、製造前に被覆範囲と必要な切断長を確認するには、試着が最善の方法です。

主な用途

• 複合材チューブ、ロッド、中空プロファイルの長手方向の補強
• テーパーシャフトや成形マンドレル上への複合材積層
• スポーツ用品、工業部品、カスタムアセンブリにおける局所的な軸方向補強
• 筒状ガラス繊維プリフォームにより繊維配置を簡素化できるプロトタイプおよびOEM生産

完成した部品の強度と使用条件は、積層全体、樹脂システム、硬化プロセス、および検証試験に依存します。

適切なスリーブの選択

部品の最小直径と最大直径、全長、および荷重の方向から検討を始めてください。設計上の指定がある場合は、必要なガラス繊維の種類や糸を指定してください。また、目標とする繊維重量または目付、許容される支持糸の含有量、使用予定の樹脂および製造プロセスについても提示してください。

ガラス繊維のサイジング剤は、選択した樹脂に適している必要があります。代表的なサンプルを使用して、含浸性、ドレープ性、圧縮性、および硬化後の積層板特性を確認してください。主に軸方向の補強ではなく、円周方向にバランスの取れた繊維が必要な設計の場合は、当社の二軸編組グラスファイバースリーブと比較してください。異なる補強繊維については、当社のカーボンファイバー編組スリーブをご覧ください。

複合材製造向けのカスタム供給

BSTFLEXでは、図面、サンプル、または繊維積層要件を検討し、適切なスリーブ構造を見積もることができます。OEM見積もりを依頼する際は、呼び径、直径公差、ガラス糸、支持糸の配置、繊維重量、ロールまたはカットの長さ、梱包、および予測数量についてご相談ください。選択した構造については、プロジェクトのデータシートに追加する前に、製造仕様と試験データについて合意しておく必要があります。

よくある質問

これは通常のグラスファイバー編組スリーブと同じですか？

いいえ。ここでの決定的な特徴は、主要な補強ガラス繊維が長手方向に配向していることです。標準的な二軸編組は、主要な繊維が編組角度で交差しています。必要な配向は、完成した部品にかかる荷重によって異なります。

このスリーブは完成した複合材チューブとして供給されますか？

いいえ。これは複合材積層に組み込むためのドライ繊維プリフォームです。樹脂の選択、含浸、硬化は、お客様の製造プロセスによって決定されます。

見積もりに必要な情報は何ですか？

部品図またはマンドレル寸法、最小および最大直径、長さ、必要に応じてガラス繊維の仕様、目標繊維重量、樹脂システム、試作数量、および予想される年間使用量を送付してください。

サンプルまたはOEM見積もりの依頼

スリーブが適合すべき対象物と、完成した複合材の製造方法をBSTFLEXにお知らせください。その情報をもとに、積層試験に向けた構造とサンプルについて検討いたします。
