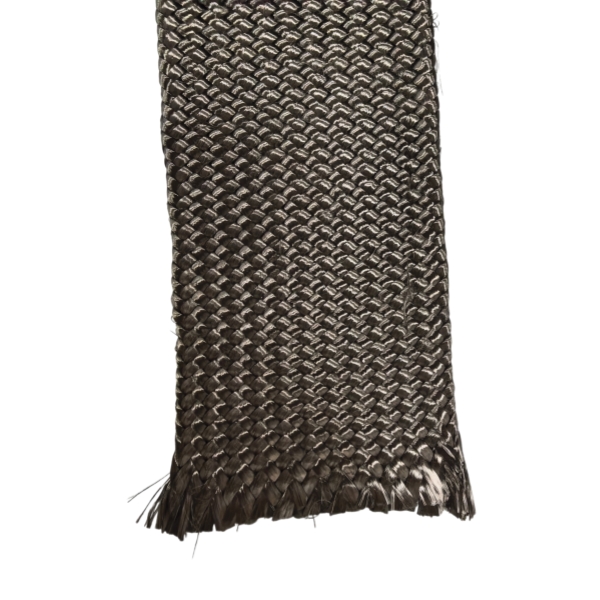

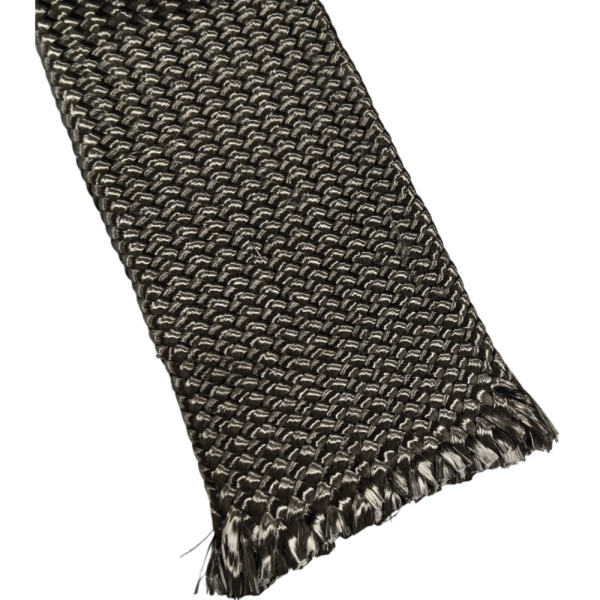

カーボンファイバー製ブレードスリーブのサイズ選定および取り付けガイド

ブレードスリーブには固定された直径はありません。端を互いに押し付けるとチューブが広がり、引き離すと細くなります。同時に長さも変化します。そのため、マンドレルの最も太い部分を容易に通過できるスリーブであっても、カットした長さから想定されるよりも短い範囲しかカバーできない場合があります。

まずは部品の図面から始め、特定のブレードの直径範囲と比較してください。BSTFLEXは、3K、6K、12K、24Kのオプションを以下のページに掲載しています。カーボンファイバー製ブレードスリーブ製品ページそこに記載されている範囲は適合試験の出発点であり、すべてのスリーブが同じ被覆率、角度、または膨張挙動を示すことを保証するものではありません。

スリーブがカバーすべき経路を測定する

ストレートチューブの場合は、外径と補強が必要な長さを記録します。テーパー形状の場合は、最小外径と最大外径、および変化する位置を記録します。取り付け時にスリーブが通過しなければならない局所的な特徴（カラー、接着インサート、ショルダー、継手など）の寸法を追加してください。スリーブは作業セクションには適合していても、最終位置に到達する前に大きな特徴部分に引っかかる可能性があります。

また、ブレードを裸のマンドレル、フォームコア、既存の複合材プライ、または部分的に構築されたラミネートの上に取り付けるかどうかも明記してください。これらの表面は外径が異なる場合があります。複数のブレード層を計画する場合は、すべての層を最初のマンドレル寸法から注文するのではなく、各層の取り付け後の直径を確認してください。

カタログの範囲を使用してモデルを絞り込む

候補となるモデルの公開されている範囲に対して、取り付け後の最小直径と最大直径の両方を照合します。どちらかの限界に近い部品は、物理的な試験が必要です。スリーブは適合するように伸縮できますが、目に見えて隙間が開いたり、異なるカット長さが必要になったりする可能性があります。最終的な選択は、必要な糸の被覆率、繊維の配向、およびラミネートの設計にも依存します。

これら4つの例は、追加モデルを含む公開されているBSTFLEXの表から抜粋したものです。製造仕様書でエントリを使用する前に、現在の値、公差、および在庫状況を確認してください。

「3K」、「6K」、「12K」というラベルは、カーボン束のフィラメント数を表しています。これら自体が取り付け後の直径や最終的な強度を指定するものではありません。オプションを比較する際は、スピンドル数と公称線密度を含む完全なモデルエントリを使用してください。

取り付け後の長さを確認する

すべての製造品を完成品の長さだけでカットしないでください。試験用の長さを実際のマンドレルにスライドさせ、不均一に引っ張らないようにブレードを落ち着かせ、補強を開始および終了する位置に印を付けます。その印の間で使用されたスリーブの長さを測定します。この試験により、実際の直径と形状によって生じる長さの変化を把握できます。

テーパー形状の部品の場合は、両端および移行部に沿った被覆率を検査します。直径の大きな局所的な変化は、ブレードの角度や糸間の隙間を変化させる可能性があります。あるセクションで被覆率が開きすぎている場合は、張力を追加すれば解決すると想定するのではなく、別の公称範囲または別の構造をテストしてください。承認された取り付け方法と測定されたカット長さを保存し、リピート注文に備えてください。

最初のサンプルの取り付けに関する注意点

1. 選択した複合材プロセスに従ってマンドレルまたはコアを準備し、鋭利なエッジがドライファイバーに引っかからないことを確認します。
2. スリーブを徐々に広げ、緩んだ糸が継手に引っかからないように部品にかぶせていきます。
3. ブレードを最終位置に移動させ、余分な長さを分散させてから、含浸前に繊維の被覆率を確認します。
4. カット位置のマーキングは、スリーブを取り付けた後に行ってください。製造工程中に端がほつれないよう、カット方法と取り扱い代について合意しておきます。
5. 取り付け後の直径、適合した長さ、目視による角度を記録し、承認されたサンプルの写真を撮影してください。

これらの手順は適合確認であり、樹脂サプライヤーの加工指示や完成したラミネートの機械的検証の代わりにはなりません。

サイズ選定の問い合わせに含めるべき内容

取り付け後の最小および最大外径、完成品の被覆長さ、移行部と継手を示す図面、プライ数、使用する樹脂とプロセス、目標とする糸のサイズ、および年間数量を送付してください。既存のスリーブを交換する場合は、短いサンプルと部品に取り付けた状態の写真を同封してください。そうすることで、BSTFLEXは現在のモデル範囲お客様のインストール方法を併記の上、試用すべきサンプルをご教示ください。
