油圧ホース保護用後付けラップアラウンド型ナイロンホーススリーブ

油圧ホースはすでに接続され、機械内を通って所定の位置に固定されています。次回のメンテナンス点検で、追加の耐摩耗保護が必要な箇所が特定されました。そのアセンブリに筒状のスリーブを通すには、現在の設置状態では確保できないアクセスが必要になる場合があります。

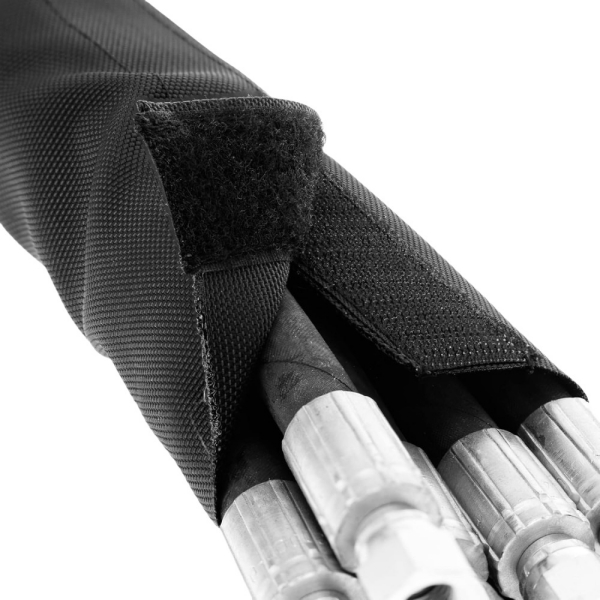

巻き付け型ナイロンホーススリーブは、長手方向に開いて、アクセス可能なホースやホース束の周囲を閉じることができる取り外し可能な布製カバーです。面ファスナー（フック＆ループ）で閉じることができるため、端部継手（フィッティング）にスリーブを通すことなく、外部から保護を追加できます。レトロフィット（後付け）作業の場合、選択の課題は単にどのナイロン生地を使用するかだけではありません。完成したラップが摩耗ゾーンをカバーし、正しく閉じられ、点検のためにアクセス可能な状態を維持できるかどうかが重要です。

BSTFLEXのバリスティックナイロンホースラップスリーブは、ナイロン生地と面ファスナーを組み合わせた、耐摩耗性に特化したホース保護製品です。本ガイドでは、既存の油圧設備にこの種の保護を追加する際に指定すべき事項を説明します。

巻き付け型スリーブが適している場合

ホースの端が接続されている場合、継手の背後へのアクセスが制限されている場合、または定期メンテナンス中に保護箇所を開く必要がある場合は、巻き付け型構造を検討してください。また、アセンブリ全体ではなく、局所的なセクションのみにカバーが必要な場合にも役立ちます。

筒状ナイロンホーススリーブは、組み立て時を含め、端部へのアクセスが適切な場合に選択肢となります。実用上の違いは設置経路にあります。筒状スリーブは経路上のあらゆるものを通過させる必要がありますが、巻き付け型スリーブは選択したセクションの外側から巻き付けます。

どちらの構造も、不適切なホース配管を修正するものではありません。カバーを追加する前に、接触の原因が隣接するホース、ブラケット、鋭利なエッジ、または支えのないスパンのいずれであるかを確認してください。まず、損傷の原因となる配管や支持状態を修正してください。スリーブは適切なホース設置の代わりとしてではなく、追加の耐摩耗層として使用してください。

レトロフィットとは、稼働中のシステムへの取り付けを意味するものではありません。スリーブの測定、取り付け、または開封を行う前に、蓄積エネルギーの制御を含む、機器メーカーのシャットダウン、隔離、および減圧手順に従ってください。

曖昧な幅ではなく、仕上がり寸法で注文する

単一のホースの場合は、実際の外径を記録してください。公称ホース内径やダッシュサイズでは、ラップがカバーすべき外面を正確に表せません。束の場合は、個々のホースの公称サイズを足すのではなく、承認された配管配置における全体の外面プロファイルを測定してください。

例えば、外径40mmの円形ホースの円周は約126mmです。これは幾何学的な例であり、推奨されるスリーブ幅やBSTFLEXの在庫サイズではありません。完成したラップは、その閉じ方、エッジ構造、および必要なフィット代（余裕）にも対応している必要があります。

以下の寸法は、図面や見積書で個別に特定する必要があります。

ラップの展開幅を、閉じた筒状スリーブの平置き幅のように使用しないでください。これらは構造が異なります。特に他社製スリーブを交換する場合は、提案された設計の仕上がりフィット範囲についてサプライヤーに確認を求めてください。

閉鎖部は保護アセンブリの一部である

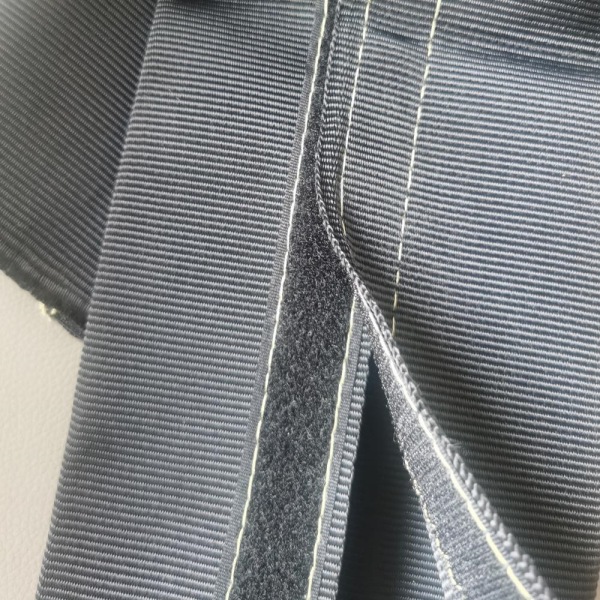

面ファスナー付きホーススリーブには、ホースを一周する以上の生地が必要です。閉鎖部の両側が、意図した長さにわたって適切に噛み合わなければなりません。静止状態のアセンブリでかろうじて届く程度であれば、承認前にフィット感を見直すべきです。

サンプル評価中は、曲げ部、分岐付近、および束の形状が変化する箇所で閉鎖部を確認してください。局所的な隙間、折り目、露出したフック面、または張力で無理やり引き寄せなければならない箇所がないかを確認してください。複数のホースをきれいに束ねるために、過度な締め付けを行わないでください。

設置上可能な場合は、メンテナンスのためにアクセス可能な状態を維持しつつ、主要な摩擦面から閉鎖部を離して配置してください。機器メーカーの安全点検手順を使用して、意図した動作範囲全体でこの向きを確認してください。静止時に適切に見える位置でも、動作範囲全体でクリアランスが維持されるとは限りません。

固定面をゴミのない状態に保ち、ラップを開いた際に点検してください。見た目で閉じているすべての箇所が適切に噛み合っていると想定しないでください。閉鎖部が意図した通りに保持されなくなった場合は、外部の結束バンドを自動的な修理として扱うのではなく、汚染、摩耗、およびサイズを確認してください。

配管を変更せずにホース束を保護する

複数のホースが同じ経路を共有していても、まったく同じ動きをするとは限りません。共通のスリーブを指定する前に、担当エンジニアに、提案されたグループ化がそれぞれの動き、温度、およびサービス要件に対して適切であることを確認させてください。

共通の外側ラップは、内部のすべてのホース間に保護層を配置するわけではありません。束内でのホース同士の接触が摩耗の原因である場合は、配管見直しの一環として、内部の分離や個別の保護を検討してください。

不規則な束の場合は、断面図と設置写真をお送りください。分岐点と既存のクランプの位置をマークしてください。束が分離したりサイズが大幅に変化したりする場所では、1つの連続したラップを配管のすべての部分に無理やり合わせるのではなく、個別のスリーブセクションを検討してください。

「取り外し可能な油圧ホーススリーブ」は、保護対象の組み立て部品へのアクセスを維持する必要があります。どこで開閉可能か、どのマーキングを視認可能にしておく必要があるか、また点検後にメンテナンス技術者が正しく留め具を再装着できるかを決定してください。

最初の取り付けサンプルで確認すべきこと

作業台上の直線的なサンプルホースだけでなく、代表的な組み立て部品でラップを評価してください。試行には、意図されたクランプ位置、制限されたスペース、曲げ、およびメンテナンス用アクセスを含める必要があります。

取り付け前：ホースを点検し、機器メーカーの手順に従って、許容できない摩耗、漏れ、または配線の欠陥を修正してください。損傷したホースを隠すために新しいカバーを使用してはなりません。

ラップを取り付けた後：カバー範囲、留め具の噛み合わせ、クリアランス、およびアクセスを確認してください。スリーブが無理な曲げを強制したり、継ぎ手を引っ張ったり、クランプに干渉したり、他の可動部品を妨げたりしていないことを確認してください。合意された端部固定方法のみを使用してください。このラップは、ホースの構造的な支持材や吊り上げ用ストラップではありません。

承認された試行後：移動、留め具の開き、および局所的な摩耗がないか点検してください。接触が発生している場所と、保護領域がカバーされたままかどうかを記録してください。普遍的なスリーブ交換期間を想定するのではなく、用途のリスクとメンテナンス要件に基づいて点検間隔を選択してください。

ナイロンの構造とその限界を定義する

「バリスティックナイロンホースラップ」という名称だけでは、糸の太さ、生地の重量、コーティング、糸、留め具の性能、または使用温度は定義されません。リピート注文の際は、製品名だけに頼るのではなく、構造と仕上がり寸法について合意してください。

サンプルを比較する際は、関連する摩耗情報を要求し、柔軟性、端の仕上げ、および留め具の取り付けを確認してください。試験結果は、方法、荷重、接触面、および終点が同等である場合にのみ比較してください。ある生地や完成したスリーブの結果を、別の構造のものに当てはめてはなりません。

予想される温度、および作動油、洗浄剤、または屋外の天候との接触について明記してください。コーティング、縫製、留め具を含む完成した組み立て部品に対して適合性を確認する必要があります。ナイロン製の摩耗防止ラップは、油圧ホースに使用されているという理由だけで耐火スリーブとして扱ってはなりません。

同様に、摩耗保護は油圧の破裂封じ込めやピンホール漏れ保護とは異なります。それらの任務には、保護システムに対する用途固有の証拠が必要です。「バリスティックナイロン」という用語は、人員に対する防弾性能の証明ではなく、ラップは漏れているラインに対する耐圧修理材ではありません。

承認されたサンプルを再現可能なOEM仕様にする

成功したレトロフィットサンプルは、リピート供給の出発点となります。仕上がり幅、有効な閉鎖サイズ、留め具の配置、保護長さ、端の仕上げ、および合意された識別情報を記録してください。これらの詳細は、承認された図面または参照サンプルと一緒に保管してください。

フリートメンテナンスや機器生産の場合は、部品番号やその他の合意された識別子によって必要な構成を区別してください。材料を現地カット用に供給するか、完成した長さで供給するかを指定し、切断および端仕上げ方法を確認してください。色、マーキング、梱包、最小注文数量、およびリードタイムは、選択した構造について合意しておく必要があります。

BSTFLEXは、OEMおよびカスタム製造サービスを通じて、用途の検討とサンプルの開発をサポートします。カスタムナイロンホースラップのお問い合わせの際は、必要なカバー寸法と取り付け条件の両方を提供し、実際の組み立て部品に対して提案を評価できるようにしてください。

レトロフィットナイロンホースラップについてバイヤーが抱く質問

ホースを取り外さずにスリーブを取り付けることはできますか？

ラップアラウンド設計は、継ぎ手を通すことなく、アクセス可能なホースセクションの周囲に配置できます。ただし、生地を配置し、留め具を噛み合わせるための十分なスペースが必要です。隔離および減圧の要件に変更はありません。

より大きなラップの方が常にフィット感が良いのでしょうか？

いいえ。サプライヤーが推奨する閉鎖サイズ範囲内で選択してください。大きすぎるラップは余分な材料を残す可能性があり、小さすぎるラップは指定された留め具の噛み合わせを妨げる可能性があります。実際のホースまたはバンドルでフィット感を確認してください。

点検後にラップを開いて再利用できますか？

面ファスナー構造により、再開封が可能です。生地、端、縫製、および留め具が適切であり、承認されたフィット感が復元できる場合にのみ、使用を再開してください。再利用可能性は、無制限の耐用年数を保証するものではありません。

ラップアラウンドナイロンホーススリーブの見積もりを依頼する

「BSTFLEXバリスティックナイロンホースラップスリーブ」に関するお問い合わせは、ホースの外径またはバンドルのプロファイル、カバー長さ、配線写真、摩耗箇所、使用温度、および予想される流体への曝露状況をお送りください。サンプル数量、生産数量、マーキング、梱包、および配送要件を含めてください。

図面または取り付け要件を添えてBSTFLEXまでご連絡ください。1台の機械で異なる保護ニーズが必要な用途については、油圧ホース保護選択ページを使用して、関連する製品構造を比較してください。
