ダブルバルブ・オタマジャクシ型ガスケットテープ：設計、適合性、および材料の選定

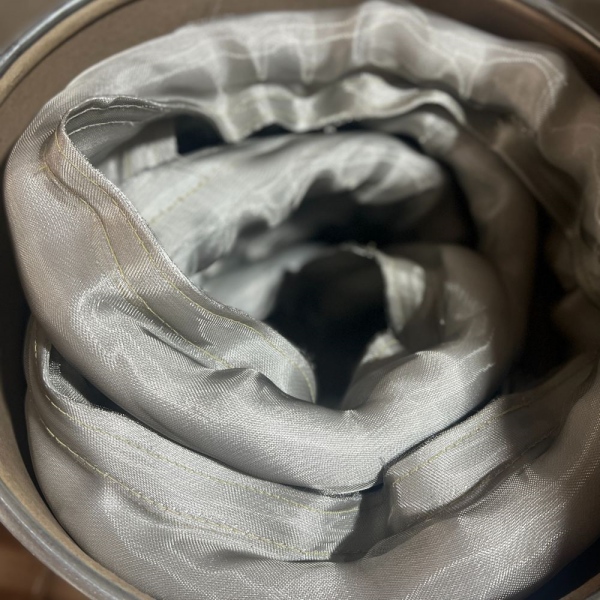

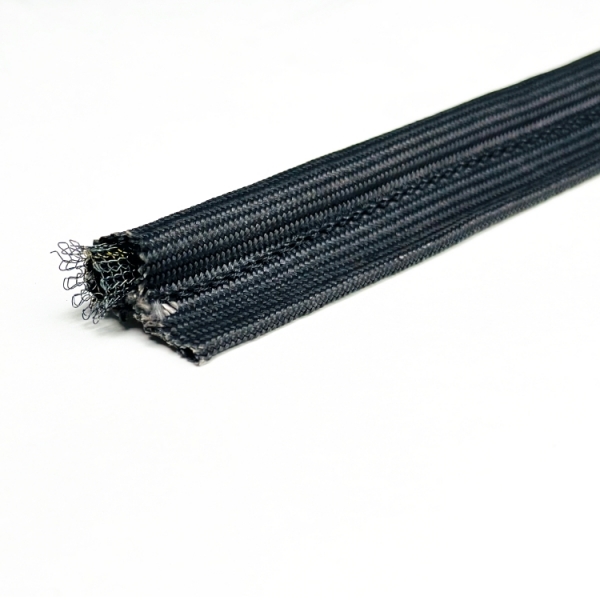

A ダブルバルブ・オタマジャクシ型ガスケットテープは、平らなテキスタイルウェブで接続された2つの圧縮可能なシール用バルブを備えています。2つのバルブは1つのプロファイル内で別々の接触位置を提供し、接続セクションはそれらの間隔を確立するとともに、機器の設計が許容する場合には取り付けエリアを提供できます。

この構造は、工業用ドアやパネルに2つの明確なシールトラックが必要な場合に検討する価値があります。これは単なる標準的なオタマジャクシ型シールの厚いバージョンではなく、2つ目のバルブを追加したからといってすべての接合部が自動的に改善されるわけではありません。両方のバルブには、適切な接触面、正しい設置高さ、および十分な閉鎖荷重が必要です。

OEMプロジェクトや交換プロジェクトでは、まず接合部の断面から始めてください。接触位置が確立されたら、実際の設置状況に合わせて、カバー生地、内部コア、および固定の詳細を選択できます。

ダブルバルブ、シングルバルブ、ダブルテール：断面図の読み方

「ダブルバルブ」という言葉は、生地の層数や取り付けテールの数ではなく、シール用バルブの数を表しています。この区別は、寸法や材質について議論する前に、図面上で明確にしておく必要があります。

ダブルテールプロファイルは、2つ目のバルブを提供するものではありません。同様に、1つのコアの周囲に2層の生地があっても、それはシングルバルブガスケットを形成します。製品名だけに頼るのではなく、断面図で形状を指定してください。

2バルブプロファイルが有効なのはどのような場合か？

最も明確な出発点は、すでに2つのバルブを指定している既存の機器図面です。交換品は、エンジニアリングレビューで変更が裏付けられない限り、必要な接触位置と取り付け形状を維持する必要があります。

新しい設計の場合、フレームが2つの支持されたシールトラックを提供し、設計者がそれらの相対位置を1つの接続されたプロファイルで定義したいと考えるなら、ダブルバルブ・オタマジャクシ型シールを検討できます。接続ウェブはバルブ間の関係を確立しますが、保持システムはアセンブリがずれないようにする必要があります。

利用可能な幅と閉じた隙間を確認してください。嵌合面を超えて配置された2つ目のバルブは、意図した接触に寄与できません。同様に、支持されていないエッジに乗っているバルブは、連続した面に座っているバルブとは異なる変形をする可能性があります。

2つ目のバルブは、歪んだフレーム、不適切なラッチ、または損傷したシール面の修正の代わりにはなりません。より大きく複雑なガスケットを選択する前に、それらの状態に対処してください。

図面にはバルブの直径以上の情報が必要

ダブルバルブの仕様には、非圧縮状態のプロファイルと、閉じた接合部との関係を示す必要があります。以下の寸法が実用的な出発点となります。

中心間隔は、クリアウェブ幅とは異なります。取り付けスペースが制限されている場合は、両方をマークしてください。摩耗した交換用サンプルの場合は、機器も測定してください。永久圧縮により、元のバルブ高さが不明瞭になる可能性があります。

両方の接触位置での圧縮を確認する

平らに見えるドアでも、2つのバルブ位置で隙間が異なる場合があります。一方のバルブがもう一方より先にフレームに接触することがあります。最初のバルブが2番目のバルブの接触前に強く圧縮される場合、材料を変更するだけでは問題が解決しない可能性があります。

2つの位置を個別に評価し、次にアセンブリ全体を評価します。自由状態のバルブ高さ、取り付け後の高さ、および利用可能な閉鎖荷重を記録します。バルブの寸法や芯材が異なる場合は、その違いを明示してください。

ドアは、すべての係合するシールセクションを圧縮するために必要な荷重を供給しなければなりません。ダブルバルブプロファイルが以前のシングルバルブガスケットと同じくらい簡単に閉まるとか、必要な荷重が正確に2倍になると想定しないでください。結果は、完全なプロファイルと取り付け形状に依存します。

新しい設計の場合、短い緩いサンプルを絞って圧縮を判断するよりも、試作アセンブリの方が有用です。意図した保持構成を使用し、直線セクションだけでなくコーナー周辺の接触も確認してください。

カスタム開発のための材料および芯材のオプション

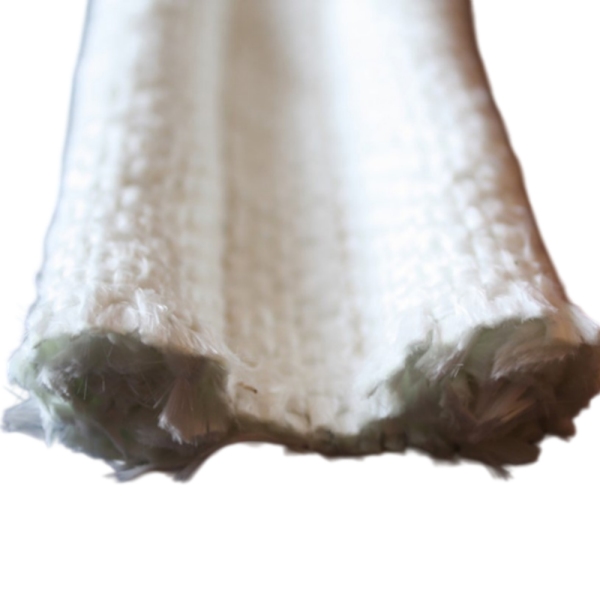

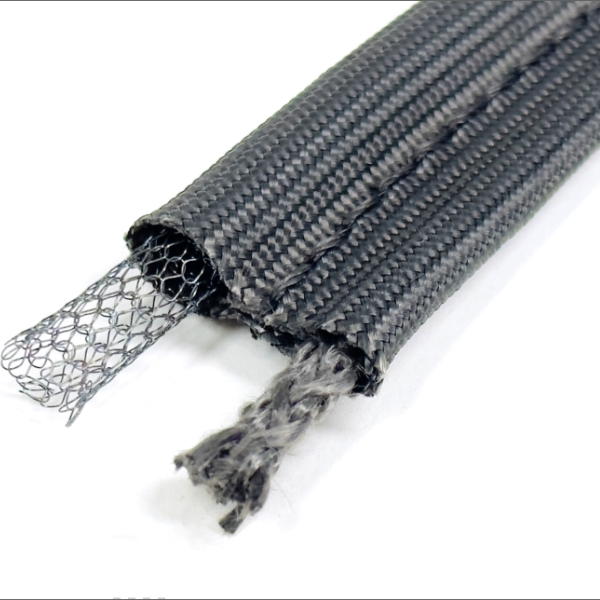

ダブルバルブ形状は、特定の材料を規定するものではありません。グラスファイバー製ダブルバルブ・オタマジャクシ型ガスケットはグラスファイバー製のテキスタイルカバーを使用していますが、内部構造は依然として定義する必要があります。ファイバー芯、補強メッシュ芯、中空金属芯は、それぞれ異なる設計の出発点を提供します。

以下のBSTFLEX製品は、既存の材料と芯材の参照情報を提供します。これらは標準的なダブルバルブバージョンとして提示されているわけではありません。完成した2バルブプロファイルは個別に指定する必要があります。

芯材の密度、ワイヤー構造、カバーの張力によって圧縮応答は変化します。材料名だけで、どの完成ガスケットがより柔らかいか、あるいはより耐久性があるかを判断することはできません。提案されたアセンブリを、同じ機器の要件と照らし合わせて比較してください。

ガスケット全体に対して温度を指定する必要があります。カバー、芯材、縫製、およびコーティングや取り付け材料はすべて検討対象となります。バルブが2つあっても温度定格が2倍になるわけではなく、耐熱性の高い芯材を使用しても外側カバーの制限がなくなるわけではありません。

産業用途：ジョイントに合わせたプロファイルの選択

工業用オーブンのドア

バッチ式オーブン、硬化炉、乾燥炉では、ドアの設計に2つの適切な接触トラックがある場合、ダブルバルブプロファイルを検討してください。バルブの寸法を選択する前に、ラッチの容量、ヒンジ側の動き、および保持スペースを確認してください。目的は、開口部の周囲に単にガスケット材料を増やすことではなく、両方のトラックで接触を制御することです。

炉のアクセスドアおよび加熱パネル

炉のアクセス開口部については、チャンバーの温度をすべてのガスケットコンポーネントに割り当てるのではなく、シール位置での温度と曝露状況を確認してください。図面で2つのバルブが指定されている場合は、フレームの形状と開閉頻度とともに、カバーと芯材の選択を検討する必要があります。

ダクトのアクセスカバーおよび断熱エンクロージャー

取り外し可能なカバーについては、利用可能な締め付け荷重を確立し、両方のシールトラックがサポートされているかを確認してください。また、圧力差と許容漏れ量も定義してください。2バルブのテキスタイルガスケットは、自動的にガス密閉性があるわけでも、圧力容器用ガスケットや独立して監視される二重シールシステムであるわけでもありません。

コーナーと保持には独自の詳細が必要

2つの平行なバルブ経路は、コーナーの周囲で内側と外側の長さが異なります。直線的なテストセクションに適合するプロファイルでも、ドア全体に形成されると、束になったり、伸びたり、間隔が変化したりする可能性があります。

図面にはコーナーの半径と接合位置を含めてください。製作されたフレームが提案されている場合は、バルブと接続ウェブが各コーナーをどのように通過するかを定義してください。コーナーの構造を設置時の想定に任せないでください。

保持用ハードウェアは、バルブを意図せず押しつぶしたり、その動きを妨げたりすることなく、指定された取り付け領域を固定する必要があります。繰り返し開閉する際にテキスタイルを損傷させる可能性のある鋭利なエッジや摺動接触がないか確認してください。

試作設置後、両方の接触トラックと接続ウェブを点検してください。バルブが目に見えて平らになっているからといって、周囲全体が要求されるシール性能を満たしているとは限りません。

カスタムダブルバルブオタマジャクシ型ガスケットの注文

BSTFLEXは、以下のサービスを通じて、図面ベースおよびサンプルベースのガスケット開発をサポートしています。カスタムオタマジャクシ型ガスケット製造サービスダブルバルブプロジェクトの場合は、断面図と嵌合ジョイントを送付して、取り付け位置でプロファイルを検討できるようにしてください。

見積もり依頼時：両方のバルブ寸法、中心間隔、ウェブの幅と厚さ、全長、コーナーの詳細、取り付け方法、数量を含めてください。連続温度、ピーク温度と持続時間、プロセス曝露、閉じた状態の隙間、および利用可能な締め付け荷重の情報を追加してください。

サンプル承認時：製造前に、寸法公差、適合チェック、圧縮要件、および代表的な動作テストについて合意してください。元の材料が不明な場合は、想定される仕様を代用するのではなく、不明として特定してください。

ダブルバルブオタマジャクシ型ガスケットテープに関する質問

ダブルバルブオタマジャクシ型ガスケットは、ダブルテールガスケットと同じですか？

いいえ。ダブルバルブプロファイルには2つのシール用バルブがあります。ダブルテールプロファイルには、両側に取付用テールが付いたバルブが1つあります。この違いは断面図に示される必要があります。

ダブルバルブガスケットはシングルバルブガスケットの代わりになりますか？

ジョイントを確認した後でのみ可能です。追加のバルブには、サポートされた嵌合面、十分なスペース、および互換性のある締め付け荷重が必要です。自動的に直接交換できるわけではありません。

「ガスケットテープ」とは、製品が自己粘着性であることを意味しますか？

いいえ。その名称は粘着性の裏地があることを意味するものではありません。固定方法は別途指定してください。位置決めに使用される接着剤は、その曝露状況と意図された役割について評価される必要があります。

2つ目のバルブがあれば漏れが少なくなりますか？

いいえ。両方のバルブが意図した接触を確立する必要があり、カバー、ジョイント、コーナー、および保持が用途に適している必要があります。バルブの数だけで判断せず、合意された機器テストに対して性能を検証してください。
