布製伸縮継手の故障：原因、点検、および予防

布製伸縮継手の故障は、シール層での過度な温度、化学的腐食、摩耗、許容範囲を超えた動き、圧力変動、または取り付け部の損傷によって発生する可能性があります。複数のメカニズムが同時に作用することもあります。ベルトの破れは目に見える結果であり、それ自体が根本的な原因を特定するものではありません。

産業用ダクト、排気、および煙道ガスシステムにおいて、重要な問いは単にどの布地で損傷したものを交換すべきかということではありません。何が変化したのか、どこで損傷が始まったのか、そしてアセンブリ全体が現在の運転条件に依然として適合しているかどうかが重要です。

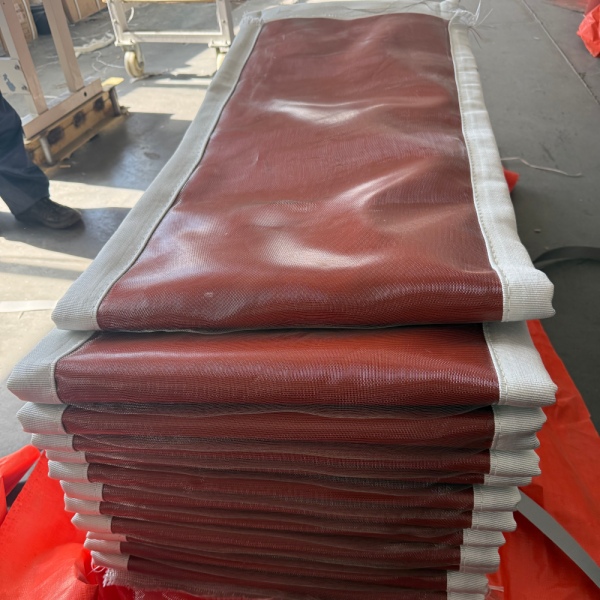

BSTFLEXは製造しています非金属製布製伸縮継手カスタムダクト用途向け。このガイドでは、故障の記録方法、考えられるメカニズムの判別方法、およびより適切な交換仕様の準備方法について説明します。

布製伸縮継手の故障とは何か？

継手が指定されたシール要件や動きの要件を満たせなくなった場合、機能的に故障したとみなされます。大きな破れだけが懸念事項ではありません。クロージャーの分離、ガスバリアの損傷、または柔軟なセクションの閉塞も、アセンブリが本来の役割を果たすことを妨げる可能性があります。

逆に、表面の傷だけで、残りの強度や耐用年数が自動的に決まるわけではありません。観察結果を記録し、承認された構造と比較し、専門家の評価を受けてください。外観だけで運転の継続を判断することはできません。

負圧ダクトでは、漏れによって外部の空気が内部に引き込まれ、外部へのガスや粉塵の噴出が発生しない場合があります。したがって、目に見える排出物がないことは、シールが完全であることの証明にはなりません。

診断を急がずに損傷パターンを読み解く

以下の観察事項は調査の出発点であり、診断テストではありません。損傷したコンポーネントの向きがわかるようにしておき、証拠をダクト、ライナー、およびプロセス条件と関連付けられるようにしてください。

確認すべき7つの故障メカニズム

1. 不適切な層における過度な温度

高温用繊維であっても、その周囲のすべてのコンポーネントの温度耐性を保証するものではありません。シール膜、コーティング、クロージャー、および取り付けエリアには、それぞれ適切な保護が必要です。

断熱ピローやホットフェイス保護の状態と併せて、プロセスの逸脱を確認してください。内部の断熱材が動いたり、追加されたカバーによって放熱が変化したりすると、通常のガス温度の上昇が記録されていなくても、外層が過度の熱を受ける可能性があります。

是正措置は熱的レビューに従うべきです。異なる外層布地への変更は、考えられる変更の一つに過ぎません。当社の高温用布製伸縮継手ガイドは、アセンブリ全体がどのように熱暴露を管理するかを説明しています。

2. 化学的攻撃および結露

耐熱性は化学的適合性を保証するものではありません。プロセスガス、凝縮液、洗浄剤により、シーリングシステムが当初の仕様で想定されていない条件にさらされる可能性があります。

損傷が湿潤箇所、低温箇所、または燃料、プロセス化学物質、シャットダウン手順の変更と一致していないか確認してください。結露が関連している場合は、最高温度だけでなく最低運転条件も確認してください。

PTFEベースの構造とシリコンコーティングされた構造は、どちらもガラス繊維補強材を使用しているという理由だけで互換性があるわけではありません。各層の必要な機能と適合性を確認してください。「布製伸縮継手材料」を参照して、シーリング、補強、断熱の区別を確認してください。

3. 摩耗、金属接触、および粒子状物質の堆積

研磨性のガス流とライナーとの擦れはどちらも局所的な摩耗を引き起こす可能性がありますが、それぞれ異なる是正措置が必要です。すべてのほつれを材料強度の問題として扱うのではなく、流路と接触形状を点検してください。

フローライナーは、柔軟なエレメントを直接的な曝露から保護します。堆積防止バリアは、空洞内への粒子状物質の蓄積を制限します。これらの機能は異なり、どちらも継手の動きと適合し続ける必要があります。

端部の歪み、内部コンポーネントの変位、および可動スペースを占有している堆積物がないか点検してください。シャットダウン中に見える位置だけでなく、指定された運転位置でのクリアランスを確認してください。即席の堆積防止バリアとして、緩い断熱材やパッキンを追加しないでください。

4. 過剰な動き、不適切なプリセット、または制限された形状

柔軟なベルトには定義された可動範囲があります。これは、ダクトの芯ずれ、支持体の変位、または設置ミスに対する無制限の許容範囲ではありません。

発見時の形状を承認された冷間時の位置と比較してください。意図的なプリセットと意図しないオフセットを分離し、軸方向、横方向、および角度方向の動き（同時に発生する組み合わせを含む）を確認してください。

また、ライナー、周囲の構造物、または不適切に保持された輸送用拘束具が動きを制限していないか確認してください。拘束具を取り外す際は、必ず設置順序と支持要件に従ってください。幅の広い交換用ベルトを使用しても、自動的に形状が修正されるわけではなく、新たな折り目や接触点が生じる可能性があります。

5. クランプ、ガスケット、または閉止部の問題

取り付け部付近の漏れは、必ずしも主要な布部分から発生しているとは限りません。保持クランプバー、シール面、必要なガスケット、留め具、およびベルトの閉止部を点検してください。

損傷がクランプラインに沿っている場合は、鋭利なエッジや凹凸のある表面に特に注意を払ってください。供給された部品と設置記録を承認図面と比較してください。

現場での閉止作業およびボルト締め要件は、構造によって異なります。すべての布製継手に共通のトルク、接着剤、または接合手順はありません。締め付けを増やすことは一般的な修理方法ではなく、漏れのある稼働中の接続部を非公式な点検手順として調整してはなりません。

6. 圧力脈動および繰り返されるフラッター

ゆっくりとした熱膨張を吸収するために選択された布は、設置場所でのあらゆる高周波の動きにも適している必要があります。サービス条件を単に低圧と説明するのではなく、ファンの運転条件と圧力変動を記録してください。

負圧により、布が内部コンポーネントに向かって引き寄せられることがあります。繰り返されるフラッターは、周期的な負荷と擦れや粒子への曝露を組み合わせる可能性があります。

検討においては、圧力制限、布の構造、支持されていない形状、およびライナーの配置を総合的に扱う必要があります。単にベルトを硬くすることは、その動きの要件と矛盾する可能性があります。予期しない動きは、単に製品が柔軟であるという理由で受け入れるのではなく、調査する必要があります。

7. 設置時の損傷および継手周辺の変更

すべての故障がプロセス媒体から始まるわけではありません。取り扱い時の損傷、近くでの溶接や研削、鋭利な工具、およびその後のメンテナンス作業により、本来は適切な柔軟性を持つエレメントが損傷する可能性があります。

受入時の写真と現場作業の順序を確認してください。現在の設置状況を当初の記録と比較してください。断熱材が延長されていないか、ガードが追加されていないか、周囲の機器が変更されていないかを確認してください。

自然な経年劣化と累積的な曝露も検討してください。新品時に正しく適合していたベルトも、長期間の熱的、化学的、機械的な使用後には適さなくなっている可能性があります。交換時期は、外観だけで判断せず、状態、義務、およびメーカーのガイダンスに従う必要があります。

2つの異なる運転ウィンドウで点検する

運転中：接続部を妨げずに観察する

現場のリスク評価で許可されている場合、権限のある担当者は安全な位置から外部の状態を記録できます。有用な観察事項には、ベルト形状の変化、フラッター、目に見える漏れ、周囲の熱曝露などがあり、これらを運転状態と照合します。

資格のあるサーモグラフィ検査は、さらなる調査のための温度パターンの特定に役立ちます。これは、すべての内部層を直接測定したり、熱い領域の原因を証明したりするものではありません。

稼働中の継手を調査するために、コンポーネントに触れたり、探ったり、緩めたり、締めたり、取り外したりしないでください。危険な漏れ、急速な劣化、または深刻な変形が疑われる場合は、次の定期点検を待つのではなく、プラントの対応手順に従って直ちにエスカレーションする必要があります。

承認されたシャットダウン中：アセンブリ全体を検査する

実作業には、検証済みの隔離、安全な温度、圧力解放、および適切なアクセスが必要です。関連する場合は、現場の許可証、エネルギー隔離、および閉所作業の手順を適用してください。分解やサンプリングの前に、ダクトの支持を確認し、汚染を評価してください。

承認された清掃を行う前に、発見時の状態を保存してください。ベルトの内側と外側を撮影し、上流と下流を特定し、損傷箇所をスケッチにマークしてください。目に見えて破れている材料を取り除くだけでなく、フレーム、閉止部、ライナー、および断熱材を検査してください。

アクセスできない領域は「未点検」として記録してください。完全に見える報告書であっても、証拠の欠落を隠してはなりません。

比較可能な故障記録を作成する

継手タグごとに1つの記録を使用してください。最も有用な報告書は、物理的な証拠を日付、運転条件、および当初の設計と結びつけるものです。

事象を説明する： 設置日、最初に損傷が観察された日、使用期間、および問題がスタートアップ、プロセスの逸脱、またはメンテナンス作業の後に発生したかどうかを記録してください。

損傷箇所を特定する：影響を受けている側面、コーナー、クランプ、またはクロージャーを特定してください。安全が確保できる場合は、スケール（尺度）を入れた全体写真とクローズアップ写真を添付してください。

何が変化したかを記録してください：温度、圧力、ガス組成、粉塵、動き、および周囲の断熱材を承認済みの仕様と比較してください。データがない場合は「不明」と記載してください。

証拠と解釈を分けてください：観察結果として「上流側クランプ付近の破れ」と記述してください。形状や検査結果によって裏付けられるまでは、仮説として「局所的な接触の可能性」と記録してください。

このように分けることで、写真1枚から原因を決めつけるよりも、プラント担当者、設置業者、メーカー間の議論がより有益なものになります。

ベルトの修理・交換か、それともアセンブリ全体の再検討か？

布製構造によっては、承認された局所的な修理やクロージャーの修理が可能な場合があります。適合性は、損傷した層、残存材料の状態、プロセスへの曝露、および利用可能な方法によって異なります。高温下での使用は、信頼性の高い修理をより困難にする可能性があります。

穴を覆うパッチだけでは、シール性、強度、または可動能力が回復したとは言えません。承認された修理の代用として、一般的なテープ、接着剤、縫合、または外部カバーを使用しないでください。一時的な措置には、明確な制限、監視、および交換計画が必要です。

保持されているハードウェアや内部保護材が依然として適切である場合は、ベルトのみの交換が適切な場合があります。同じ場所での繰り返しの損傷、運転条件の変化、またはフレームやライナーの劣化がある場合は、アセンブリ全体の再検討が必要です。

交換が決定したら、布製伸縮継手交換用測定ガイドを使用して接続部を記録してください。故障したベルトの歪んだ寸法をそのまま製造寸法にしないでください。

同じ故障の再発を防ぐ

調達の前に：運転仕様を更新し、疑わしいメカニズム、裏付けとなる証拠、未解決の疑問点を特定してください。単に厚いベルトを要求するのではなく、材料、断熱材、ライナー保護、または形状の必要な変更について合意してください。

始動の前に：承認された部品と設置位置を確認し、取り扱いによる損傷がないか検査し、指定された取り付け方法とクロージャーを確認し、必要な内部コンポーネントをチェックしてください。アセンブリ内に破片や許可されていない障害物が入らないようにしてください。輸送用拘束具および外部断熱材については、承認された指示に従ってください。

使用中に：ベースラインとなる写真を保持し、後の観察結果を識別可能な運転条件下で比較してください。予期しない傾向を調査し、関連するプロセスや機器の変更後に継手を再検討してください。

予防措置をもって調査を締めくくるべきです。メカニズムを特定し、承認された修正内容を記録し、再発の兆候がないか確認してください。何が変更されたかを記録せずにベルトを交換すると、次回の故障の原因を説明することがより困難になります。

布製伸縮継手はどのくらいの頻度で点検すべきか？

すべての設置場所に共通する単一の間隔はありません。メーカーのガイダンス、漏洩による影響、運転負荷、および現場の履歴を使用して、点検および交換計画を設定してください。

設置後に文書化されたベースラインは、後の比較に役立ちます。異常な温度や圧力、運転条件の変更、近隣のメンテナンス、または劣化の兆候が見られた後は、計画を再評価してください。計画的な停止時期は、緊急の安全上の懸念に優先するものではありません。

同様に、耐用年数はすべての布製伸縮継手に対して保証された年数として明示することはできません。熱曝露、化学的性質、動き、設置状況、およびコンポーネントの状態を総合的に考慮する必要があります。

交換のお問い合わせの際は、証拠をBSTFLEXまでお送りください

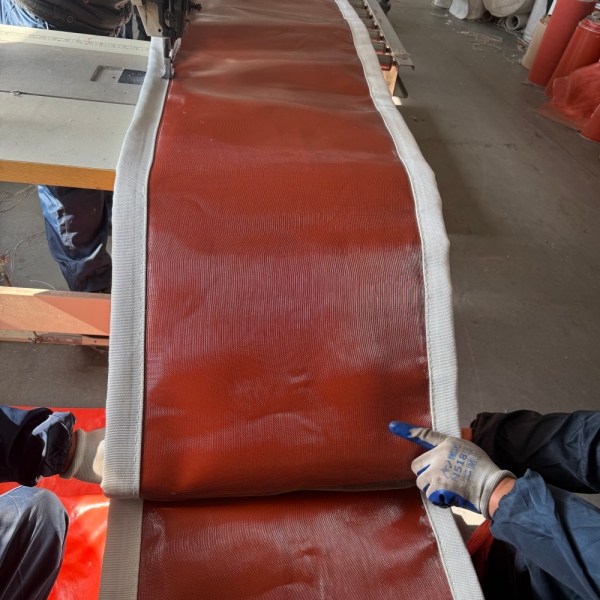

BSTFLEXは、カスタムフレキシブルベルトおよびアセンブリの図面ベースの製造をサポートしています。当社の布製伸縮継手の製造能力は、円形、長方形、およびプロジェクト固有の産業用ダクト構成をカバーしています。

交換の見積もりについては、継手のタグ、図面または寸法調査、損傷の写真、運転データ、および必要な数量をお送りください。ベルトのみか、内部コンポーネント付きのベルトか、アセンブリ全体かという範囲を明記し、必要な納期を特定してください。

プラントの点検結果と未解決の原因を含めてください。これらの記録は交換要件の検討をサポートします。写真だけでは、故障したアセンブリの状態を証明したり、継続的な運転を許可したりすることはできません。
