セメント工場およびキルンダクト用布製伸縮継手

セメント工場向けファブリック製伸縮継手フレキシブル接続部は、工業用ガスダクトにおいて、特定の熱膨張や機器の変位に対応するために使用されます。窯関連のダクト、予熱器排気、クリンカー冷却回路においては、その構造は生産ラインにおける最高温度だけでなく、個々の接続部における条件を考慮したものでなければなりません。

耐熱ベルトであっても、摩耗性流体、混入した粉塵、ライナーとの接触によって損傷を受ける可能性があります。既存のフランジに適合する交換用ベルトであっても、可動範囲や動作仕様が不完全な場合は、不適切となる可能性があります。

BSTFLEXは製造しています特注非金属ファブリック伸縮継手工業用温風、排気、排ガスダクト向け。セメント関連プロジェクトの場合、出発点は機器の設置場所、プロセス条件、各接合部における必要な移動量です。

範囲：本稿は、固定ダクト部と機器間のフレキシブル接続部に関するものであり、回転窯の回転式入口シールや出口シール、あるいは耐火ライニングの膨張隙間については規定していない。

セメント工場1ヶ所、ダクトの用途は複数あり

「セメントキルン伸縮継手」という説明だけでは、サービス内容を完全に把握することはできません。プラント図面上でダクト接続部を特定し、そこを通過するものを明記してください。予熱器排気接続部と冷却器熱回収接続部は、寸法が似ていても、それぞれ個別の仕様書を作成する必要があります。

粉塵摩耗と粉塵蓄積は異なる問題です

微粒子を含むガス環境においては、内部フローライナーがフレキシブルベルトをガスや微粒子の直接的な曝露から保護します。一方、蓄積バリアは、ジョイントキャビティ内の微粒子の蓄積を抑制するという別の目的を果たします。バリアはライナーの代替品ではなく、どちらの部品もガスシール要素の代わりとなるものではありません。

この区別は、接合部の破損を調査する際に重要となる。表面の摩耗は、材料が充填された空洞とは異なる調査を必要とする。単に厚手の生地を指定するだけでは、元の露出経路は変わらない可能性がある。

粉塵の多い接続部については、設計者に、アセンブリが直接的な流れ、空洞への固形物の侵入、および移動に必要な空間にどのように対処しているかを説明してもらってください。設置時の向きと流れの方向を確認してください。承認なしに緩い充填材を追加したり、明らかな隙間を塞いだりしないでください。即席の変更は、意図した動きを妨げる可能性があります。

負圧によって漏れの見え方が変わる

圧力はフレキシブル部材全体に作用します。ダクトが周囲圧力より低い圧力で運転されている場合、プロセスガスが外部に漏れるのではなく、漏れ箇所から外気が侵入する可能性があります。したがって、目に見える粉塵の噴出がないからといって、接合部が密閉されているとは限りません。

負圧によってベルトが内側に引き込まれる場合もあります。設計レビューでは、ライナーやその他の内部部品との位置関係、およびダクトの同時移動の影響を考慮する必要があります。停止位置ではクリアランスが確保されているように見える接続部でも、運転時には同じクリアランスが確保されない場合があります。

圧力の符号、単位、正常値、設計限界を明記してください。ファンやダンパー付近で発生している既知の圧力変動についても記載してください。すべての可動ベルトが正常に動作していると仮定するのではなく、観測されたフラッター現象について記述してください。

空気の侵入を減らすことはメンテナンスの目的の一つではあるが、ファンのエネルギー効率やプロセス効率の改善を主張するならば、それはプラントでの測定値に基づくべきである。単に布地を交換するだけでは、必ずしも節約効果が保証されるわけではない。

プロセス温度と材料温度を分離する

ガス流、断熱材、および外側の封止膜は、必ずしも同じ温度で動作するとは限りません。高温ファブリック伸縮継手柔軟性と気密性を備えた材料を保護するために、断熱パッケージを使用する場合があります。

材料選定においては、各構成要素に機能を割り当てる必要があります。グラスファイバーは補強材として、シリコンコーティングされた布地やPTFEベースの構造物は柔軟なカバーやシーリング層として、シリカ繊維や適切な断熱材は必要に応じて追加の断熱材として使用できます。これらの材料の適合性は、実際の使用環境と全体の構造によって異なります。

温度、化学組成、摩耗、動きといった要素を同時に解決できる万能な「セメント工場構造」は存在しない。コーティング材の選定にあたっては、公表されている耐熱性値だけでなく、プロセス媒体や水分、凝縮水なども考慮する必要がある。

熱評価を行う際は、通常温度、最大温度上昇時および上昇時間、起動・停止条件、既存のダクト断熱構造を提出してください。承認された設計で許可されている場合を除き、伸縮継手を外部断熱材で覆わないでください。放熱量の変化は、フレキシブル部材の温度に影響を与える可能性があります。

関節が動く位置で点検する

ファブリック製伸縮継手は、指定された組み合わせに合わせて設計すれば、複数の方向の動きに対応できます。設計では、軸方向の圧縮、軸方向の伸長、両方向の横方向の動き、および角度変位を特定する必要があります。どの動きが同時に発生するかを明記してください。

設置時の冷間位置と動作時の変位は区別してください。永久オフセット、意図的なプリセット、および周期的な動きは、図面上で互換性のある項目ではありません。

長方形のダクトの場合、コーナーの詳細と全周の確認を依頼してください。開口部の寸法だけでは、ベルト、クランプ形状、または使用可能なライナークリアランスは決まりません。当社のガイドでは、工業用ダクト用長方形ファブリック伸縮継手これらの寸法に関する考慮事項を網羅しています。

プラントエンジニアは、接続部の構造と周囲の支持構造が適切であることを確認する必要がある。伸縮継手の仕様は、未知の構造物の動きを補償するために、構造体の柔軟性に頼ってはならない。

仕様を変更する前に、損傷パターンを確認してください。

検査結果は、即座の診断ではなく、疑問点を提起するための出発点として活用してください。以下の例は、特定の故障メカニズムの証明ではなく、調査を促すためのヒントです。

損傷が最初に発生した時期と、それ以前に何が変更されたかを記録してください。変更された動作条件は、以前の部品番号の再注文の中に隠すのではなく、明示的に確認する必要があります。

シャットダウン交換を定義済み作業パッケージとして扱う

計画停電の前に、供給範囲をフレキシブル要素、内部保護部品、および金属部品に分けてください。注文が交換用ベルトのみ、絶縁部品または蓄積制御部品を含むベルト、あるいは完全なアセンブリのいずれを対象とするかを明記してください。

配送形態を選択する前に、アクセス状況を確認してください。クローズドループベルト、承認済みの現場閉鎖が必要なオープンベルト、およびセクションアセンブリでは、設置要件が異なります。納品前に、接続手順、付属品、穴あけ準備、および現場作業の責任について合意してください。

既存のジョイントについては、測定された設置距離と交換用ベルトの完成寸法を区別してください。摩耗した部品の寸法だけでなく、承認済みの図面と調査記録を使用してください。交換用ファブリック伸縮継手の測定方法と仕様の決定方法詳細な調査手順については、こちらをご覧ください。

検査の安全性：直接点検または分解を行う場合は、許可されたシャットダウン、隔離、安全な温度管理、圧力解放、および適切なアクセスが必要です。該当する場合は、現場の許可および密閉空間作業手順に従ってください。承認された作業計画なしに、稼働中のダクト接続部を緩めたり、堆積物を乱したりしないでください。

受領後、納品された範囲と識別情報を承認済み文書と照合してください。停電開始前に、不足している部品や不明瞭な設置手順を解決してください。

セメント工場の伸縮継手に関する見積依頼書に添付すべき書類

機器のタグと動作条件、図面を関連付けるのに役立つ照会方法があります。異なる業務を1つの一般的な仕様書にまとめるのではなく、接合部ごとに1つの記録を作成してください。

場所と媒体。窯に関連するダクト、予熱器、冷却器、熱回収接続部、集塵機、またはファンを特定してください。ガス組成、水分量、粒子情報、流れの方向、および利用可能な速度データを含めてください。

動作範囲。接合部に関連する通常温度と設計温度、変動とその持続時間、正圧または負圧、既知の変動、および動作モードを提供してください。

幾何学と運動。接続図、設置基準、フランジ詳細図、ライナー配置図、該当する場合はコールドプリセット図、および別途記載された移動要件を添付してください。未解決の寸法および不明な値は明確に示してください。

供給範囲と供給停止範囲。数量、再利用予定部品、希望する配送方法、アクセス制限、希望配送日、および計画されている操業停止期間を明記してください。交換部品については、写真とサービス履歴を添付してください。

提案されている工事内容、含まれる構成要素、前提条件、および承認に必要な情報が明記された見積書を依頼してください。ライナー、断熱材、または現場閉鎖に関する要件が異なる場合、価格が低いからといって同等の条件での比較とは言えません。

セメントダクト用カスタムファブリック伸縮継手

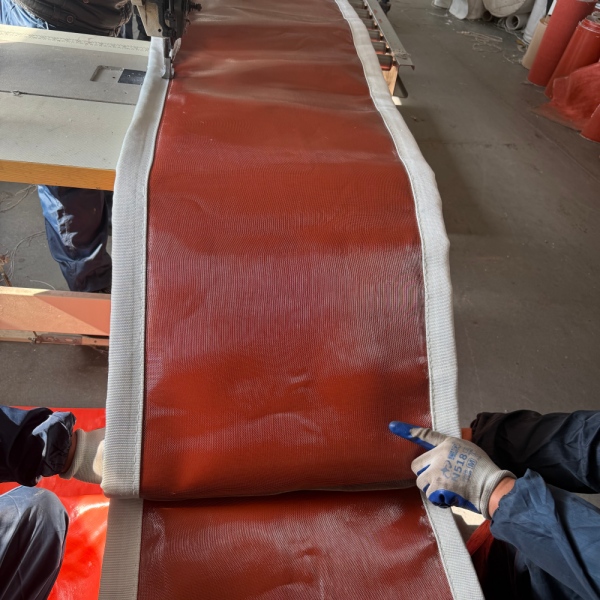

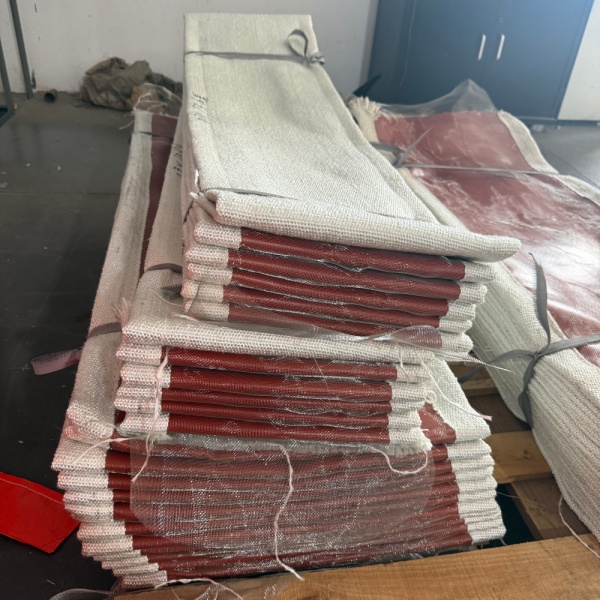

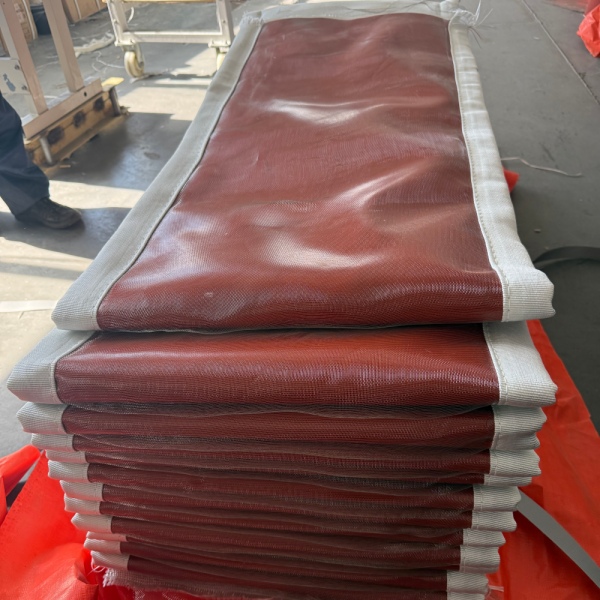

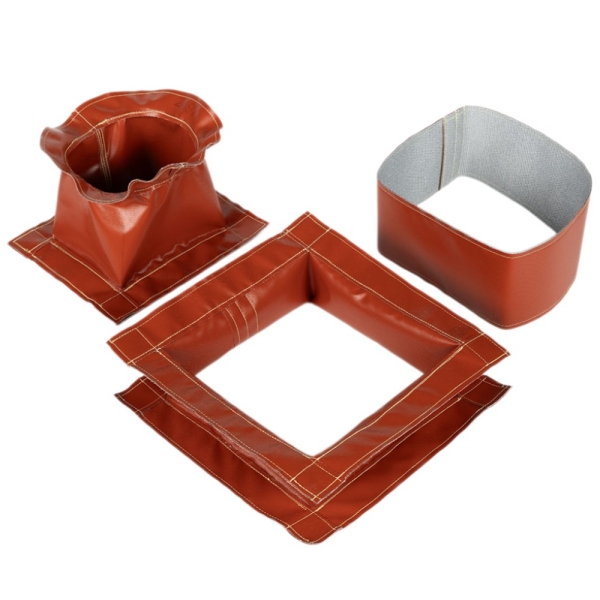

BSTFLEXは、円形、長方形、カスタム形状を提供しています。非金属製ファブリック伸縮継手産業用ダクトシステム向け。フレキシブルベルトや用途に応じたアセンブリは、お客様の図面、寸法、運転条件に基づいて評価できます。

セメント工場プロジェクトの場合、接続位置とプロセスデータをまとめて送信してください。予熱器の排気負荷、クリンカークーラーの接続、ファンの吸込口は、すべて同じ生産ラインに属しているからといって、互換性のあるものとして扱うべきではありません。

購入の目的は、承認された接続に適合し、その動きに対応し、実際のプロセス環境への曝露から保護されるジョイントであり、単に耐熱温度のラベルが高いベルトではない。

セメント工場向けファブリック伸縮継手の見積もりをご依頼ください
