ファンおよび送風機用布製伸縮継手：入口および出口の選定

ファンおよび送風機用の布製伸縮継手機器を隣接するダクトに接続する際に、規定の動きに対応し、必要なガスシールを確保する必要があります。柔軟な構造により、ダクト接続部を介した機械的振動の伝達を低減できます。ただし、入口と出口は個別に評価する必要があります。ファンフランジに適合させることは、ジョイントを選択する際の1つの要素にすぎません。

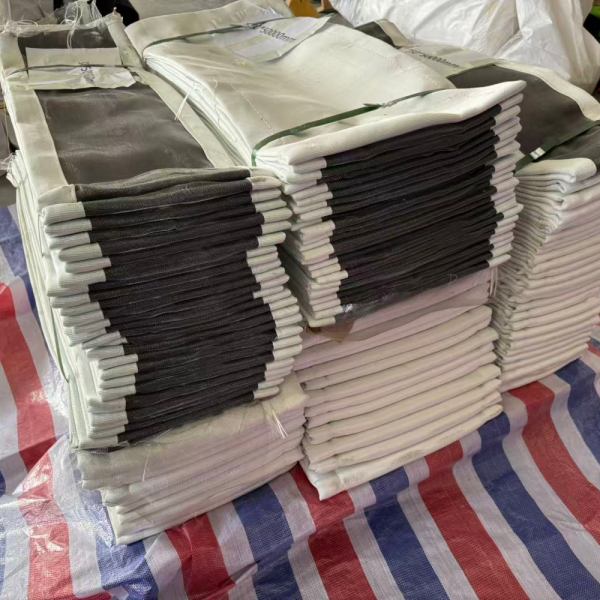

BSTFLEXは製造しています非金属製ファブリック伸縮継手工業用ガスダクト（ファン接続部を含む）向け。これらの用途では、仕様書において、局所的な圧力、気流、振動、温度、および取り付け形状を総合的に考慮する必要があります。

2つの接続、2つの動作条件

1台のファンに2つのフレキシブル接続部を取り付けるための購入依頼書には、どちらの部品が吸気口に、どちらが排気口に取り付けられるかを明記する必要があります。これらの位置は、寸法、圧力条件、周囲のダクト構造、および動作要件が異なる場合があるためです。

ファンインレットにて

Aファン吸気口伸縮継手吸引下で動作する場合があります。内部圧力が周囲圧力より低い場合、フレキシブルエレメントはダクト内部に向かって引き込まれます。設置時の形状と内部クリアランスは、この圧力状態と規定された動きに対応できるものでなければなりません。

入口の配置（近くのエルボ、ダンパー、フィルター、トランジションを含む）を記録してください。接続部が清浄な空気、粉塵を含むガス、または湿ったプロセス流体のいずれを扱っているかを確認してください。「入口」という言葉は、温度や化学物質への曝露を定義するものではありません。

ファンアウトレットにて

Aファン出口伸縮継手圧力と流量の仕様はそれぞれ異なります。吐出領域では速度分布が不均一になる可能性があり、近くのダクト継手が流れの発達に影響を与えることがあります。

すべての出口接続部を自動的に正圧サービスとラベル付けしないでください。ファンの圧力上昇だけでは、いずれの接続部においても周囲圧力に対する相対圧力が確定するわけではありません。局所的な標準圧力と設計圧力を、符号、単位、および基準値を明確に記載してください。

調達規則：2つの継手で材質や部品番号を共有できるかどうかを判断する前に、入口と出口の記録を別々に確認してください。

熱膨張、機器の振動、ベルトのバタつきを個別に測定

これらは異なる設計入力項目です。これらを「振動許容値」というラベルの付いた1つの項目にまとめてしまうと、重要な情報が未解決のまま残ってしまいます。

熱運動

ダクトおよび接続機器は、加熱・冷却に伴い位置が変化します。軸方向圧縮、軸方向伸長、横方向変位、および角度移動を、合意された設置基準値に基づいて指定してください。

機械振動

ファンアセンブリの繰り返し動作により、接続部まで影響が及ぶ可能性があります。測定された振幅、周波数、方向、および測定位置（可能な場合）を記載してください。ファンの回転速度だけでは、フレキシブル部材が対応しなければならない変位を正確に表すことはできません。

圧力駆動型フラッター

隣接する機器の動きが制限されている場合でも、圧力変動や乱流に応じて生地が振動することがあります。その結果生じる屈曲は、緩やかな熱膨張とは別に考慮する必要があります。

フレキシブル接続は振動伝達経路の一つを低減できますが、インペラのアンバランス、ベアリングの損傷、基礎の緩み、またはファンの不適切な運転状態を是正するものではありません。過度の振動が発生している場合は、ファンと伸縮継手を連携して評価する必要があります。

最も柔らかいベルトが必ずしも最適なファンコネクタとは限らない理由

非常に柔軟なベルトは動きに容易に対応できるものの、繰り返される空力的な振動には弱い。ファン設置箇所では、素材の構造は動きやすさとフラッター耐性とのバランスが取れていなければならない。

用途によっては、設計審査において、異なる補強構造、保護ライナー、または接合部の形状変更が検討される場合があります。他の要件を確認せずに生地の重量や厚みを増やすだけでは、完全な解決策にはなりません。

可変速機器の場合は、運転速度範囲を提出し、異常な動作に関連する速度またはダンパー位置を特定してください。ある一定の運転点では許容範囲内に見える状態でも、起動、停止、または低負荷運転を表しているとは限りません。

防振対策と騒音低減対策は分けて考えること

構造伝播振動を低減することと、ダクト内を伝わる空気伝播音を低減することは同じではありません。音響性能が特別に設計・検証されていない限り、フレキシブル接続部を消音器として購入すべきではありません。

柔軟な部分からも騒音が漏れる可能性があります。これが問題となる場合は、音響要件を別途指定し、接合部の熱および動きに関する要件と合わせて、あらゆる処理を検討してください。外部の遮音材やカバーを追加する場合は、放熱性や動きの制限に影響がないか確認してからにしてください。

ファンを妨げずにフレキシブルエレメントを保護する

フローライナーは、ベルトをガスの直接的な暴露から保護し、乱流によるフラッターを軽減するのに役立ちます。取り付け方法、向き、およびクリアランスは、接続部に適したものでなければなりません。

点検では、動作範囲全体を網羅する必要があります。停止時に隣接する金属部品に干渉しないライナーは、ダクトが圧縮されたり横方向に移動したりする際に干渉する可能性があります。鋭利なエッジや接触点は、耐熱温度に関わらずベルトを損傷する可能性があります。

粉塵の多い環境で使用する場合は、粉塵に関する情報と、接合部キャビティの保護対策案を含めてください。吸気接続部については、緩んだ部品が下流側のファンに入り込んだ場合の影響も考慮してください。内部部品は、承認された組立設計に従って固定する必要があります。

コネクタは隙間だけでなく、空気の流れのレイアウトにも適合する必要があります。

エルボ、急な接続部、ファン付近のダンパーなどは、追加的な損失や不均一な気流を生み出す可能性があります。これは一般的にシステム効果と呼ばれ、ファンの性能、騒音、振動に影響を与える可能性があります。

布製伸縮継手を設置しても、これらの空力的な問題は解消されません。問い合わせ図面には、フランジ面2面のみを示すのではなく、周辺のダクトの配置図も併せて示してください。

可動に必要なフレキシブルスパンと、気流発生に必要なダクト長は、それぞれ別の設計上の課題です。コネクタを長くすれば、適切に構成された直線ダクトと同じ性能が得られるとは限りません。設置スペースが限られている場合は、ファン供給業者に吸気口と排気口の形状を確認してもらう必要があります。

素材を実際のファン負荷に合わせてください

ファン用伸縮継手は、必ずしも高断熱の高温対応部品であるとは限りません。逆に、軽量の換気用コネクタが、高温または化学的に腐食性の高いプロセスガスに適しているとは限らないことも忘れてはなりません。

清浄空気接続および強制通風接続

強制通風ファンについては、特定の接合部における空気温度、外部環境、および運転圧力を特定してください。媒体が清浄で温度が中程度の場合、大きな断熱材パッケージが必要であると想定せずに、強化コーティング布構造を評価できます。

1FDファン伸縮継手規定された密閉性、動作性能、および動的性能は依然として必要です。清浄な空気であっても、フラッターや取り付け方法の評価は不要になるわけではありません。

誘引通風およびプロセス排気接続

1IDファン伸縮継手排気処理システム内の様々な場所に設置される場合があります。集塵装置、冷却装置、湿式処理装置との位置関係を明記してください。ファンの型式のみからガスの状態を推測しないでください。

高温ガスの場合、シール層を保護するために断熱パッケージが必要になる場合があります。その用途については、当社の製品をご覧ください。高温ファブリック伸縮継手ガイド一方、湿気や腐食性のある環境では、化学的適合性、結露、およびバリア材の温度に特に注意を払う必要があります。

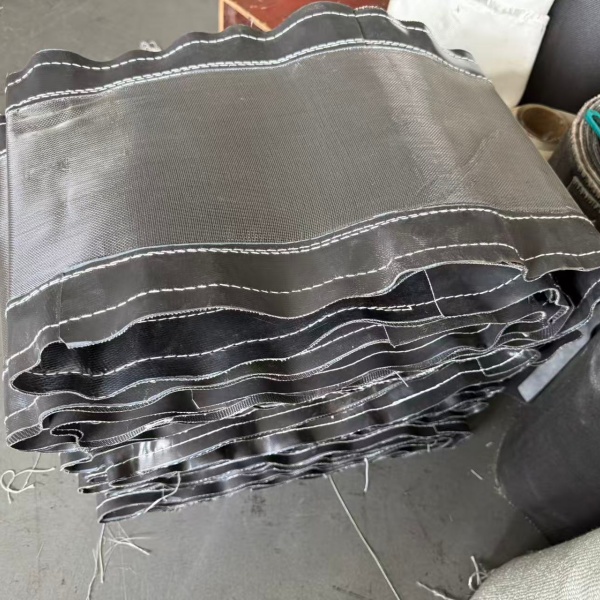

ガラス繊維補強材、シリコーンコーティングされた布地、PTFEベースのバリア、シリカ繊維はそれぞれ異なる機能を果たします。ファブリック伸縮継手材それらを互換性のある完全な接合仕様として扱うべきではない理由を説明します。

通常のダクトサービス以外の送風機用途

用語送風機伸縮継手圧力定格は設定されていません。ファブリック設計を提案する前に、機器の種類と実際の使用状況を確認してください。圧力、脈動、またはプロセス封じ込めに関する要件によっては、別の接続技術が必要になる場合があります。

危険環境下での使用に関する要件も明示的に記載する必要があります。耐熱性だけでは、可燃性媒体、可燃性粉塵、または緊急排煙用途への適合性を保証するものではありません。

入口と出口の比較シートを作成する

以下は問い合わせフォームであり、製品評価表ではありません。ファンとダクトシステムの両方の列に記入してください。不足している情報は、反対側の接続から値をコピーするのではなく、「不明」とマークしてください。

ダクトワークを支え、設置位置を定める

ファンケーシングとフレキシブルベルトは、隣接するダクト、消音器、その他の機器の重量を支えるものと想定しないでください。想定される支持構造と許容されるインターフェース荷重については、システム設計者に確認してください。

ファンが防振装置の上に設置されている場合、接続部は機器とダクト間の規定された相対的な動きに対応できるものでなければなりません。ダクトの位置ずれを補正するために短いベルトをきつく締めたり、接続部を使ってファンケーシングを無理やり位置合わせしたりしないでください。

所定の取り付け面間の設置距離と、交換用ファブリックの展開幅を区別してください。クランプ部と可動部は、承認図面に含める必要があります。円形および長方形の接合部には、それぞれフランジとコーナーの詳細図が必要です。

同じ構造を両側に使用できるのはどのような場合ですか？

両方の用途が検証済みの動作限界内である場合、共通の材料構造が検討対象となります。ただし、これは必ずしも完成した部品が同一であることを意味するものではありません。

フランジの形状、穴のパターン、取り付け長さ、ライナーの配置、または動作要件が異なる場合、個別の図面と部品番号が必要になることがあります。スペアパーツの種類を減らすための購入決定は、技術的な比較の後に行うべきであり、比較の前に行うべきではありません。

OEMからのリピート注文の場合は、図面、ラベル、パッケージに吸気口と排気口の部品を常に明記してください。これにより、メンテナンス時に寸法が似ている部品を誤った位置に取り付けてしまうことを防ぐことができます。

試運転の基準値を記録

承認された試運転手順中に、承認された設置位置、ファンの動作状態、および接続部に関する許可された外部観察結果を記録してください。異常な動きが特定の速度または制御設定でのみ発生するかどうかを記録してください。

手作業を伴う点検や調整を行う場合は、現場の隔離手順および安全作業手順に従ってください。モーターを停止しても、圧力、蓄積された熱、または空気の流れによる回転の可能性は自動的に解消されません。稼働中のシステムでは、バタつくベルトに触れたり、クランプを調整したりしないでください。

繰り返し損傷を受けた既存のジョイントについては、新しいベルトを指定する前に、使用履歴と写真を保管してください。ファブリック伸縮継手の破損および検査ガイドその問題を調査するための別の枠組みを提供する。

特注ファンまたはブロワー用伸縮継手のご依頼

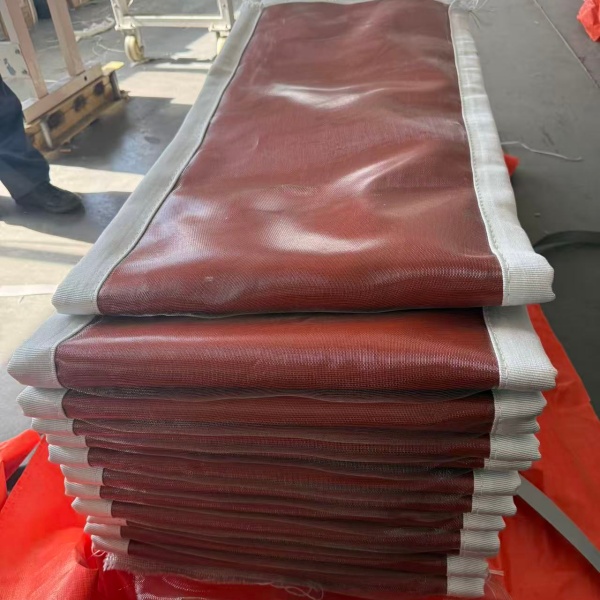

BSTFLEXは、図面に基づいたフレキシブルベルトおよび用途別ダクトアセンブリの製造をサポートします。ファブリック伸縮継手の製造能力円形、長方形、およびカスタム形状が含まれ、提供された動作条件に基づいて評価されます。

吸気口と排気口の記録、ファン配置図、速度範囲、温度、圧力、媒体、動作要件、および希望する納品範囲を送付してください。交換部品については、写真とサービス履歴、数量、および希望納期を添えてください。

レビューするカスタム非金属ファブリック伸縮継手構成オプションについては、製品ページをご覧ください。目的は、単に寸法が一致する2枚の柔軟な布地を並べるのではなく、ファンの両側で正しく指定された接続を実現することです。
