油圧ホース保護のためのケブラー製ホーススリーブの選び方

適切な選択をするケブラーホーススリーブ重要なのはホースの直径を合わせることだけではありません。油圧システムにおいては、スリーブは実際の使用環境、すなわち摩耗レベル、動き、鋭利なエッジとの接触、熱への曝露、設置方法、そして期待される耐用年数に適合している必要があります。

油圧ホースの故障原因として、外側のゴム被覆が外部摩耗によって損傷するケースが多く見られます。被覆が切断されたり、擦り切れたり、摩耗したりすると、内部の補強層が露出し、漏れ、稼働停止、交換コストのリスクが高まります。適切なケブラー製スリーブを使用することで、ホース周囲に強力な保護バリアが形成され、このような損傷を軽減できます。

このガイドでは、エンジニア、ホースアセンブリ会社、OEMメーカー、メンテナンスチームが適切なホースを選択する方法について説明します。油圧ホース用ケブラー製スリーブ要求の厳しいアプリケーション向け。

ステップ1：メインホースの損傷リスクを特定する

選択する前にアラミドホーススリーブまず、ホースにどのような損傷が生じているかを判断してください。損傷のパターンによって、必要なスリーブ構造や保護レベルが異なります。

ホースが主に周囲の機械部品と擦れ合う場合は、耐摩耗性を最優先すべきです。ホースがプレス加工された金属の縁や鋭利なブラケットの近くにある場合は、耐切断性がより重要になります。ホースが連続的に動く場合は、柔軟性とスリーブの安定性も考慮する必要があります。

ステップ2：油圧ホースを正しく測定する

適切なサイズ選びは非常に重要です。スリーブがきつすぎると取り付けが難しくなり、ホースの動きが制限される可能性があります。逆に、スリーブが緩すぎると、運転中にずれてしまい、ホースの重要な摩耗箇所が露出してしまう恐れがあります。

注文する前にケブラー製保護スリーブ測定または確認：

• ホース外径
• ホースアセンブリの長さ
• 適合サイズと適合形状
• 必要な被覆長さ
• 曲げる範囲と可動域
• スリーブはホースアセンブリの前に取り付けられるか後に取り付けられるか

大型継手付きのホースアセンブリの場合、取り付け方法は特に重要です。ホースの端を圧着する前にスリーブを取り付ける方が簡単なものもあれば、継手を通すために特別なサイズや幅広の構造が必要なものもあります。

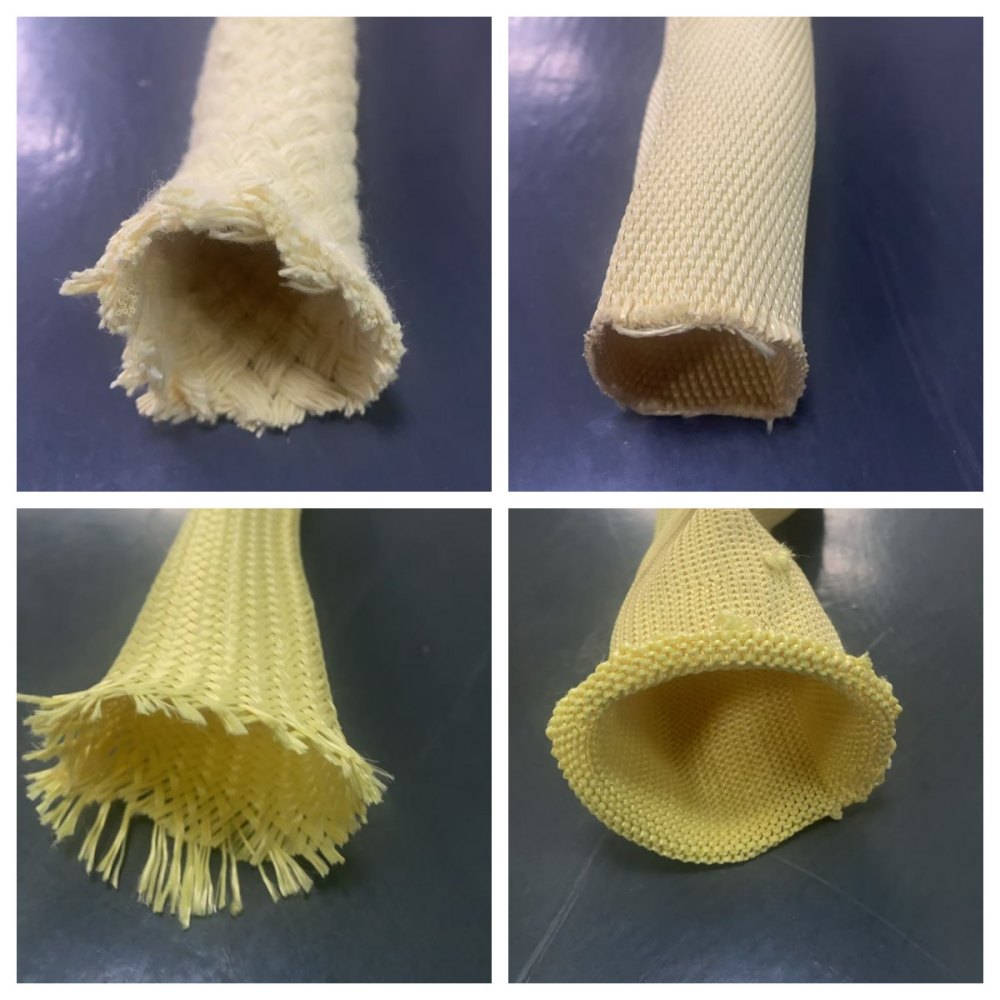

ステップ3：適切なケブラー製スリーブ構造を選択する

ケブラー製ホーススリーブは、様々な構造で製造可能です。構造によって、保護性能、柔軟性、取り付けやすさ、表面被覆率などが左右されます。

ケブラー編組ホーススリーブ

ケブラー製の編組ホーススリーブは、油圧ホースの保護材として最も一般的な選択肢の一つです。編組構造により、ホース全体をしっかりと保護し、摩耗、摩擦、機械的摩耗に対する優れた耐性を発揮します。

繰り返し接触による損傷を受ける可能性のある、丸型油圧ホース、ゴムホース、空気圧チューブ、および工業用ホースアセンブリに適しています。

おすすめ商品：ケブラー編組ホース保護スリーブ。

耐摩耗性ケブラー編組スリーブ

ホースが激しい摩耗にさらされる箇所で使用される場合、耐摩耗性を重視した編組スリーブを使用することで、より強力な表面保護効果が得られます。この構造は、運転中にホースが金属部品、他のホース、または粗い表面と擦れ合うような機器に適しています。

おすすめ商品：耐摩耗性ケブラー編組スリーブ。

ニットケブラーアラミドスリーブ

ケブラー製のニットスリーブは、構造的な剛性よりも柔軟性と適応性が重要な場合に役立ちます。曲線状の経路、不規則な形状、可動するアセンブリにも容易に追従できます。

おすすめ商品：ニットケブラーアラミドスリーブ。

平織りケブラーアラミドホーススリーブ

平織りのアラミド製スリーブは、広範囲の保護が必要な用途に適しています。大型ホース束、広い接触面、または標準的な丸型スリーブでは最適ではない特殊なレイアウトなどに有効です。

おすすめ商品：平織りケブラーアラミドホーススリーブ。

ステップ4：スリーブを装備タイプに合わせる

機械の種類によって、ホースの保護に関する問題は異なります。同じスリーブがすべての油圧システムにとって最適な選択肢とは限りません。

ステップ5：熱への曝露を正しく考慮する

ホースは高温の機器の近くを通るため、多くの購入者は耐熱性のあるケブラー製スリーブを探しています。ケブラーは優れた耐熱性と機械的強度を兼ね備えていますが、純粋な断熱材と混同してはいけません。

主なリスクが摩耗と中程度の熱への曝露である場合、ケブラー製のホーススリーブは有力な選択肢となります。主なリスクが直火、溶融金属の飛沫、または極度の輻射熱である場合は、グラスファイバー、シリカ、またはシリコンコーティングされたスリーブなどの素材の方が適しているかもしれません。

用途に応じてケブラー製スリーブを使用する必要があるのは、以下の条件を満たす場合です。

• 高温の機械付近での機械的保護
• 加熱機器周辺での切断および摩耗に対する耐性
• 適度な熱にさらされる軽量ホース保護
• エンジンやモーター付近で油圧ホースを移動させる際の耐久性のある保護材

ステップ6：インストール方法を確認する

取り付け方法は最終的な保護効果に影響を与えます。優れたスリーブ材であっても、取り付け方法が間違っていたり、継手、曲げ部、固定箇所を考慮せずに選定されたりすると、その性能を発揮できない可能性があります。

スリーブの仕様を確認する前に、以下を確認してください。

• スリーブはホースの圧着前に取り付けられますか？
• スリーブは継手の上を通る必要がありますか？
• スリーブはロール状で供給されますか、それともカットされた長さで供給されますか？
• スリーブの端には、クランプ、ケーブルタイ、または縫い付けが必要ですか？
• 取り付け後、ホースは曲がりますか？
• 局所的な保護で十分か、それとも全身の保護が必要か？

OEM組立ラインでは、切断長さ、梱包方法、ラベル表示の一貫性が重要となる場合がある。一方、メンテナンスユーザーにとっては、取り扱いやすさと迅速な設置がより重要となる場合がある。

ステップ7：単価だけでなく、耐用年数に基づいてコストを評価する

ケブラー製ホーススリーブは、通常、標準的な繊維製またはプラスチック製のホース保護材よりも高価です。しかし、過酷な使用環境下での油圧システムにおいては、保護寿命の延長とダウンタイムの削減という観点から、その総合的な価値を評価すべきです。

安価なスリーブは軽度の摩耗には適しているかもしれません。しかし、鋭利なエッジ、激しい摩擦、または動きによってホースが繰り返し破損する場合は、より丈夫なアラミド製の保護スリーブを使用することで、交換頻度と機械の停止を減らすことができます。

高価な機器、遠隔地の作業現場、あるいは重要な油圧配管においては、スリーブの価格の安さよりも、保護寿命の長さの方が重要となる場合が多い。

推奨スリーブ選択ガイド

カスタムケブラーホーススリーブの見積もりに必要な情報

適切なスリーブを推奨するには、メーカーは製品名以上の情報が必要です。詳細な用途情報を提供することで、サイズ選びの誤りや不適切な素材の選択を防ぐことができます。

お見積もりをご希望の場合は、以下の情報をご準備ください。

• 油圧ホースの外径
• 必要な袖丈またはロール丈
• 必要数量
• 適用産業および機器の種類
• 主な損傷原因：摩耗、切断、熱、振動または動き
• 取り付け方法：ホースアセンブリの前または後
• 色またはマーキングの要件
• 梱包要件：ロール状、カット済み、またはOEM梱包

ケブラー製ホーススリーブを選ぶ理由とは？

PKFiresleeveは、ホース保護、ケーブル保護、産業機械、OEM用途向けに、ケブラーおよびアラミド製のスリーブソリューションを提供しています。編組、ニット、平織りなど、さまざまな保護要件に対応できるよう、多様なスリーブ構造をご用意しています。

プロジェクトに必要なものケブラーホーススリーブ、油圧ホース用ケブラー製スリーブ、アラミドホーススリーブまたはカスタムホース摩耗保護スリーブ作業条件や設置方法に応じて、弊社のチームが最適なスリーブをご提案いたします。

ケブラーホーススリーブの選び方に関するよくある質問

油圧ホースの保護に最適なケブラー製スリーブは何ですか？

ほとんどの油圧ホース保護用途において、編組ケブラーホーススリーブは、丸型ホースアセンブリに対してあらゆる方向からの耐摩耗性と耐切断性を提供するため、優れた選択肢となります。

ケブラーホーススリーブの適切なサイズはどのように選べばよいですか？

ホースの外径、継手のサイズ、および必要な被覆長さを測定してください。スリーブは、ホースの動きを妨げたり、動作中に緩みすぎたりすることなく、しっかりとフィットする必要があります。

ケブラー製のホーススリーブはナイロン製のホーススリーブよりも優れているのでしょうか？

ケブラー製ホーススリーブは通常、より優れた耐切創性と耐摩耗性を備えています。ナイロン製ホーススリーブはより経済的で、一般的な保護用途に適しています。

ケブラー製のスリーブはホースを熱から保護できますか？

ケブラー製スリーブは、中程度の熱と機械的摩耗を伴う用途に対応できます。直火や極度の高温断熱には、グラスファイバー、シリカ、またはシリコンコーティングされたスリーブの方が適している場合があります。

ケブラー製のホーススリーブはカスタマイズできますか？

はい。ケブラー製ホーススリーブは、プロジェクトの要件に応じて、直径、長さ、構造、厚さ、色、パッケージ、OEMラベルなど、カスタマイズが可能です。

ケブラーホーススリーブの推奨を依頼する

油圧ホースの保護にケブラー製ホーススリーブをお選びになる場合は、ホースのサイズ、機器の種類、作業環境、必要数量を添えてPKFiresleeveまでお問い合わせください。

当社では、油圧ホース、ケーブル束、ワイヤーハーネス、および産業用保護用途向けに、編組、編み込み、および平織りのアラミドスリーブソリューションを提供できます。
