選択するオタマジャクシ型ガスケットテープ単にバルブの直径を選ぶだけの問題ではありません。外形が同じ2つのシールでも、カバー生地、内部コア、表面処理が異なると、挙動が大きく異なる可能性があります。
工業用オーブン、炉、窯、ボイラー、加熱式筐体の場合、タッドポールシールを指定する最も有用な方法は、それを3つの要素のエンジニアリングされた組み合わせとして扱うことです。外被、内部コア、および完成形状。
外側の繊維素材は、ガスケットの耐候性を大きく左右します。コア部分は圧縮と復元を制御します。バルブとテールの寸法によって、完成したガスケットが機器にどのように適合するかが決まります。
BSTFLEXは製造していますオタマジャクシ型ガスケットテープおよび高温対応オタマジャクシ型シールグラスファイバー、シリカ、セラミック、玄武岩、アラミド、コーティングされた繊維などの様々なカバーと、繊維、ステンレス鋼、インコネルのコア構造を組み合わせたもの。
用語オタマジャクシ型ガスケットテープこれは、単一の固定材料仕様ではなく、柔軟性のあるシール形状のファミリーを説明するものです。
交換用シールを調達する際には、この区別が重要になります。「オタマジャクシテープ」とだけ記載された製品では、バルブにグラスファイバーロープ、セラミックファイバー、ステンレス鋼メッシュ、またはインコネル補強材が含まれているかどうかは、技術者にはわかりません。
有用な仕様書には、以下の点が明記されているべきである。
カバーとは、電球を囲む露出した布地のことです。また、通常はガスケットを機器に固定するための平らな尾部も形成します。
熱への曝露、摩耗、輻射熱、化学物質との接触、および周囲のプロセス条件に応じて、異なる被覆材を選択する必要があります。
グラスファイバーは、多くの産業用熱シール用途において実用的な出発点となる素材です。柔軟な織物構造を持ち、様々な芯材の周りに成形することができます。

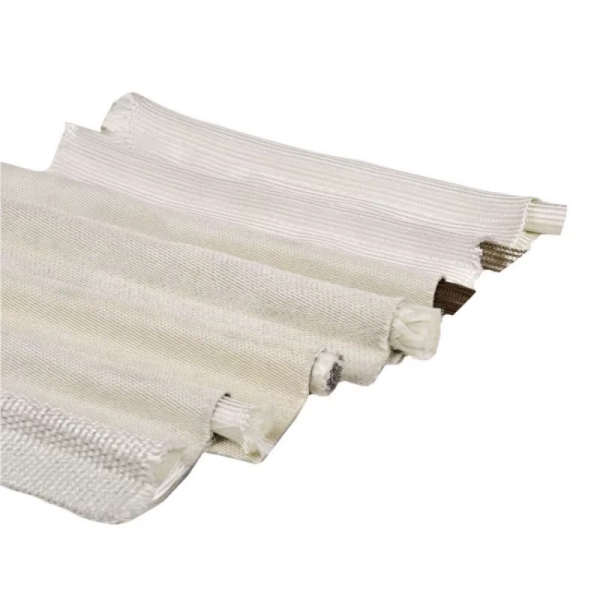

重要な利点は、グラスファイバーそのものだけでなく、その下に構築できるコア構造の種類の多さにもある。

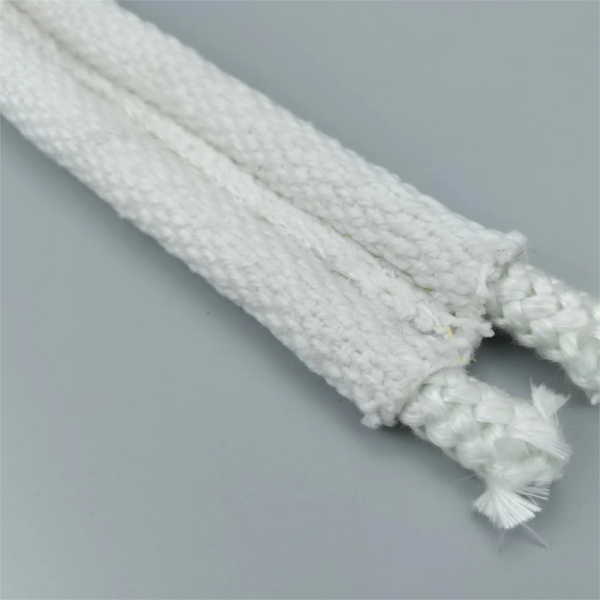

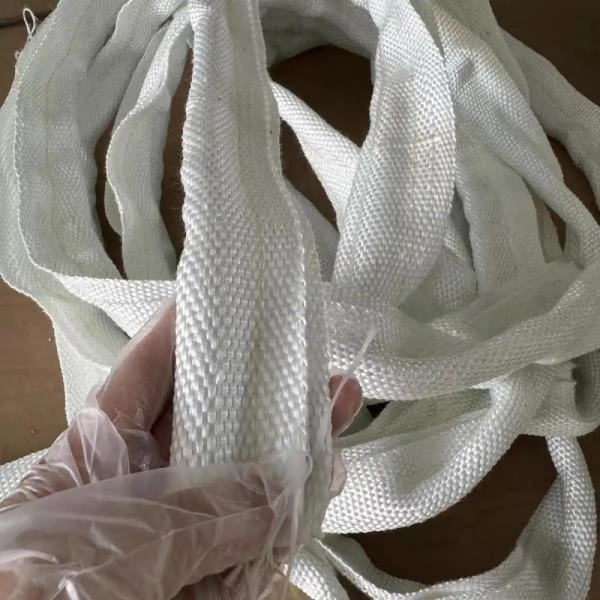

柔らかいオールファイバー構造のために、BSTFLEXはグラスファイバーカバー、グラスファイバーコア、オタマジャクシ型ガスケットグラスファイバー製のコアは、金属補強材を使用しなくても、比較的柔らかい圧縮応答を実現します。

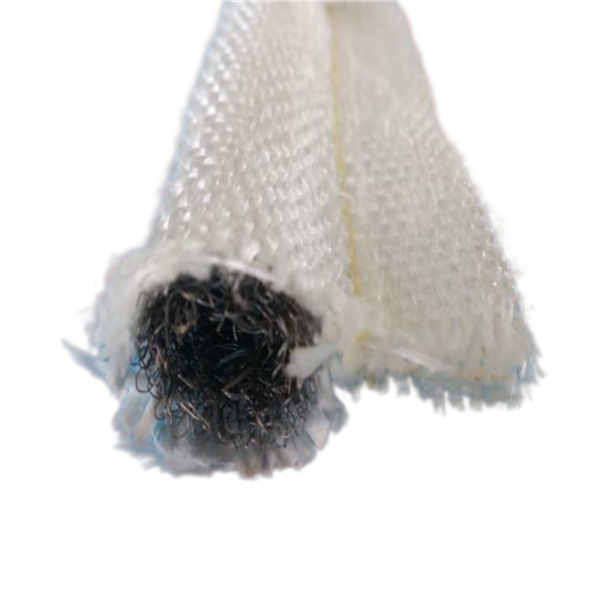

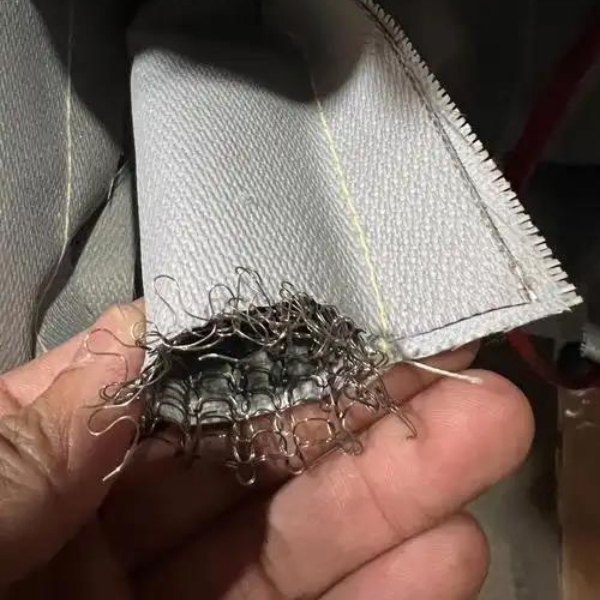

より大きな機械的サポートが必要な場合は、グラスファイバーカバー、ステンレススチールコア、オタマジャクシ型ガスケット布製のカバーと強化された金属製の芯材を組み合わせている。
より大きなバルブの潰れとより低い閉鎖力を必要とする用途では、グラスファイバー製カバー、ステンレス製中空コア、オタマジャクシ型ガスケットもう一つの圧縮特性を提供する。
シリカクロスは、熱条件が標準的なグラスファイバー構造の実用的な範囲を超える場合、または仕様でより高温に耐えられる繊維製カバーが要求される場合に検討されます。
カバーは、ガスケット全体にシリカを自動的に使用するのではなく、異なるコアと組み合わせることができる。
例えば、シリカクロスで覆われたセラミックコアのオタマジャクシ型ガスケットシリカ繊維の表面と圧縮可能なセラミック繊維の芯材を組み合わせている。
金属製の内部補強が必要な用途では、シリカクロスカバーとインコネルコアを備えた高温用タッドポールガスケット異なる工学的アプローチを採用しており、シリカクロスが露出した熱環境に対応し、インコネルコアが内部の金属支持を提供する。
セラミック繊維カバーは、高温に耐える繊維構造が必要とされる、より厳しい熱シール条件下で使用される。
繰り返しになりますが、コアの選択によって、完成したガスケットの挙動が変わります。
のセラミックファブリックカバー、セラミックコア、タドポールガスケットオールセラミック製の繊維／織物構成を提供する。
対照的に、セラミックファブリックカバー、インコネルコア、タッドポールガスケットセラミックカバーの下に金属補強材を使用している。
用途によっては、摩擦や機械的負荷が相当程度かかる場合、追加の金属製ストッキングを組み込むことができる。インコネル製ストッキング、セラミックファブリックカバー、セラミックコア、タッドポール型ガスケットこの多層構造のコンセプトに基づいて設計されています。
コーティングや処理を施すことで、下地の繊維の種類を変えることなく、グラスファイバー製ガスケットの表面特性を変化させることができる。
のバーミキュライトコーティングされたグラスファイバー製オタマジャクシ型ガスケットテープ本製品は、処理済みのグラスファイバー表面と強化されたコア構造が必要とされる工業用熱シール用途向けに設計されています。
この種の構造は、炉の扉、ボイラー、オーブン、窯、その他の熱処理装置に関連しています。
シリコーンコーティングは、バーミキュライト処理とは異なる一連の要件に対応するものです。
シリコンコーティングされたグラスファイバー表面は、より滑らかなコーティングされた外装、優れた取り扱い特性、および特定の環境暴露に対する耐性の向上をもたらすことができる。
のシリコンコーティングされたグラスファイバー製オタマジャクシ型ガスケットしたがって、あらゆる高温用グラスファイバーガスケットの代替品としてではなく、独自の製品ファミリーとして扱う方が適切である。
耐薬品性、表面剥離特性、または工程の清浄度が重要な場合、PTFEコーティングされたグラスファイバーが検討される可能性がある。
BSTFLEXはPTFEコーティングされたグラスファイバーカバー、グラスファイバーコア、タッドポールガスケットグラスファイバー製の内部コアを備えています。
PTFEには固有の耐熱性制限があるため、この構造は温度のみに基づいて選択するのではなく、実際の温度と化学物質への曝露の組み合わせに基づいて選択する必要があります。
輻射熱は、直接接触温度とは異なるシール上の課題を生み出す。
相当量の放射エネルギーにさらされる機器の場合、ガスケットの構造に反射面を組み込むことができる。
のアルミ蒸着グラスファイバー製オタマジャクシ型ガスケットガラス繊維基材と熱反射面を組み合わせたもので、放射熱管理がシーリング要件の一部となっている用途向けです。
玄武岩繊維は、工業用熱シール材として利用できる鉱物繊維のもう一つの選択肢となる。

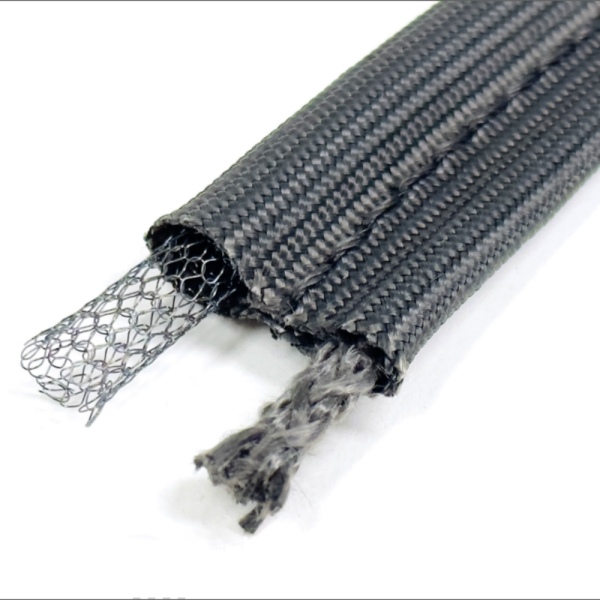

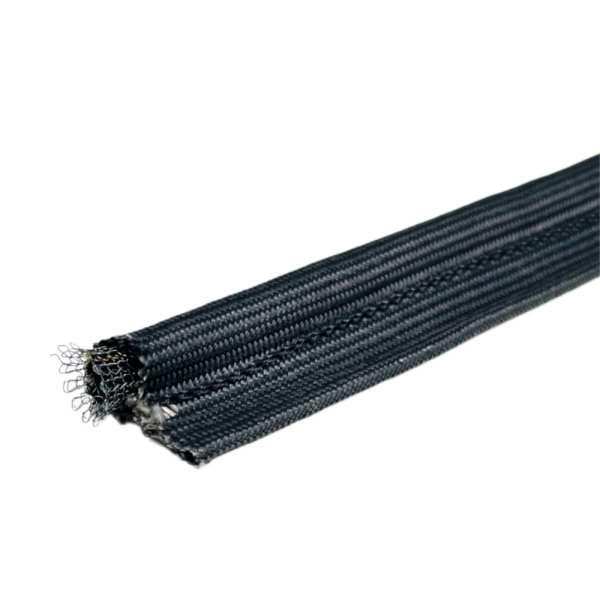

の玄武岩生地カバー ワイヤーメッシュコア オタマジャクシ型ガスケット織り込まれた玄武岩のカバーと内部のワイヤーメッシュコアを組み合わせることで、繊維の柔軟性と機械的補強のバランスを実現しています。
シール環境によっては、可能な限り高い耐熱性を実現することよりも、耐摩耗性や機械的耐久性を重視する場合がある。
このような条件下では、アラミド繊維を熱伝導性繊維の芯材と組み合わせることができる。
のアラミドカバー、グラスファイバーコア、タッドポールガスケットテープこの手法では、アラミド製の外被とグラスファイバー製の内部コアを組み合わせることで、このアプローチを採用している。
高温ガスケットの仕様においては、カバー材が特に注目されるが、コア材も同様に重要である。
コアの形状は、バルブがどれだけ容易に圧縮されるか、接合面にどれだけしっかりと押し付けられるか、そしてドアを開けた後にどれだけ形状が回復するかに影響します。
グラスファイバー製の芯材は、柔らかく非金属製のシーリングバルブを形成します。金属補強よりも柔軟性と適合性が重要な用途に適しています。
グラスファイバーコアの密度と構造は、完成したガスケットの閉鎖力と圧縮挙動に影響を与える。
セラミックファイバーは、コア自体がより厳しい熱環境に耐える必要がある場合に使用できます。
必要な外面形状やガスケット全体の構造に応じて、セラミック布やシリカ布と組み合わせることができます。
ステンレス鋼製の芯材が電球内部に金属補強材として組み込まれている。
この構造は、ガスケットが繰り返し圧縮される箇所において、より優れた構造的支持力と有効な弾力性を提供することができる。
これは、製造時やメンテナンス時に頻繁に開閉される産業用ドアやパネルに特に当てはまります。
中空の金属芯は、従来の固体または高密度メッシュの芯と混同してはならない。
中央が開いた構造のため、圧力がかかった際にバルブがより容易に潰れる。これにより、装置を閉じるのに必要な力を軽減できるだけでなく、ガスケットがシールギャップのより大きな変動に対応できるようになる。
そのため、中空コアのオタマジャクシ型ガスケット大きなドア、点検口の蓋、凹凸のある接合面などに特に有効です。
金属製のコア自体がより厳しい熱環境下で動作する必要がある場合、インコネルによる補強が検討される。
シリカまたはセラミック製のカバーと組み合わせることで、外側の繊維と内側の補強材の両方が過酷な使用条件向けに選定されたガスケットを作製することができる。
ワイヤーメッシュコアは、金属補強と圧縮性のバランスをうまく取ることができる。
メッシュの合金の種類、ワイヤーの直径、編み密度、コアの形状はすべて、負荷がかかった際の電球の反応に影響を与える可能性があります。
| 工事 | プライマリー Ch特徴的な | 典型的な選択理由 |
|---|---|---|
| グラスファイバー＋グラスファイバーコア | 柔らかく、非金属製の圧縮 | 一般的な断熱ドアシーリング |
| グラスファイバー＋ステンレススチールコア | 強化バルブ | 繰り返しの圧縮と機械的サポート |
| グラスファイバー＋中空ステンレスコア | 高い圧縮性 | 閉鎖力の低下と隙間の不均一 |
| シリカ＋セラミックコア | 高温繊維構造 | 熱機器の性能が要求される |
| シリカ＋インコネルコア | 金属補強を施した高温対応カバー | 過酷な熱的および機械的条件 |
| セラミック＋セラミックコア | 高温繊維システム | 炉と窯 |
| セラミック＋インコネルコア | 強化コアを備えた高温対応カバー | 金属製の支持構造を必要とする熱機器 |
| PTFEグラスファイバー＋グラスファイバーコア | コーティングされた表面と柔らかい芯材 | 化学的またはプロセス固有の環境 |
| アルミ蒸着グラスファイバー | 反射性の外面 | 放射熱への曝露 |
| 玄武岩＋金網コア | 補強材入り鉱物繊維 | 熱的および機械的シール |
| アラミド＋グラスファイバーコア | 柔らかい繊維芯を備えた耐久性のある繊維素材 | 耐摩耗性を考慮した用途 |
最もよくある購入ミスの一つは、交換用ガスケットを外径だけで注文することです。
同じ公称バルブ直径を持つ3つのオタマジャクシ型ガスケットを考えてみましょう。
外形寸法は似ているように見えるかもしれないが、それぞれの電球を圧縮するのに必要な力は大きく異なる可能性がある。
これは、ドアの閉鎖圧力、シール接触、および長期的な挙動に影響を与えます。
したがって、改修プロジェクトにおいては、可能な限り元のコア構造を特定する必要がある。
バルブアンドテール形状は、圧縮可能なシールをドア、フレーム、ハッチ、またはパネルに機械的に固定する必要がある場合に特に有効です。
代表的な産業用途としては、以下のようなものがあります。
工業用オーブンの扉は、熱的および機械的な密閉性の両方において問題を抱えている。
ドアフレーム自体が動作温度の変化に伴って膨張・収縮する一方で、ガスケットは何千回もの圧縮サイクルを経験する可能性がある。
低い閉鎖力と適合性を優先する場合は、柔らかいグラスファイバー製の芯材が適しているでしょう。より高い機械的弾力性が必要な場合は、ステンレス鋼製の芯材を選択できます。大きな圧縮が必要な場合は、中空の金属製芯材も選択肢の一つとなります。
そのため、「グラスファイバー製オーブンドアガスケット」とだけ指定するだけでは、専門的な交換部品としては不十分な場合が多いのです。
炉を用いた用途では、材料の耐熱性がより重視される。
実際の暴露状況に応じて、グラスファイバーの代わりに、バーミキュライト処理されたグラスファイバー、シリカ、またはセラミック繊維構造が使用される場合がある。
内部コアについても考慮する必要があります。高温対応の外装カバーが付いているからといって、すべての内部コアが同じ動作環境に適しているとは限りません。
ガスケットシステム全体を、完全な構造物として評価する必要がある。
窯や熱処理システムは、高温と頻繁な温度変化、そして寸法変化を組み合わせることができる。
このような環境では、シリカやセラミック繊維製のカバーが特に重要となり、セラミック繊維やインコネル製のコア材を選択することで、内部構造をサービス条件に合わせて調整することが可能になります。
ダクトやダンパーのシーリングにおいて、温度だけが懸念事項ではない。
振動、圧力、表面の整列状態、開閉周波数、およびプロセスガスの化学組成も、材料選定に影響を与える可能性がある。
パネルの配置が不均一な場合は中空構造のプロファイルが有用であり、ガスケットが繰り返し機械的な負荷を受ける場合は強化金属コアが好ましい場合がある。
実用的な選定プロセスは、カタログ資料からではなく、機器そのものから始めるべきである。
通常の連続温度、予想される最高温度、およびガスケットが直接高温ガス、輻射熱、または機器フレームの温度のみにさらされているかどうかを記録します。
油分、化学物質、水分、摩耗、粉塵、工程汚染、輻射熱の有無を確認してください。
ドアが完全に閉まった状態で隙間を測定してください。隙間は均一ではない場合があるため、可能であればドア周辺の複数の箇所を確認してください。
バルブは、過剰な閉鎖力を発生させることなく、接触を維持するのに十分な圧縮力を持つ必要がある。
外部環境に応じて、グラスファイバー、シリカ、セラミック、玄武岩、アラミド、または適切なコーティングを施した布地を選択してください。
必要な硬度、復元力、耐熱性に応じて、繊維、ステンレス鋼、中空ステンレス鋼、インコネル、またはその他の芯材を選択してください。
テール部の幅と厚さは、機器に使用されている固定ストリップ、ネジ、リベット、クリップ、ボルト、または取り付けチャンネルと互換性がある必要があります。
新規または交換用オタマジャクシ型ガスケットテープ完全な申請データを提供することで、誤った構造を選択するリスクを軽減できます。
標準的なカタログの組み合わせは便利な出発点となるが、すべての工業用シール問題を網羅するわけではない。
BSTFLEXは、カバー材、コーティング、内部コア、バルブ径、テール幅、および仕上げ形状を変更することにより、カスタム仕様のオタマジャクシ型ガスケット構造を開発できます。
これにより、OEMメーカーや保守エンジニアは、単一の標準構造を受け入れるのではなく、実際の動作環境に合わせてガスケットを指定することができる。
エンジニアリング上の論理は、以下のように要約できます。
カバー材 + コア構造 + プロファイル形状 + 適用条件 = 完成したタッドポール型ガスケット
タッドポール型ガスケットテープは、圧縮可能な球状部分と平らな取り付け用テール部分からなる、柔軟なシーリング材です。この用語は、特定の材料を指すのではなく、様々なカバーとコアの組み合わせを指す場合があります。
一般的な選択肢としては、グラスファイバー、シリカ、セラミック、玄武岩、アラミド繊維のほか、シリコン、PTFE、バーミキュライト、またはアルミ蒸着表面構造を施したグラスファイバーなどが挙げられる。
設計によっては、電球にはグラスファイバー、シリカまたはセラミックファイバー、ステンレス鋼線メッシュ、中空ステンレス鋼メッシュ、インコネルメッシュ、またはその他の加工されたコアが含まれる場合があります。
繊維芯は一般的に、高密度の金属補強材よりも圧縮強度が低いが、実際の強度は芯の密度と構造によって異なる。中空の金属芯も、金属特有の弾力性を持ちながら高い圧縮強度を実現できる。
中空構造は、バルブを大きく圧縮する必要がある場合、機器の閉鎖力が限られている場合、またはドアやパネルの周囲のシール隙間が変化する場合に有効です。
インコネル製のコアは、金属補強材自体に高温耐性と機械的安定性が求められる、要求の厳しい熱用途向けに検討されています。
はい。異なる材料を組み合わせることは、設計されたタッドポール型ガスケット構造の主な利点の1つです。シリカはセラミックまたはインコネルのコアと組み合わせることができ、セラミック繊維はセラミックまたは金属のコアと組み合わせることができ、グラスファイバーは繊維、ステンレス鋼、または中空金属のコアと組み合わせることができます。
はい。既存のガスケット、断面図、写真、および機器の寸法を使用して、OEMまたは交換用プロファイルを作成できます。
あらゆるオーブン、炉、窯、または断熱容器に最適な単一のオタマジャクシ型ガスケットテープは存在しません。最適なソリューションは、実際の運転条件下でカバー、コア、プロファイルがどのように連携して機能するかによって異なります。
BSTFLEXはカスタマイズされた製品を製造していますオタマジャクシ型ガスケット、オタマジャクシ型シール、オタマジャクシ型ガスケットテープ複数の繊維素材、コーティング、繊維芯、金属補強材などの選択肢を活用する。
完全な表示BSTFLEX タッドポールガスケットおよびタッドポールシールシリーズまたは、既存のガスケットサンプル、図面、動作温度、バルブ径、テール幅、および必要数量をお送りいただければ、評価と見積もりを行います。
