カスタム取り外し可能断熱ブランケットの測定方法

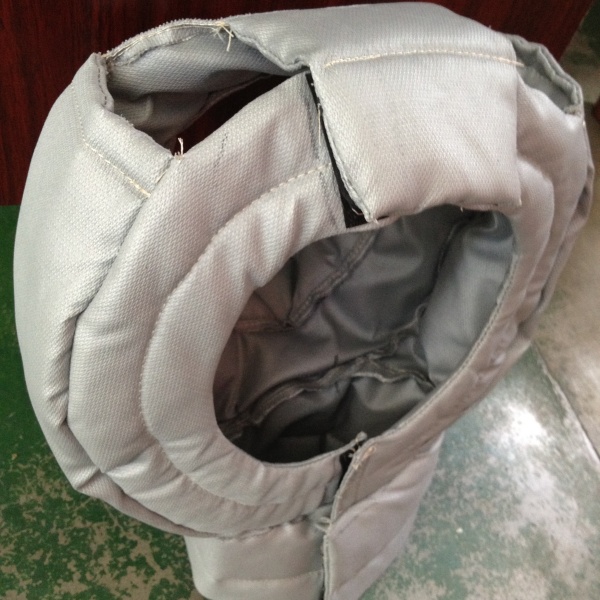

カスタム断熱ブランケットの適合性は、その型紙を作成するために使用される情報に依存します。全長と直径は有用な出発点ですが、バルブステム、フランジ、サポートブラケット、ケーブルエントリー、ドレンポイント、またはカバーを開くために必要なスペースまでは示されません。

このガイドでは、取り外し可能な断熱ブランケットの実用的な測定方法、撮影すべき写真、および寸法と一緒に提供すべき動作の詳細について説明します。これは、バルブ、パイプ、フランジ、フィルター、ドラム、その他の産業機器に適用されます。

完成したカスタムカバーおよびプロジェクト製造については、カスタム取り外し可能断熱ブランケットメーカーページをご覧ください。既存のブランケットタイプは、取り外し可能断熱ブランケットカテゴリーでも確認できます。

なぜ全体的な測定値が1つだけでは不十分なのか

産業機器が単純な円柱や長方形の箱であることは稀です。バルブにはボンネット、ハンドホイール、アクチュエーター、フランジ、ドレン接続部がある場合があります。フィルターハウジングには、取り外し可能な蓋、圧力計、サポートレッグ、複数のノズルが含まれる場合があります。ドラムにはハンドル、上部開口部、排出口、加熱システムがある場合があります。

主要な直径と長さのみが提供された場合、ブランケットは高温表面を覆うことはできても、操作やメンテナンスを妨げる可能性があります。使用可能な型紙を作成するには、次の4つの質問に答える必要があります。

• どの表面を断熱する必要がありますか？
• どの部品を露出またはアクセス可能な状態にしておく必要がありますか？
• ブランケットはどこで開閉できますか？
• 近くのどのコンポーネントが取り付けや取り外しを制限していますか？

したがって、測定プロセスはメジャーではなく、断熱境界から始める必要があります。

ステップ1：断熱境界をマークする

カバーの開始点と終了点を決定します。これらの点を図面または写真に直接マークします。境界は、隣接する配管、固定断熱材、または別の取り外し可能なセクションへのすべての接続部周辺で明確にする必要があります。

バルブの場合、ブランケットはバルブ本体のみを覆うことも、フランジと隣接するパイプの一部を両方含めることもできます。フィルターの場合、蓋のクランプとドレンを露出させたまま本体を覆うことができます。ドラムの場合、本体ジャケットと個別の蓋カバーに分割されることがあります。

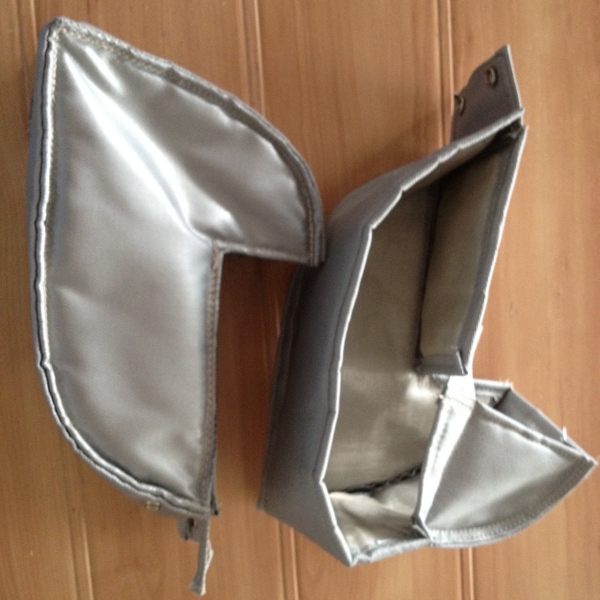

複数の部品が必要な場合は、各セクションに単純な部品名または番号を割り当てます。これにより、製造中に測定値、図面、写真を照合しやすくなります。

ステップ2：基本的な機器の寸法を記録する

ミリメートルまたはインチを一貫して使用してください。すべてのシートに単位を明記してください。同じ寸法表内で単位を混在させないでください。

新しいブランケットを既存の層の上に設置する場合を除き、裸の機器を測定してください。別の層をそのまま残す場合は、その層の仕上がり外径と厚さを明記してください。

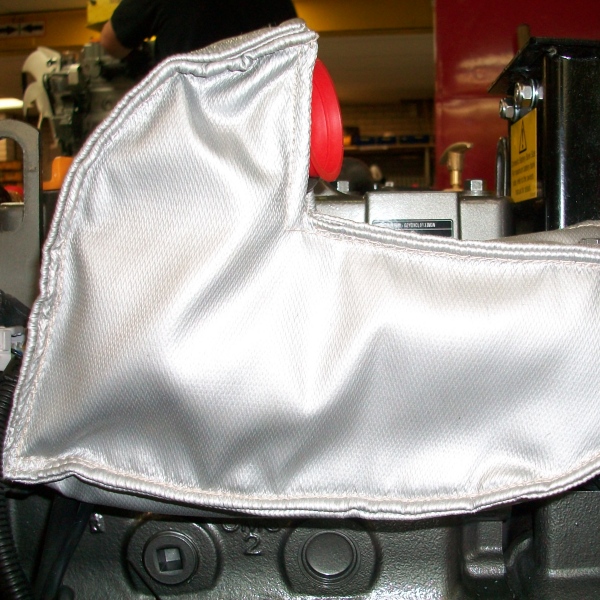

ステップ3：すべての突起物と干渉点を測定する

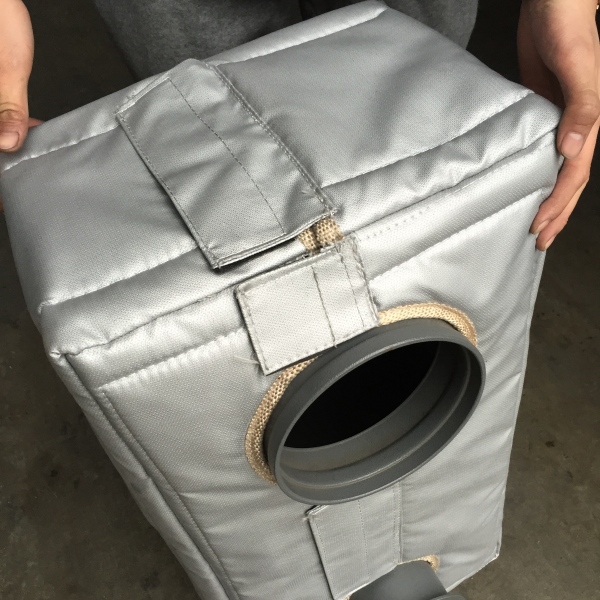

突起物とは、ブランケットの主要な形状を貫通または突出しているあらゆる部品を指します。一般的な例として、バルブステム、ハンドル、アクチュエータ、ゲージ、センサー、ケーブル、サポートブラケット、吊り上げ用ラグ、ドレン、ベント、小さな分岐管などがあります。

各突起物について、以下を記録してください：

• 幅または外径
• 機器の主要表面からの高さまたは長さ
• 固定された基準端または中心線からの位置
• 向いている方向
• 動作中に固定されたままか、動くか
• ブランケットをその周囲で開く必要があるか、または上から被せられるか

突起物を単に「左側」や「右側」と表現しないでください。写真によって見る方向が変わる可能性があるためです。入口側、出口側、上部中心線、フランジ面など、ラベル付けされた基準を使用してください。

断熱ジャケット用のバルブの測定方法

バルブの形状は、バルブの種類、圧力クラス、端部接続、アクチュエータの配置によって異なります。呼び径やバルブサイズだけでは外部形状を定義できません。

カスタムバルブジャケット用に、以下の寸法を収集してください：

1. バルブ両側の配管外径。
2. 該当する場合は、フランジ外径およびフランジ厚さ。
3. 外側のフランジ面間、または選択したブランケット端間の面間長さ。
4. バルブ本体の最大幅および高さ。
5. 配管中心線からボンネット上部までの距離。
6. ステム径、ステム高さ、およびステムの方向。
7. ハンドホイールの直径および操作に必要なスペース。
8. アクチュエータが含まれている、またはすぐ近くにある場合は、アクチュエータの長さ、幅、高さ。
9. ドレン、バイパスライン、センサー、ブラケットの位置とサイズ。
10. ジャケットの閉鎖および取り外しに必要な利用可能スペース。

ハンドホイールやアクチュエータを断熱材の外側に残す必要があるかどうかを明確に記載してください。ほとんどのバルブカバーはステムやボンネットの周囲に形状に合わせた開口部を必要としますが、正しいレイアウトは実際の機器によって異なります。

完成した構造の例については、以下を参照してください：取り外し可能なバルブ断熱ジャケット。

配管、エルボ、フランジの測定方法

直管セクション

配管外径と必要な断熱長さを記録してください。ブランケット範囲内の溶接部、クランプ、サポート、識別プレート、計器類に注意してください。配管に既に取り外し不可能な固定断熱材がある場合は、新しいカバーが適切に適合するように、その断熱材の外径を測定してください。

エルボ

配管外径、エルボ角度、中心線半径（わかれば）、および各端部の利用可能な直線長さを記録してください。エルボに対して直角に撮影した写真が役立ちます。エルボが壁や他の配管に近い場合は、最小クリアランスを含めてください。

フランジ

フランジ外径、フランジ厚さ、ボルトの突出量、およびフランジペアの合計面間長さを記録してください。ブランケットがフランジのみを覆うべきか、隣接する配管の断熱材にも重ねるべきかを示してください。

フランジの頻繁な点検が必要な場合は、推奨される開放方向を確認してください。クロージャー（開閉部）は設置後にアクセス可能である必要があり、壁、床、または隣接する配管に密着させて配置しないでください。

フィルターおよびストレーナーの測定方法

フィルターやストレーナーは、清掃やエレメント交換のために定期的な開放が必要です。ブランケットのパターンは、機器を1つの密閉容器として扱うのではなく、メンテナンス方法に従う必要があります。

本体直径、本体長さ、蓋またはカバーの直径、蓋の深さ、クランプの配置、入口と出口の位置、ドレンの位置、圧力計の位置、およびサポートの詳細を記録してください。通常のメンテナンス中に取り外される部品を明記してください。

バスケットストレーナーやフィルターハウジングの場合、本体セクションと蓋セクションを分ける方が実用的な場合があります。Y型ストレーナーには、角度のついた分岐部やドレンプラグの周囲に形状を合わせたピースが必要になることがあります。写真は、機器が組み立てられた状態と、可能な場合は通常のメンテナンス開放位置にある状態の両方を撮影してください。

「カスタム取り外し可能フィルター断熱カバー」ページでこの製品タイプをご覧ください。

ドラム、タンク、および小型容器の測定方法

円筒形のドラムや容器の場合、本体の直径または円周、直胴部の高さ、および上部と下部の形状を記録してください。すべてのノズル、ハンドル、脚、クランプ、吊り上げポイント、出口、および制御コンポーネントを測定してください。

蓋が開くのか、取り外せるのか、固定されているのかを明記してください。容器の上部から充填、清掃、点検を行う場合は、全体を覆うカバーよりも、蓋専用のカバーの方が実用的な場合があります。床置きの機器の場合は、容器の下の隙間を測定し、断熱材をベースの上で止めるべきかどうかを示してください。

「カスタム取り外し可能ドラム断熱カバー」ページに、ドラム用途の購入ルートが記載されています。

ステップ4：測定の基準となる写真を撮影する

写真は、表で説明するのが難しい形状を説明するのに役立ちます。写真は測定値を補足するものであり、置き換えるものではありません。

少なくとも以下の視点から撮影してください：

• 正面からの全体図1枚
• 背面からの全体図1枚
• 各側面からの図1枚ずつ
• アクセス可能な場合は上部からの図1枚
• ステム、ハンドル、ゲージ、ブラケット、およびその他の突出部のクローズアップ写真
• 近くの配管、壁、床、構造物を含む広角の現場写真

選択した写真には、定規、メジャー、または明確に識別できる基準物を置いてください。カメラは、撮影対象の表面に対してできるだけ正対させてください。機器に非常に近づいて撮影した広角画像は、比率を歪める可能性があります。

写真のコピーに直接、測定用の文字を記入してください。同じ文字を寸法表にも使用してください。例えば、Aは全長、Bは本体直径、Cはステムの高さを示すことができます。

ステップ5：可能であれば図面、テンプレート、またはサンプルを提供する

寸法が記載された機器図面は、設置されたユニットを正確に表している場合、最良の出発点となります。正確な断熱境界を強調し、元の図面が発行された後に追加されたコンポーネントがあれば特定してください。

平坦な形状や適度に複雑な形状の場合は、物理的なテンプレートが輪郭を定義するのに役立ちます。安定したシート材を使用し、機器側と外側をマークし、すべての切り欠きを特定してください。サンプルカバーを評価することも可能ですが、損傷、収縮、または現場での改造がある場合は、意図せずコピーされないように注意書きを添えてください。

3Dファイルは複雑なプロジェクトをサポートする場合がありますが、メンテナンスアクセス、クロージャーの位置、必要な断熱境界に関する情報の代わりにはなりません。

現場測定値に製造上の余裕（マージン）を加えないこと

見積もりで完成品のブランケット寸法が特に要求されない限り、実際の機器寸法を提供してください。ブランケットメーカーは通常、パターン作成時に断熱材の厚さ、縫製の構造、重なり、およびクロージャーの配置を考慮に入れます。

現場担当者が独自の余裕を加えて明記しなかった場合、同じ余裕が二重に加算される可能性があります。これにより、カバーが大きすぎたり、開口部がずれたり、クロージャーが緩んだりする原因となります。

寸法にすでに含まれている公差は、明確に記載してください。例えば、円周が実際の金属表面のものか、既存の断熱材の外側のものか、あるいは必要な完成カバーの円周なのかを特定してください。

ステップ6：動作条件を記録する

寸法は形状を定義しますが、構造を定義するものではありません。測定シートに以下のサービス情報を記載してください：

• 通常の連続表面温度
• 想定される最大温度または短時間の温度
• 屋内または屋外の設置
• 水、蒸気、油、燃料、化学薬品、または洗浄水への曝露
• 振動、動き、または頻繁な取り扱い
• 必要な断熱材の厚さ（指定がある場合）
• 目標とする表面温度または熱損失の目標値（該当する場合）
• 防音処理の必要性（関連する場合）
• 取り外しおよび再取り付けの想定頻度

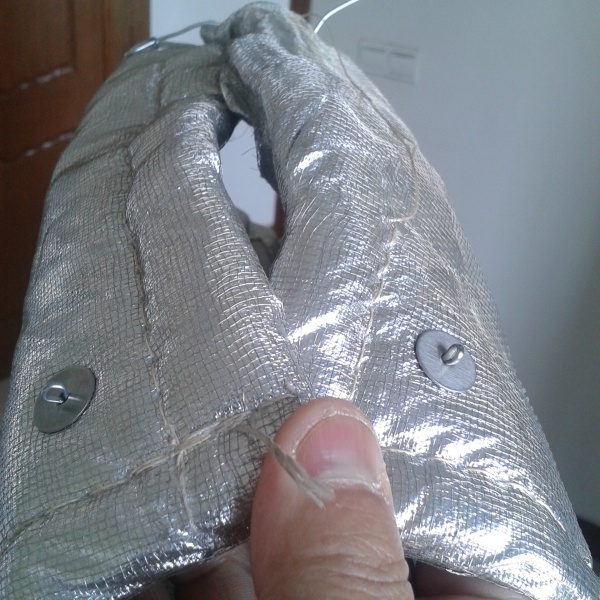

これらの詳細は、外側の生地、高温面ライニング、断熱コア、縫製糸、および固定方法を決定するのに役立ちます。これらのコンポーネントを個別に調達する購入者は、既存の 取り外し可能な断熱ブランケットの素材 ガイドを確認できます。

ステップ7：ブランケットの取り付け方法を示す

パターンが機器に適合していても、開口方向が間違っていると取り付けが困難になる場合があります。作業者がどこに立ち、どこに手を伸ばし、カバーを所定の位置に引っ張ることができるかを確認してください。壁、床、ガード、または隣接するコンポーネントによって塞がれている側面があれば、それを示してください。

大型機器の場合は、ブランケットの取り付けが1人で行えるか、複数人で行う必要があるかを明記してください。複数ピースのカバーには、明確な組み立て順序と一致する識別マークが必要です。頭上での取り付けが必要な場合は、重量、持ち上げ用のアクセス、および一時的なサポートが設計に影響を与える可能性があります。

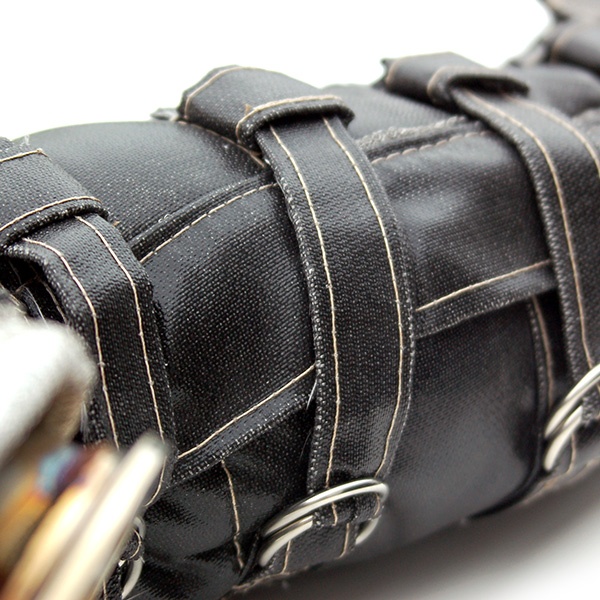

クロージャーシステムは、ブランケットを配置した後もアクセス可能である必要があります。また、可動部品から遠ざけ、バルブ、ハンドル、または点検箇所の操作を妨げないようにする必要があります。

よくある測定ミス

呼び径（Nominal Pipe Size）を実際の外径として使用する

呼び径はシステム上の呼称であり、測定された外径と一致しない場合があります。実際の外径を記録するか、該当する配管規格とサイズを明確に特定してください。

本体のみを測定する

フランジ、ボンネット、クランプ、ブラケットが最大寸法になることがよくあります。全体の外形寸法を測定し、本体は別途記録してください。

障害物の位置を定義せずに残す

位置情報のない切り欠きサイズは不完全です。固定された端部、フランジ面、または中心線から測定し、開口部を正しく配置できるようにしてください。

取り付けクリアランスを無視する

カバーには、巻き付け、重ね合わせ、閉じるためのスペースが必要です。近くの壁、配管、プラットフォーム、ガードまでの距離を記録してください。

ラベルのない写真を送る

異なるユニットの写真は混同されやすいです。すべての画像セットに機器タグ、部品番号、または測定シートの参照番号を追加してください。

実際の寸法と追加の許容値を混同する

何を測定したかを正確に明記してください。断熱材、継ぎ目、または重なり部分のための余裕を勝手に追加しないでください。

カスタム断熱ブランケット見積依頼（RFQ）チェックリスト

問い合わせを送る前に、パッケージに以下が含まれていることを確認してください：

• 機器名、タグ番号、数量
• 単位付きの測定図面
• 定義された断熱境界
• 全長、幅、高さ、直径、または円周
• フランジ、接続部、および突出部の寸法
• ハンドル、アクチュエータ、計器、ドレン、ブラケットの位置
• 機器周辺のクリアランス
• ラベル付けされた複数の角度からの写真
• 連続運転温度および最高運転温度
• 屋内、屋外、および環境暴露の詳細
• メンテナンスアクセスおよび取り外し頻度
• 指定がある場合は、必要な素材、厚さ、または性能目標
• ラベル付け、梱包、および配送要件

一部の情報が利用できない場合は、推定せずに「不明」とマークしてください。BSTFLEXは利用可能なデータを確認し、パターン承認前にどの不足寸法が必要かを特定できます。

よくある質問

カスタムの取り外し可能な断熱ブランケットは、写真から見積もることができますか？

写真は予備審査の参考にはなりますが、通常、製造前には寸法が必要です。選択した画像にメジャーやスケールを入れ、あらゆる関連する角度から機器にラベルを付けてください。

機器は高温時と低温時のどちらで測定すべきですか？

現場での測定は、現場の安全手順に従う必要があります。寸法を測定した際の条件を記録し、考慮すべき重要な熱移動や膨張があれば特定してください。

直径と円周のどちらを測定すべきですか？

どちらも有用です。直径は通常の円形コンポーネントに適しています。円周は、設置済みの機器や完全に円形ではない形状の場合により実用的です。測定箇所を正確に明記してください。

寸法に断熱材の厚みを含める必要がありますか？

実際の機器の寸法を提供し、必要な断熱材の厚みを別途記載してください。ブランケットが既存の断熱材を覆う場合は、その層の仕上がり外寸を提供してください。

1つのブランケットで複数の類似したバルブに対応できますか？

外寸や干渉ポイントが完全に同じであれば可能な場合があります。バルブの種類や呼び径だけに頼らず、実際の測定値を比較してください。

機器の図面がない場合はどうすればよいですか？

寸法を記入した簡単な手書きのスケッチを作成し、複数の角度からの写真と組み合わせてください。明確な現場スケッチは、設置済みの機器と一致しない古い図面よりも役立つことがよくあります。

ブランケットの開口部はどこに配置すべきですか？

開口部は作業者がアクセスしやすく、可動部、漏れ点検箇所、障害物のある側面を避ける必要があります。写真や図面で利用可能な作業スペースを示してください。

物理的なサンプルは必要ですか？

すべてのプロジェクトで必要なわけではありません。図面、測定値、写真で十分な場合が多いです。複雑な形状、不規則な形状、または以前に改造された機器の場合は、サンプルやテンプレートが役立つことがあります。
