ファイヤースリーブのサイズ表：ホース外径および継手に適したスリーブ内径の選び方

ファイヤースリーブはホースに適合しても、その端部継手を通過できない場合があります。また、継手を通過できても、ホースに対して緩すぎる場合もあります。これらは別々の確認事項であり、有用なファイヤースリーブのサイズ表は両方に対応している必要があります。

ホース、チューブ、または完成したケーブル束の実際の外径からスリーブの内径を選択してください。次に、スリーブが通過しなければならない最大の継手またはコネクタ、取り付け順序、および必要な保護長を確認してください。ホースの口径やホースのダッシュ番号だけでファイヤースリーブを選択しないでください。

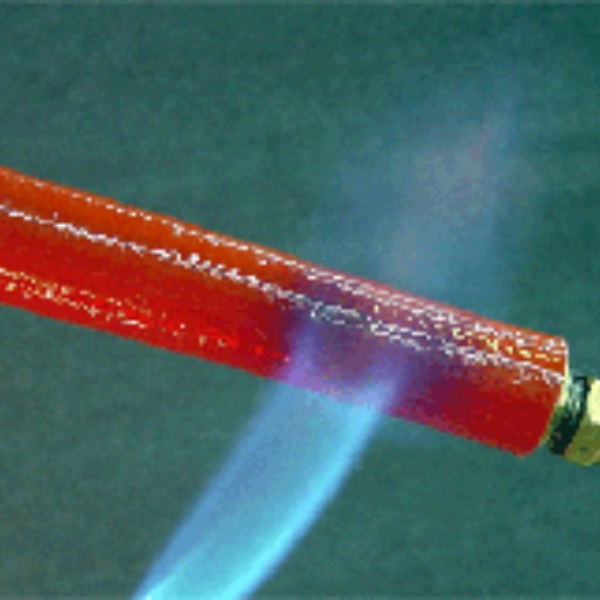

以下の呼び径は、以下の製品から選択するための出発点となります。BSTFLEX ファイヤースリーブ製品群最終的な適合性は、選択した製品の寸法と実際の組み立て品に対して確認する必要があります。

ファイヤースリーブサイズ表：選択された BSTFLEX EFRS 寸法

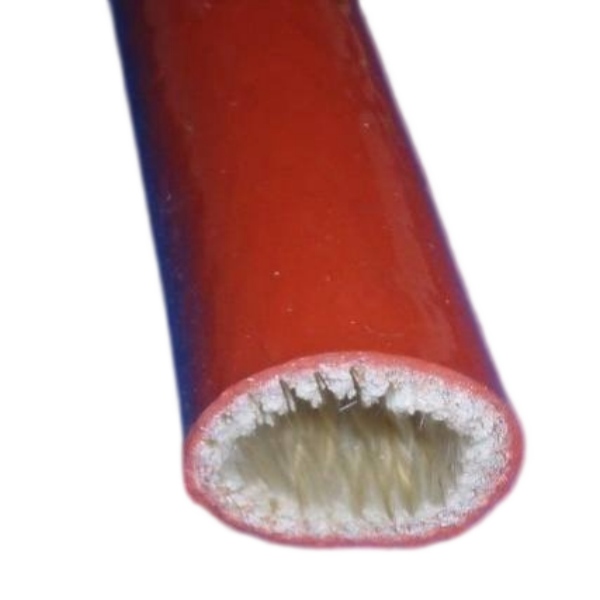

この表は、以下の製品の選択されたカタログサイズを一覧にしたものです。EFRS 編組シリコンガラス繊維ファイヤースリーブ寸法はスリーブ自体を表すものであり、適合するホースの寸法ではありません。

ミリメートルおよびインチの記載はカタログ上のサイズ呼称であり、正確な換算値や製造公差ではありません。例えば、1インチは正確には25.4mmですが、対応するカタログ上のメートル法呼称は25mmです。注文書には、基準となる単位と寸法公差を明記してください。

これは公称スリーブサイズ表であり、承認済みのホースとスリーブの適合表ではありません。25mmのスリーブ呼称は、そのスリーブが25mmのホースに適合することを保証するものではありません。選択した構造について、追加のサイズ、寸法公差、および適合推奨事項を確認する必要があります。

ホースのダッシュサイズとファイヤースリーブのダッシュサイズは同じ選択基準ではありません

多くの油圧ホースシリーズにおいて、ホースのダッシュ番号は1/16インチ単位の公称内径を表します。-8ホースは一般的に1/2インチの内径を指します。これは外径を表すものではなく、外径は補強層や外被の構造によっても異なります。

上記のスリーブ表において、-8はスリーブの公称内径1/2インチを表します。番号が一致するという理由だけで-8ホースに-8スリーブを合わせると、ホースの肉厚が考慮されません。

ANサイズでファイヤースリーブを探す際も同様の注意が必要です。継手の呼称は、ホースの外被、クリンプフェルール、またはコネクタ全体の寸法を測定したものではありません。ホースと継手の図面、または測定したアセンブリ寸法を使用して、それらの値を確定してください。

アセンブリを2つの異なる箇所で測定する

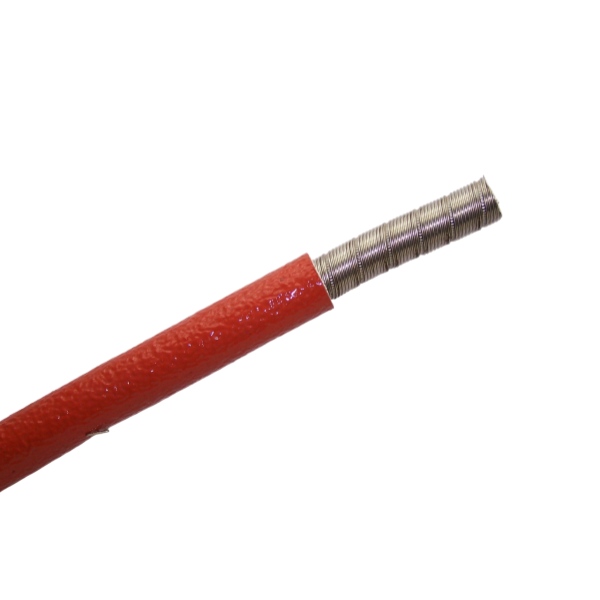

スリーブの内側に残るセクション

ホースの外被の上から、押しつぶさないようにホースの外径を測定してください。ホースが完全に円形ではない箇所があるため、複数の場所と方向で確認してください。ファイヤースリーブの下に残る恒久的な外層や局所的な特徴があれば、それらも含めてください。

OEM図面の場合は、手元にある1つのサンプルに頼るのではなく、許容される最大外径を使用してください。小さな製造サンプルで適合したものが、寸法の上限では適合しない可能性があります。

取り付け経路上の最大の突起物

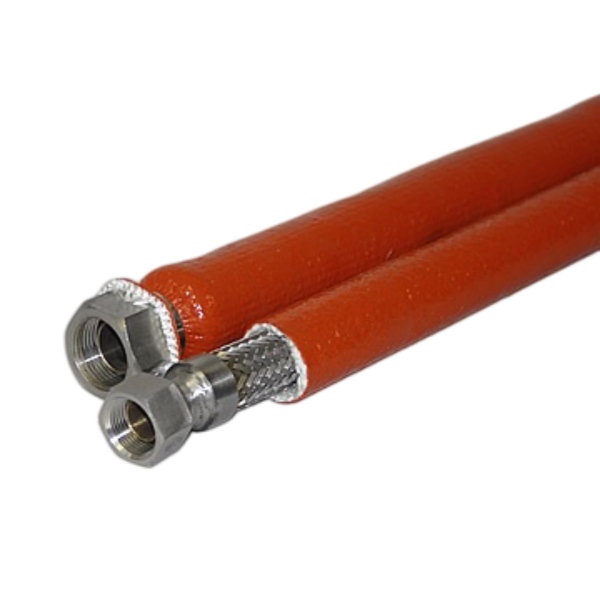

クリンプ加工やコネクタの組み立て後にスリーブを取り付ける場合は、スリーブが通過しなければならない最大の突起物を測定してください。これはホース自体ではなく、フェルール、スイベルナット、コネクタ本体、ロック機構、または保護キャップである可能性があります。

六角形の継手の場合は、二面幅のレンチサイズだけでなく、対角の寸法も確認してください。エルボや不規則な形状のコネクタも取り付けテストが必要です。1箇所の直径測定だけでは、スリーブが通過する経路を完全に把握することはできません。

機器の安全なサービス手順に従って測定を行ってください。スリーブの適合を確認するために、加圧状態の接続部を決して緩めないでください。

ファイヤースリーブにはどれくらいのクリアランスが必要ですか？

呼び径と使用可能なクリアランスを区別してください。円形アセンブリの場合、基本的な寸法確認は以下の通りです。

利用可能な直径クリアランス ＝ 使用可能なスリーブ内径 － コンポーネント外径

製品選定にあたっては、使用可能な最小スリーブ内径とコンポーネントの最大外径を比較してください。その上で、特定の製品、保護対象の長さ、および取り付け方法について、組み立てに必要なクリアランスを合意する必要があります。単一の固定的な許容値でその確認を代替することはできません。

以下の計算は、直径クリアランスと半径方向クリアランスの違いを示しています。これは、円形の21.0 mmホースと、記載された実際の使用可能スリーブ内径を想定したものであり、公差の割り当てやカタログサイズの承認を行うものではありません。

計算のみで最適なスリーブを選択することはできません。コーティングを損傷せずにサンプルを取り付けられるか、意図した曲げに追従するか、過度な折り目なしにしっかりと固定されるかを確認してください。柔軟な繊維アセンブリでは、隙間が必ずしも均一に保たれるとは限りません。

計算例：38 mmフェルール付き25 mmホース

ホース外径が25 mm、フェルールの最大外径が38 mmである仮想的なアセンブリを検討します。

呼び径29 mmのスリーブはホース本体の周囲に余裕があるように見えますが、その呼び内径はフェルールよりも小さくなっています。継手に無理やり伸ばして被せることを前提に注文すべきではありません。

呼び径38 mmのスリーブでは、38 mmのフェルールに対して確実なクリアランスを確保できません。呼び径41 mmのスリーブは継手より大きく見えますが、25 mmホースの周囲にかなりの隙間が残ることになります。実際のスリーブ寸法、公差、継手の形状が重要であるため、どちらの比較も取り付けの承認にはなりません。

評価には3つの実用的なルートがあります。新しいホースの製造時に、障害となる端部が組み立てられる前に適切なサイズのチューブ状スリーブを取り付けること、完成した継手に通すことができ、かつホースに沿って適切に適合するチューブ状構造を検証すること、または保護セクションに合わせてサイズ調整された開閉可能なスリーブを使用することです。

スリーブを取り付けるためだけに、恒久的に圧着された継手を取り外さないでください。取り付けの変更は、ホースアセンブリメーカーが承認したプロセス内で行う必要があります。

ニット構造は継手のクリアランス問題を解決しますか？

「ニット製ファイヤースリーブ」は、編組チューブとは異なる繊維構造を提供し、適合性や取り付けの柔軟性が重要な場合に役立ちます。ただし、それが普遍的な拡張率を提供するわけではありません。

実際のコーティング済みスリーブについて、許容される取り付け拡張量を問い合わせてください。継手の形状、コーティングの状態、取り付け後の仕上がり範囲を評価してください。コーティングされていない編組や他のスリーブ製品の拡張に関する主張を、シリコンコーティングされたファイヤースリーブに適用しないでください。

過度な力を加えずに継手を通すことができない場合は、サイズの小さいスリーブを無理やり取り付けるのではなく、サイズや取り付け方法を再検討してください。

ラップアラウンド型スリーブのサイズは閉じた状態の適合性で決める

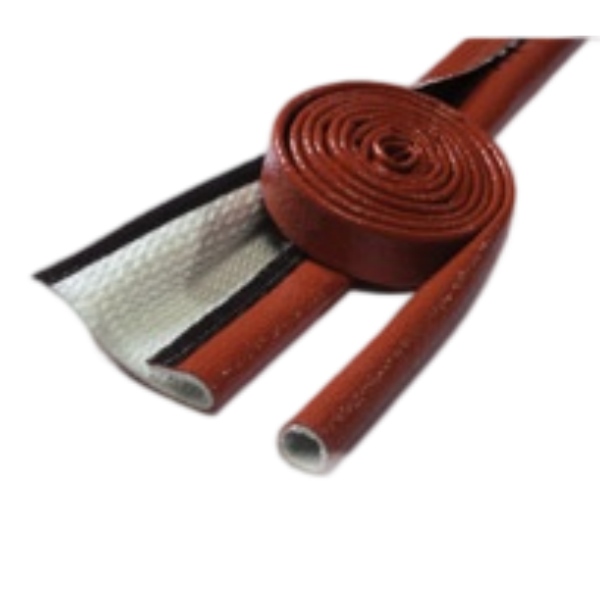

端部からアクセスできない取り付け済みアセンブリの場合、「スナップラップ式ファイヤースリーブ」は、継手にチューブをスライドさせる代わりとなる手段を提供します。開閉可能な構造であれば継手を通す必要はありませんが、最終的な適合性を確認する必要性は変わりません。

保護するホースまたはバンドルの外形寸法、必要な被覆長、および閉鎖方法を指定してください。使用可能な閉鎖時直径と必要な重なり幅を問い合わせてください。平坦な状態の材料幅は、閉じた状態のスリーブ内径と同じ仕様ではありません。

サンプルアセンブリで閉鎖状態を承認してください。継ぎ目は、曲げた箇所で引き離されたり、保護セクションが露出したりすることなく、設計通りに閉じる必要があります。選択した閉鎖構造の耐熱適合性を個別に確認してください。

ケーブルバンドルおよびワイヤーハーネス用ファイヤースリーブのサイズ選定

ケーブルバンドルは、スリーブ内部に収まる状態の配置で測定してください。個々のケーブル直径を足し合わせることは、特にケーブルのサイズが異なる場合や経路に沿って位置が変わる場合、完成したバンドルの測定の代わりとしては信頼できません。

最大の断面、局所的な分岐、およびコネクタの寸法を記録してください。円形ではないバンドルの場合は、幅と高さの両方を、断面のスケッチまたは写真とともに提供してください。完全に円形のホースとして扱うのではなく、実際の形状で適合性を確認してください。

筒状のスリーブには、コネクタ上を通る実行可能な経路も必要です。分岐や固定された末端部によってその経路が確保できない場合は、開閉式または個別に分割された保護設計を検討してください。1つの特大サイズのチューブですべての場所に適合するとは考えないでください。

肉厚、曲げ、保護長を含めること

内径は、取り付けられたアセンブリにおける1つの寸法に過ぎません。単純な円形の推定として、スリーブの外径は内径に肉厚の2倍を加えたものです。継ぎ目、クロージャー、局所的な圧縮によって実際の外形寸法が変わる可能性があるため、サンプルを使用してブラケットや近接部品とのクリアランスを確認してください。

必要な被覆範囲は、端点間の直線距離ではなく、配線されたアセンブリに沿って測定してください。スリーブの開始位置と終了位置を特定し、承認された末端処理と図面上の許容移動量を考慮してください。

スリーブを取り付けたアセンブリを、意図した曲げ半径および許容される全移動範囲で確認してください。スリーブによってホースがホース仕様で許容される以上の急な曲げを強いられたり、被覆が必要な領域から後退したりしてはなりません。

寸法が適合したからといって、熱的適合性が証明されたと見なさないでください。より広範な用途の検討には、以下を使用してください。ファイヤースリーブの選定および熱保護ガイド。

ファイヤースリーブのサイズ推奨のために送付すべき情報

「1/2インチホース用ファイヤースリーブ」といったリクエストでは、いくつかの寸法が未解決のままになります。以下の情報を含む見積依頼（RFQ）は、サプライヤーにとって選定のための有用な基準となります。

生産注文を出す前に、取り付けの容易さ、フィッティングの通過、完成後の被覆範囲、該当する場合はクロージャーの噛み合わせ、および動作の自由度についてサンプルを承認してください。公称径のみに頼って後続の注文が行われないよう、承認されたスリーブの部品番号と構造を記録してください。

ファイヤースリーブのサイズ選定に関する質問

1/2インチのファイヤースリーブは1/2インチの油圧ホースに適合しますか？

ラベルが一致しているからといって適合するとは限りません。ホースの呼称は通常その内径を表しますが、スリーブの呼称はその内径を表します。スリーブを選択する前に、ホースの外径を測定し、取り付け経路を確認してください。

スリーブの内径を平らにした状態の幅から測定できますか？

平置き幅を内径として扱わないでください。繊維の肉厚、折り目、および測定方法が関係に影響します。サプライヤーが提示するスリーブ内径または使用可能な適合範囲に基づいて注文し、公差が重要な場合は測定方法を明確にしてください。

常に1サイズ大きいものを選ぶべきですか？

いいえ。カタログの増分は均一ではなく、1サイズ大きくしてもフィッティングの寸法、スリーブの公差、または長い取り付け経路は考慮されません。寸法を使用してサイズを絞り込み、その後、必要なクリアランスとサンプルの適合性を確認してください。

編組、ニット、スナップラップスリーブに同じサイズチャートを使用できますか？

互換性の保証にはなりません。このページのチャートは、選択されたEFRS筒状スリーブのサイズを示しています。他の構造の寸法、取り付け時の挙動、および閉じた状態での適合性は個別に確認してください。

BSTFLEXファイヤースリーブのサイズ選定サポートをリクエストする

「油圧ホース用耐火スリーブ」プロジェクトについては、実際のホースの外径、最大の継手寸法、必要な被覆長さ、および取り付け段階をお送りください。ケーブルアセンブリの場合は、完成した束の寸法とコネクタのレイアウトを含めてください。

サイズ推奨、サンプル、またはOEM見積もりについては、BSTFLEXまでお問い合わせください。スリーブが取り付け経路と最終位置の両方に対して評価できるよう、図面またはアセンブリの写真を添付してください。
