既存ホース用取り外し可能ファイヤースリーブ：スナップ式、面ファスナー式、チューブ式のどれを選ぶべきか？

既存のホースアセンブリでは、両端の継手がすでに接続されている場合や、経路が機器の背後を通っている場合、またアクセスが露出した短いセクションに限定されている場合があります。そのような状況では、耐火スリーブに関する最初の質問は呼び径ではありません。管状スリーブに実用的な取り付け経路があるかどうかです。

取り外し可能な耐火スリーブは長手方向に開くため、継手に通す代わりにホースに巻き付けることができます。スナップ式と面ファスナー式のクロージャーは、その開口部を閉じる2つの方法を提供します。管状の耐火スリーブは、端部へのアクセスが可能な場合や、計画的なホース交換時に保護材を取り付けられる場合に選択肢となります。

取り付けおよびメンテナンス作業に基づいて形式を選択し、その熱的適合性を確認してください。BSTFLEX 耐火スリーブシリーズには、これらの異なる要件を評価するためのスナップラップ式、面ファスナー式、および管状の構造が含まれています。

スナップ式、面ファスナー式、または管状：各形式の適合場所

この比較は取り付けの違いを特定するものであり、耐熱性の普遍的なランキングではありません。金属製スナップが自動的にスリーブをより高温の用途に適したものにするわけではなく、閉じたチューブ自体が耐火性能を確立するわけでもありません。

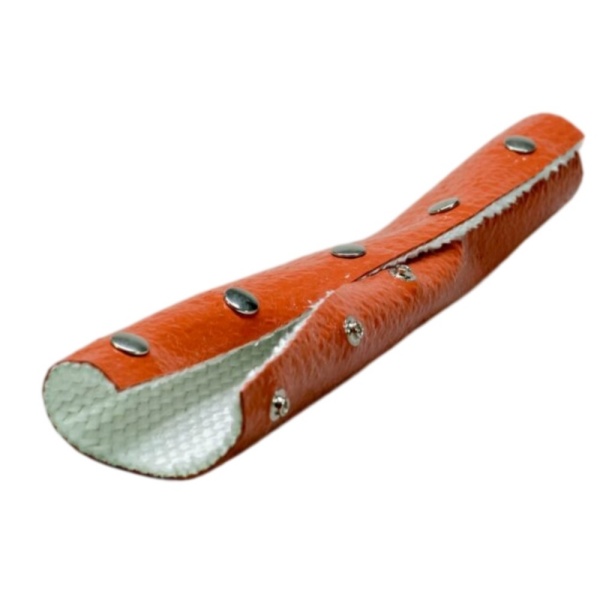

スナップラップ式耐火スリーブ：ボタンが閉まるかどうか以上の確認を

BSTFLEX スナップラップ耐火スリーブは、BSTFLEX snap wrap firesleeveシリコンコーティングされたグラスファイバー保護材と金属製スナップクロージャーを組み合わせています。このスリーブは長手方向に開くことができ、アセンブリの周囲に配置し、カバー全体を継手に通すことなく閉じることができます。

取り付けることで各締結位置に手が届き、確認できる場合にのみ、この構造を検討してください。窮屈なホースバンクでは、作業者がホースをねじったり、スリーブをブラケットに無理に押し付けたりすることなく、嵌合部品を押し合わせることができるか確認してください。

重要な点検箇所はスナップの間でもあります。スリーブのすべてのボタンが留められていても、曲げ部分で意図した重なりが失われる可能性があります。曲げの外側や機器の許容移動範囲を含め、実際の経路で閉じた状態のフィット感を承認してください。

合意された構造において、ファスナーの間隔、重なり、および端部の位置を指定してください。1つのスナップパターンがすべての径、曲げ、または保護長さに適合すると仮定することは避けてください。

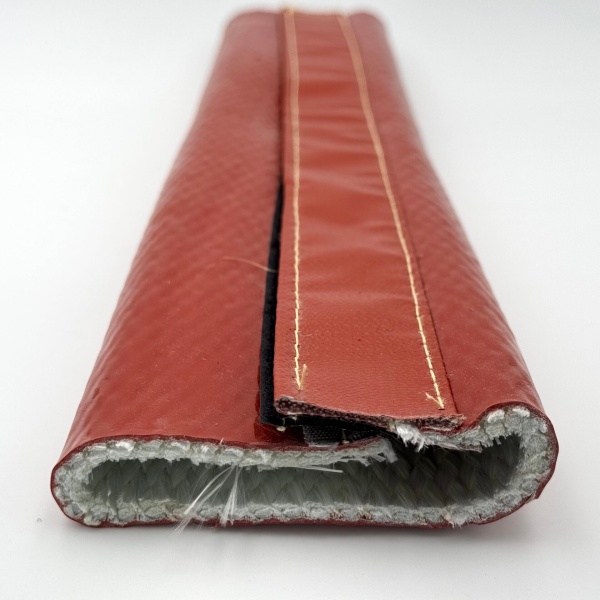

面ファスナー付きファイヤースリーブ：生地だけでなくファスナーも指定する

BSTFLEX面ファスナー付きファイヤースリーブは、既存のホースやケーブルに別の開閉可能な形態を提供します。VFRS製品は、難燃性ナイロン製面ファスナーがガラス繊維糸で内部に縫い付けられた、シリコーンコーティング編組グラスファイバーを使用しています。

この形態は、メンテナンスルーチンに長手方向のシームを開いて再度押し閉じる作業が含まれる場合に評価する価値があります。目に見える前縁だけでなく、必要な締結領域をかみ合わせるのに十分なアクセスが取り付け時に確保されているか確認してください。

シリコーンコーティングされた本体の温度数値全コンポーネントに適用して開閉部を選定しないでください。締結材、ステッチ、保護用の重なりを含む、完成した構成の動作制限およびテスト基準を要求してください。

粉塵、繊維、油、またはプロセスデブリが予想される場合は、開閉部の評価および点検計画にそれらの条件を含めてください。汚染された締結面が最初の結合力を保持すると仮定しないでください。通常の粘着テープ付き締結ストリップは、指定された縫製開閉部の承認された代替品ではありません。

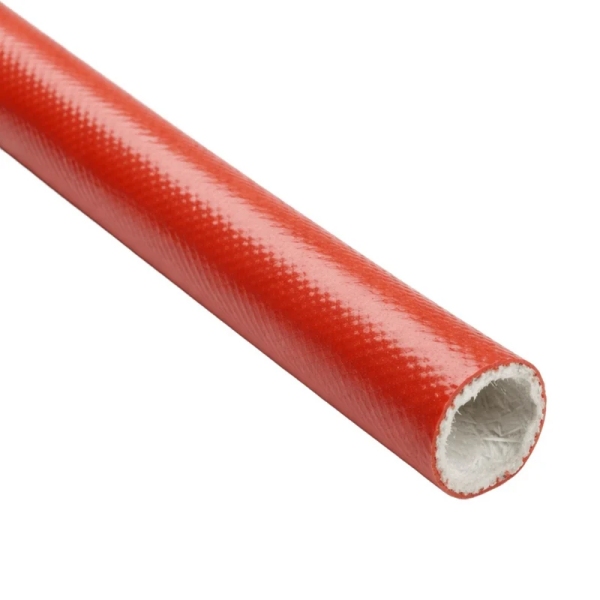

チューブ状ファイヤースリーブ：端部からのアクセスが実用的な場合はそのまま使用する

すべてのレトロフィットに着脱可能カバーが必要なわけではありません。ホースの交換がすでに予定されている場合は、承認された組み立て手順内でチューブ状スリーブを検討できます。また、アクセス可能な端部と継手の形状により無理な力をかけずに取り付けができる場合にも実用的です。

BSTFLEX EFRSチューブ状ファイヤースリーブはシリコーンコーティング編組グラスファイバーを使用しています。継手のクリアランス、曲げ、端部処理の確認は依然として必要ですが、取り付け後に締結する作業者開閉可能な長手方向の閉鎖部はありません。

取り付けプロセスが定義されており、保護された長さに沿った定期的な開閉が必要ない場合は、この方法を選択してください。通常のチューブ状スリーブを長手方向に切断し、同等の着脱可能製品として扱わないでください。それはカバー範囲を変更し、未検証のシームを生じさせることになります。

レトロフィットの成否を決定する4つの詳細

1. 閉じた状態のフィット感と重なり

保護箇所の外形寸法と着脱可能スリーブの使用可能な閉じた状態のフィット感を指定してください。フラット状態の材料幅だけでは、完成時の径や残りの重なりを確定できません。面ファスナーの締結は、都合の良い幅でスリーブを閉じてよいという許可として扱われるべきではありません。

チューブの場合、最終的なフィット感だけでなく取り付け経路も確認してください。ファイヤースリーブサイズチャートおよび継手クリアランスガイドでは、それらの寸法チェックについて個別に説明しています。

2. 危険源に対するシームの位置

熱源、および取り付け図面上で予想される飛散炎、火花、または溶融飛散の方向を特定してください。その暴露に対してシームの向きと重なりを検証させてください。すべての機械に対して正解となる単一の時計位置（角度）は存在せず、アクセスしやすいシームが自動的に適切に保護されたシームになるわけではありません。

3. ブラケット、曲げ、可動箇所

作業台上の直線サンプルだけでなく、経路全体を確認してください。クランプ、サポート、およびホースが動く領域にマークを付けます。開閉部がかみ合ったままであること、カバーが引っかからないこと、端部やファスナーが隣接するコンポーネントに押し付けられていないことを確認してください。ホースサポートの変更は、機器の承認された配置に従う必要があります。

4. 次回点検のためのアクセス

取り付け後にスリーブをどのように開くか、作業者がその下のホースをどこで確認できるかを計画してください。長尺ラインの場合は、1つの連続したカバーが最善であると仮定するのではなく、個別の点検可能なセクションに分けることを検討してください。セクション間の結合部には合意されたカバーの詳細が必要であり、利便性だけで許容可能な重なりが定義されるわけではありません。

設置済みホースに関する実用的な決定

高温機器の脇に配管された架空の油圧ホースを考えてみましょう。両端が接続されており、継手はホース本体よりも大きく、メンテナンスチームは熱保護の下にあるカバーを点検するために定期的なアクセスを必要としています。

着脱可能なファイヤースリーブは、端部へのアクセスと後からの点検の両方に対処できるため、理にかなった出発点となります。その経路でスナップラップと面ファスナーのサンプルを比較してください。スナップバージョンの場合は、すべての締結位置へのアクセスとその間のカバー範囲を確認します。面ファスナーバージョンの場合は、完全なかみ合わせ、実際のファスナー仕様、および汚染条件や暴露条件への適合性を確認してください。

ここでシナリオを変更します。ホースは計画休止期間中に交換される予定であり、承認された設計では長さに沿った頻繁な開閉を必要としません。組み立てプロセスで端部からのアクセスを提供できるため、チューブ状スリーブが実用的な選択肢となります。1つの開閉部が普遍的に優れているからではなく、メンテナンス作業によって決定が変わります。

熱保護アセンブリ全体を検証する

通常の熱暴露、熱源からの距離、予想される持続時間、および異常な炎や飛散に関する要件を提供してください。一般的な材料説明に依存するのではなく、提案されたスリーブおよび開閉部構成に適用可能な製品情報を要求してください。

試験レポートまたは承認が必要な場合は、それが同じ本体材料、シーム、開閉部、および取り付け配置をカバーしているか確認してください。切断されていないチューブ状スリーブの証拠が、改造されたラップアラウンド構造に自動的に適用されるべきではありません。

保護されるホースの動作制限をレビューに含めてください。着脱可能スリーブは、ホースの圧力定格を上げたり、その温度制限を超えた動作を許可したりするものではありません。その目的のための個別の明確な資格なしに、リーク補修、ホース破裂抑制、または高圧流体噴射ガードとして指定されるべきではありません。

「ホースの取り外しが不要」は「活線・稼働中の取り付け」を意味しない

ホースを取り外さずにファイヤースリーブを取り付けることは継手の配置について説明しているものであり、稼働中の機器で作業する許可ではありません。現場の安全整備手順に従ってください。機器をシャットダウンして隔離し、蓄積された油圧およびその他のエネルギーを制御し、作業前に安全な状態を確認してください。高温のコンポーネントが安全に取り扱える状態まで冷めるのを待ってください。

漏れ、熱損傷、または機械的損傷のあるホースは、カバーを追加する前に資格のある担当者に査定させてください。既存の欠陥を熱スリーブで隠したり、加圧ラインの周囲に手を回してファスナーを閉じたりしないでください。

レトロフィットスリーブにより、作業から取り外しおよび再接続の手順を排除できる場合があります。しかし、安全なメンテナンス時間を確保する必要性が排除されるわけではありません。

取り外し可能であることは、無期限に再利用可能であることを意味しません

スリーブを開くことで点検が可能になりますが、毎回露出した後にスリーブが使用可能であり続けることが保証されるわけではありません。コーティング、グラスファイバー本体、縫製、クロージャー、および端部処理に関する合格基準と交換基準を確立してください。

再装着する前に、破れ、縫製の損傷、スナップの歪み、不十分な固定状態、および汚染がないか点検してください。重大な火災や溶融飛散が発生した後は、専門家の評価を受けるか、承認された手順に従って影響を受けた保護材を交換してください。再閉鎖が成功したことだけを合格の判断基準にしないでください。

スリーブの識別情報と取り付けの詳細をメンテナンス記録とともに保管してください。同じ色で直径がほぼ同じであっても、構造が同じとは限りません。

取り外し可能な耐火スリーブのRFQ（見積依頼）に含めるべき項目

OEM注文やメンテナンス注文を繰り返す場合は、単なる生地のサンプルではなく、クロージャーとオーバーラップを備えた完成品サンプルを承認してください。取り付けた結果とメンテナンス時のアクセス性を、メートル単価と併せて比較してください。

取り外し可能な耐火スリーブに関する質問

スプリットタイプの耐火スリーブは、ラップアラウンドタイプの耐火スリーブと同じですか？

どちらの説明も縦方向に開くカバーを指す場合がありますが、固定システムや試験済みの構造を特定するものではありません。「スプリット」という言葉だけで注文するのではなく、クロージャー、閉じた状態のフィット感、オーバーラップ、および素材を指定してください。

高熱の近くでは、常にスナップ式クロージャーの方が面ファスナーよりも優れていますか？

留め具の名前だけで普遍的な比較はできません。本体、縫製、継ぎ目の配置、露出状況、および完成品の証拠が適合性を決定します。金属製のハードウェアであること自体が、より高い定格の保護アセンブリであることの証明にはなりません。

取り外し可能な耐火スリーブで複数のホースをまとめて保護できますか？

バンドルカバーを評価することは可能ですが、まずラインをまとめることが許可されているかを確認してください。完成したバンドルの寸法を提供し、相対的な動き、熱の蓄積、点検のためのアクセス性、および各ラインに必要なカバー範囲を確認してください。

1本のストレートスリーブで分岐や大きなコネクタをカバーできますか？

自動的にはできません。分岐またはコネクタの形状を提示して検討してください。特注のカバーや別々のセクションが必要になる場合があります。標準的なスリーブを分岐部に無理に通すと、露出部分が生じたり、正しく閉じられなくなったりする可能性があります。

レトロフィット耐火スリーブの推奨を依頼する

既存の設備については、ホースの経路、保護する長さ、外形寸法、および熱源の位置がわかる写真をBSTFLEXに送付してください。ホースを接続したままにする必要があるかどうか、および点検のためにスリーブをどれくらいの頻度で開く必要があるかを明記してください。

BSTFLEXは、その設備に対してスナップラップ、面ファスナー、およびチューブ状のオプションを、カット長さ、識別情報、梱包要件とともに評価できます。製品データ、サンプル、またはOEM見積もりを依頼するアセンブリの詳細を添えて、提案されたスリーブを作業位置で確認できるようにしてください。
