取り外し可能な断熱ブランケットの厚さはどのくらい必要か？

すべての取り外し可能な断熱ブランケットに対して、唯一の正解となる厚さというものは存在しません。同じ温度の機器に設置された2つのカバーであっても、機器の直径、周囲の環境、利用可能な隙間、芯材、および要求される表面性能が異なるため、異なる断熱厚さが必要になる場合があります。

厚さを決定する上で役立つのは、そのブランケットがどのような役割を果たすべきかという点から考えることです。優先事項は、熱損失の低減、露出表面温度の低下、近接するコンポーネントの保護、プロセス温度の維持、あるいは限られたスペースへの断熱材の取り付けでしょうか？その答えによって構造が変わります。

BSTFLEXは以下を製造しています：取り外し可能な断熱ブランケットバルブ、配管、排気部品、フィルター、ドラム、および産業機器用。ブランケットの厚さは、すべての用途を1つの標準的な構造に押し付けるのではなく、機器や使用条件に合わせて調整可能です。

簡潔な回答：厚さは用途に合わせて計算しなければならない

動作温度は重要ですが、それだけでブランケットの厚さを決定することはできません。厚さの推奨値は、少なくとも以下を考慮する必要があります：

• 機器表面の通常温度および最高温度
• 要求される外表面温度または目標熱損失量
• 周囲温度、風、および屋内または屋外での使用
• 機器のサイズ、形状、および向き
• 関連温度における断熱芯材の熱伝導率
• 縫製および取り付け後の芯材の圧縮
• 完成したブランケット周囲の利用可能なスペース
• 取り外しおよび再取り付けの頻度
• 局所的な熱の通り道となる可能性のある開口部、継ぎ目、および留め具

プロジェクトの仕様書には、公称芯材厚さ、最大熱損失量、要求される外表面温度、またはこれらの要件の組み合わせが記載されている場合があります。性能が指定されている場合、厚さは温度のみのチャートから選択するのではなく、適切な熱伝達計算によって確認されるべきです。

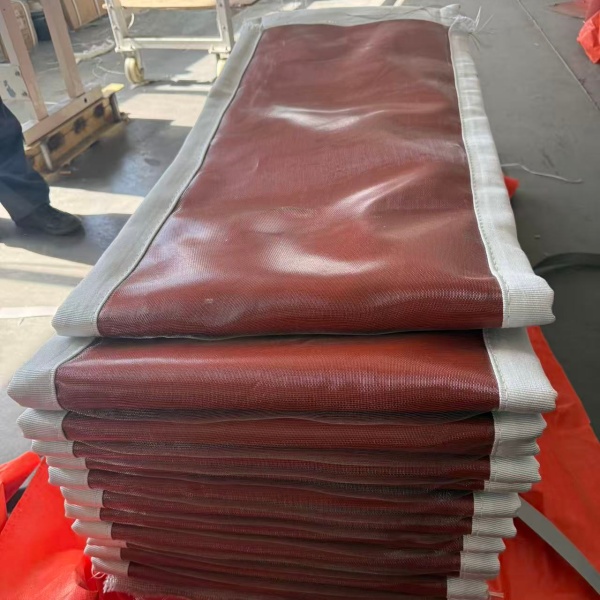

芯材の厚さと完成したブランケットの厚さは同じではない

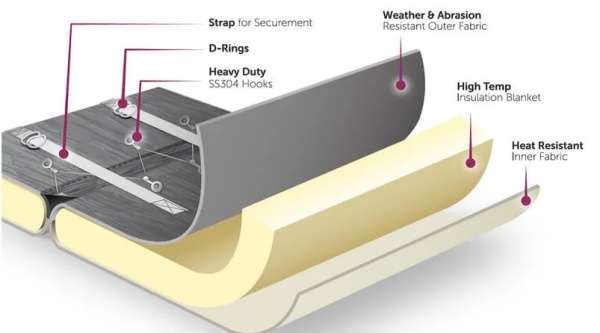

購入者は、何を測定しているのかを特定せずに「厚さ」という言葉をよく使用します。取り外し可能なカバーには複数の層があり、プロジェクト中に3つの異なる値が議論されることがあります。

取り付けられたブランケットは、すべての継ぎ目、フランジの端、または閉鎖部の周囲で完全に均一な状態を保つわけではありません。隙間が狭い場合、設計では公称芯材の値だけに頼るのではなく、最も厚くなる局所的な領域を考慮する必要があります。

要求される結果から始める

熱損失の低減

目的が省エネルギーやプロセス温度の安定である場合、重要な値は、予想される動作条件および周囲条件下での断熱機器からの熱流です。一般的に芯材の厚さを増すと熱伝達は減少しますが、層を追加するごとに改善の度合いは小さくなります。材料費、ブランケットのサイズ、重量、および取り付けスペースも増加します。

したがって、経済的な厚さとは、自動的に縫製可能な最も厚い構造を指すわけではありません。実用的な取り付けサイズとプロジェクトコストにおいて、要求される熱的結果をもたらす構造のことです。

外表面温度

人員の保護や近接するコンポーネントが主な懸念事項である場合、プロジェクトでブランケットの最大表面温度が指定されることがあります。これは、実際の機器温度、周囲温度、空気の動き、ブランケットの向き、および表面特性を使用して評価されるべきです。

静止した屋内空気で測定された表面温度の結果を、風、雨、または直射日光のある屋外での使用にそのまま当てはめてはなりません。試験または計算の条件を明記する必要があります。

制限のある取り付けスペース

一部のバルブ、排気コンポーネント、プロセスアセンブリは、ガード、壁、床、または隣接する配管の近くに設置されています。厚手のブランケットは理論上は優れた断熱性を提供するかもしれませんが、取り付け、閉鎖、または取り外しが不可能になる可能性があります。

クリアランスが小さいプロジェクトでは、より優れた熱効率を持つ薄いコア、分割型ブランケット、制限箇所のみの厚さ低減、または閉鎖位置の変更が必要になる場合があります。局所的な厚さの低減は、完成したカバー上に高温領域を作り出す可能性があるため、必ず検討する必要があります。

プロセス温度の安定性

射出成形バレル、加熱フィルター、ドラム、その他のプロセス機器では、サイクリングを低減したり製品温度を維持したりするために断熱が必要になる場合があります。これらの用途では、ヒーターの電力、動作サイクル、ウォームアップ時間、およびアクセスの要件が、最大表面温度と同じくらい重要になることがあります。

断熱コアが厚さの決定に与える影響

公称厚さが同じ2つの断熱材が、必ずしも同じ断熱性能を提供するとは限りません。関連する値は、予想される温度範囲全体にわたる材料の熱伝導率であり、密度、圧縮挙動、長期安定性と併せて考慮する必要があります。

グラスファイバーニードルマット

グラスファイバーニードルマットは、切断、積層、および不規則なパターンへの縫製が可能なため、柔軟な工業用カバーに広く使用されています。選択したグレードが動作温度と一致していれば、多くの一般的な高温サービス用途に適しています。最終的な厚さは、キルティングポイント、縫い目、および急な曲げ部分での圧縮を考慮する必要があります。

シリカニードルマット

シリカニードルマットは、柔軟でニードルパンチ加工された構造を維持しながら、より高温のコアが必要とされる場合に選択されます。すべてのシリカマットが同じ性能を持つと想定するのではなく、材料組成、密度、および利用可能な厚さを確認する必要があります。

セラミックファイバー断熱材

セラミックファイバー断熱材は、より過酷な高温サービス条件に対して検討される場合があります。ブランケットの設計には、依然として適切なホットフェイスライナー、外殻、縫い糸、および閉鎖装置が必要です。高温コアを使用したからといって、アセンブリ全体が自動的に同じ温度に適したものになるわけではありません。

薄型高効率断熱材

高効率の柔軟な断熱材は、スペースや重量が制限されている場合に役立つ可能性がありますが、比較はプロジェクトの熱データ、取り扱い要件、および総設置コストを使用して行う必要があります。損傷しやすく、縫製が困難で、繰り返しの取り外しに適さない場合、薄い材料が自動的に最良の選択肢となるわけではありません。

BSTFLEXは、選択された高温断熱コアを、複数の材料タイプと厚さで提供しています。入手可能性は、コアのグレードとプロジェクトの仕様によって異なります。独自のカバーを製造する購入者は、取り外し可能な断熱ブランケット材料ガイドも確認できます。

温度定格は断熱性能と等しくない

最大材料使用温度は、規定条件下での熱的性能を表すものです。これは、ブランケットを通過する熱量や、外表面温度がどの程度になるかをバイヤーに伝えるものではありません。

断熱性能はアセンブリ全体に依存します。ある材料がホットフェイスに耐えられたとしても、熱損失の目標を達成するにはさらなる厚さが必要になる場合があります。逆に、より厚いコアであっても、露出に適さない外側の生地、糸、または留め具を補うことはできません。

連続使用温度と短時間のピーク温度は、別々に提供されるべきです。直火、排気漏れ、溶融物の飛散、および近隣の熱源からの放射熱は異なる条件であり、通常の表面接触として扱うべきではありません。

機器のサイズが結果を変える

小さなバルブ本体からの熱伝達は、同じ温度の大きな平らな容器からの熱伝達とは同一ではありません。曲率、表面積、向き、および局所的な空気の流れが結果に影響を与えます。

ブランケットの厚さは、完成した外側のサイズも変えます。小さなパイプの場合、全周に断熱材を追加すると、外径が大幅に増加する可能性があります。これは、クランプ、ガード、通路、および隣接するラインまでの距離に影響を与える可能性があります。

大きなフィルターやドラムの場合、同じ公称厚さでも、一体で取り外すのが困難な重いパネルになる可能性があります。カバーをラベル付きのセクションに分割することで、選択したコアの厚さを変えずに取り扱いを改善できます。

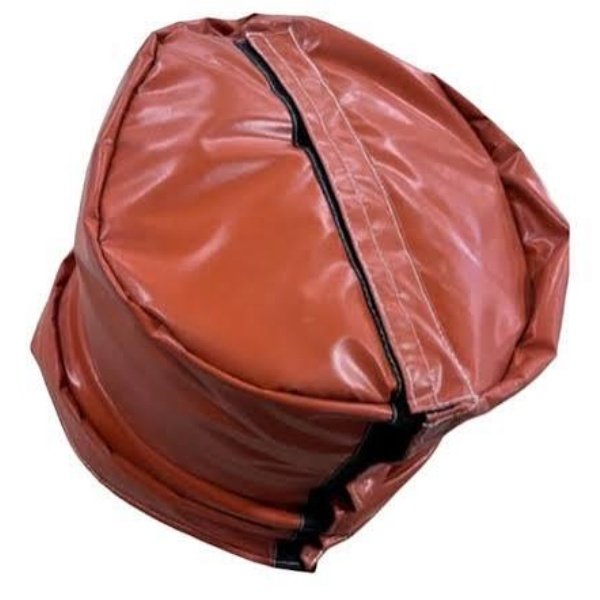

形状、縫い目、留め具が局所的な違いを生む

熱計算は多くの場合、均一な断熱層から始まりますが、縫製されたカバーには重なり、縫い目、切り欠き、キルティングポイント、留め具が含まれます。これらの詳細はブランケットを一体化し、取り外し可能にするものですが、局所的な厚さにも影響を与える可能性があります。

• 急な曲げ部分は、内側の半径でコアを圧縮する可能性があります。
• キルティングおよび内部の取り付けポイントは、局所的にロフト（厚み）を減少させる可能性があります。
• ステム、ゲージ、ブラケット周りの開口部は、断熱層を分断します。
• 不十分な重なりは、取り付け後に隙間を残す可能性があります。
• 過度に締め付けられた閉鎖部は、コアを平らにする可能性があります。
• 支えのない大きなパネルは、コアのずれや沈み込みを許容する可能性があります。

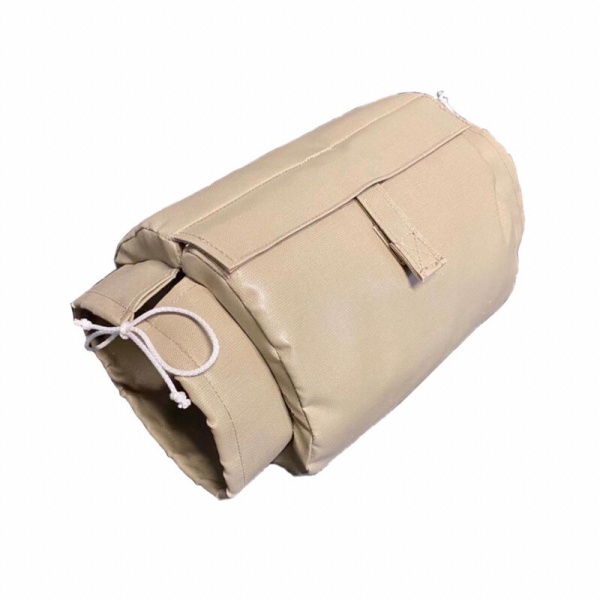

これらの影響は、バルブ、フランジ、および多くの貫通部を持つ機器において特に重要です。取り外し可能なバルブ断熱ジャケットの設計は、断熱境界を可能な限り連続的に保ちながら、ステム、ハンドル、またはアクチュエータへのアクセスを提供する必要があります。

厚さを確定する前に利用可能なクリアランスを測定しなければならない

むき出しの機器から近くのすべての障害物までの最小距離を測定してください。壁、床、ガード、ケーブルトレイ、支持鋼材、隣接するパイプ、および可動部品を含めてください。

必要なスペースは、公称コア厚よりも大きくなります。以下を考慮する必要がある場合があります：

• ホットフェイスライナーおよび外殻
• 継ぎ目、ヘム（縁取り）、および補強パッチ
• ブランケットの重なり部分
• バックル、Dリング、スプリング、フック、または締め付け金具
• 作業者が固定システムを閉じるためのスペース
• メンテナンス時にブランケットを持ち上げたり、広げたり、スライドさせて取り外したりするためのスペース

静的な隙間には収まるものの、開いたり取り外したりできないブランケットは、実用的な取り外し可能設計とは言えません。以下の測定手順を使用してください。カスタム取り外し可能断熱ブランケットの測定方法最終的なコア厚が承認される前に。

圧縮が設置後の厚みに与える影響

柔軟な断熱コアには、熱抵抗に寄与する空気層が含まれています。過度の圧縮は厚みを減少させ、性能を変化させる可能性があります。圧縮は、継ぎ目、ストラップの下、小さな半径の周囲、またはブランケットのパターンがタイトすぎる場合に発生することがあります。

クロージャー（留め具）の目的は、機器に対してブランケットを押しつぶすことではなく、しっかりと保持することです。カバーを閉じるのに繰り返し過度の力が必要な場合は、単に金具を締めるのではなく、機器の寸法、パターン、重なり、およびコアの厚みを確認してください。

リピート生産の場合、承認されたサンプルによってブランケットの厚みの確認方法を定義する必要があります。柔らかいブランケットは圧力によって測定値が異なる可能性があるため、検査ポイント、測定方法、および許容公差は一貫している必要があります。

多層コアが有用な場合

厚い断熱セクションは、複数の層から構築される場合があります。複数の層にすることで、切断や組み立てが容易になり、全厚にわたって継ぎ目が一直線に並ぶ可能性を減らすことができます。また、プロジェクトで必要な場合に異なる材料を組み合わせることも可能になります。

積層は管理されなければなりません。固定されていない層は、取り扱い中にずれたり、束になったり、分離したりする可能性があります。設計では、層の向き、継ぎ目の位置、内部の取り付け方法、およびコアをシェル内に保持する方法を指定する必要があります。

完成したアセンブリが強く圧縮されていたり、適合性が悪かったりする場合、層を増やしても自動的に結果が改善されるわけではありません。

プロジェクト条件による厚みの選択

実践的な厚さ選定プロセス

1. 目的を定義する。 プロジェクトの主目的が熱損失、表面温度、プロセス制御、周辺部品の保護、またはそれらの組み合わせのどれであるかを明記します。
2. 使用条件を記録する。 連続動作温度および最高温度、周囲温度、風、湿気、化学物質、屋外暴露条件を提供します。
3. 設備とクリアランスを測定する。 最も狭い隙間およびカバーを取り外す方向を含めます。
4. 候補となる芯材を選択する。 熱データ、耐熱性能、柔軟性、圧縮挙動、および製造上の要件を比較します。
5. 必要な厚さを計算する。 プロジェクトの性能目標と選択した材料のデータを使用します。
6. 全体の構造を確認する。 外被、内被、縫製糸、補強材、および固定具の適合性を確認します。
7. 完成後の外形寸法を点検する。 組み立てたブランケットおよび金具が利用可能なスペースに収まることを確認します。
8. 必要に応じてサンプルを承認する。 規定の条件化で、フィット感、取り外し性、固定具の位置、および合意された熱的結果を検証します。

プロジェクトの仕様書で産業用保温・断熱規格や指定の計算方法が求められている場合は、それらの要件に従って選定を行う必要があります。必要な工学的計算を一般的なオンラインの厚さ一覧表で代用しないでください。

厚さに関するRFQ（見積依頼書）に記載すべき項目

有益な推奨事項および見積もりを受け取るために、以下を提供してください：

• 設備の種類、寸法、および数量
• 通常表面温度および最高表面温度
• 周囲温度、および屋内または屋外の設置場所
• 必要な熱損失目標または外表面温度目標
• 設備周辺の最小利用可能クリアランス
• 障害物を示す写真および図面
• すでに定義されている場合は、必要な芯材または仕様
• プロジェクトで決まっている場合は、希望する公称厚さ
• 水、油、化学物質、天候、または振動への暴露
• 取り外し頻度およびアクセス要件
• 該当する検査、試験、またはドキュメントの要件

新規カスタムプロジェクトの場合、カスタム着脱式保温ブランケットメーカーページで、BSTFLEXが提供する図面作成、材料選定、および製造のプロセスについて説明しています。

厚さ選定におけるよくある間違い

温度だけで厚さを選定すること

同じ動作温度であっても、設備のサイズ、周囲条件、および性能目標に応じて異なる厚さが必要になる場合があります。

材料の耐熱性能と熱損失性能を混同すること

芯材が温度に耐えられたとしても、必要な熱的結果を満たすには厚さが不足している場合があります。

完成後の外形寸法を無視すること

コアの厚みが増すとブランケットの外形寸法が大きくなり、ガード、通路、サポート、または隣接する機器と干渉する可能性があります。

クロージャーでコアを過度に圧縮すること

きついクロージャーは、正しいパターンの代わりにはなりません。過度な圧縮は、設置後の厚みを減少させ、性能の不均一を生じさせる可能性があります。

複雑なアセンブリのすべての部分に単一の厚みを使用すること

局所的なクリアランスや形状によっては、個別のブランケットセクションや、制御された厚みの変更が必要になる場合があります。これらの変更は、設置中に非公式に行うのではなく、文書化する必要があります。

コアの厚みのみを見積もること

シェル、ライナー、継ぎ目、およびハードウェアも、完成サイズと使用能力に影響を与えます。構造全体を確認する必要があります。

よくある質問

取り外し可能な断熱ブランケットの標準的な厚みはどれくらいですか？

すべての用途に共通する標準的な厚みはありません。プロジェクトごとに、コア材、機器の温度、周囲の環境、性能目標、形状、および利用可能なクリアランスに応じて厚みを選択する必要があります。

断熱ブランケットは厚いほど常に性能が向上しますか？

材料と設置方法が適切であれば、通常、厚みを増すことで熱伝達は減少しますが、その改善は線形ではありません。また、厚みが増すと、サイズ、重量、コスト、および設置に必要なクリアランスも増加します。

障害物の近くでブランケットを薄くすることはできますか？

局所的なプロファイリングは可能かもしれませんが、面積が減少すると、その部分が熱くなったり、熱損失が増えたりする可能性があります。設置中にブランケットをトリミングしたり圧縮したりするのではなく、設計段階で検討する必要があります。

ブランケットの厚みはどのように測定されますか？

プロジェクトにおいて、公称コア厚、組み立て後の厚み、設置後の厚みのいずれを確認するかを定義する必要があります。柔軟なカバーは測定ツールによって圧縮される可能性があるため、測定方法と圧力は一貫している必要があります。

2種類の断熱コア材を組み合わせて使用できますか？

はい、その組み合わせが明確な熱的または構造的な目的を果たす場合は可能です。層の順序、材料の適合性、保持方法、および合計の厚みを指定する必要があります。

機器の周囲にはどれくらいのクリアランスが必要ですか？

クリアランスは、ブランケット全体、継ぎ目、重なり部分、固定用ハードウェア、および取り付けと取り外しに必要なスペースを考慮する必要があります。最も狭い箇所を測定し、近くの障害物を写真で示してください。

BSTFLEXは異なる厚みのブランケットを製造できますか？

はい。材料の入手可能性と製造要件に従い、プロジェクトに合わせてコアタイプと公称厚みを選択できます。お問い合わせの際に、熱目標と利用可能なスペースをご提示ください。

顧客は寸法に縫い代を追加すべきですか？

いいえ、完成したブランケットの寸法が特に要求されない限り不要です。実際の機器の寸法を提供し、既存の断熱材があれば特定してください。パターン、継ぎ目、重なり部分の余裕は、ブランケットの設計時に考慮されます。
