後付け設置用ファスナー付きベローズ：アクセス、開閉部、および取り付け

摩耗した機械のベローズを交換する際、新しいカバーをスライドさせるための自由端がないと困難が生じます。縦方向のジッパーがあれば、別の取り付け経路を確保できます。つまり、ファブリック本体を開き、既存のコンポーネントの周囲に配置してから、その場で閉じることができます。この利点はジッパー単体ではなく、アセンブリ全体に依存します。

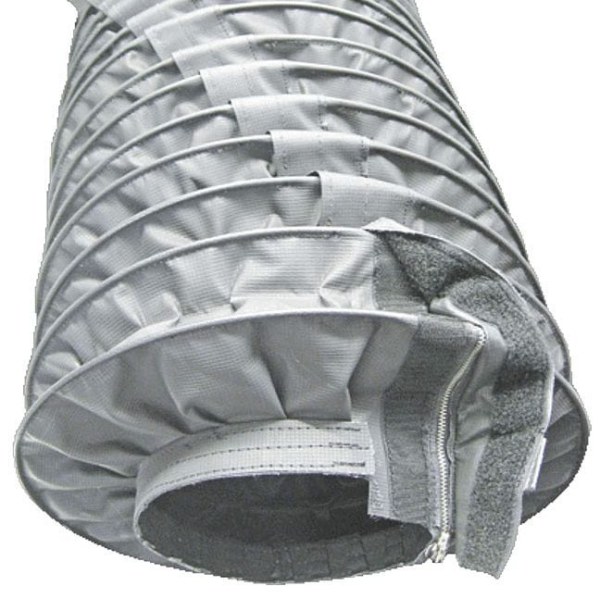

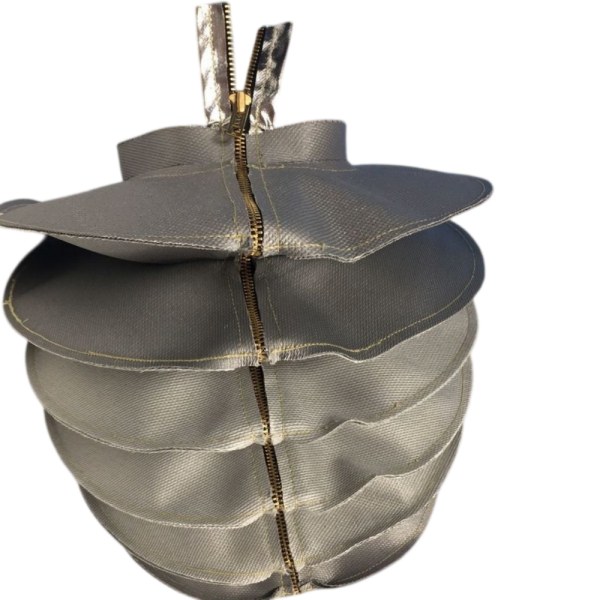

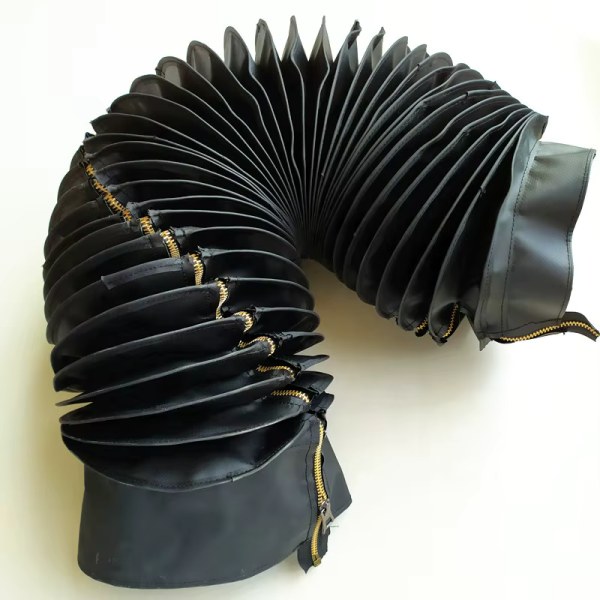

BSTFLEX 縫製ジッパー付きベローズは、シリンダーロッド、ネジ、シャフト、アクチュエーターの周囲に脱着可能な保護が必要な用途向けに作られています。レトロフィット（後付け）作業の場合、最初の疑問は、ファブリック本体、エンドフィッティング、内部サポートのすべてを、回避しようとしているコンポーネントの取り外しなしで取り付けられるかどうかです。

ジッパー付きベローズは機械を分解せずに取り付けられますか？

場合によりますが、すべての取り付けで可能とは限りません。長手方向に開くカバーであっても、既存のシャフトの周囲を通すことができない閉じた取り付けリングや内部ガイドが含まれている可能性があります。また、近くのガードがジッパーやエンドファスナーへのアクセスを妨げることもあります。

注文する前に、どの機械部品を組み立てたままにする必要があり、どのカバーやブラケットが承認されたメンテナンス手順の下で取り外せるかを特定してください。その情報を使用して、提案されたベローズの構造を確認してください。

メンテナンス側からジッパー位置を選択する

緩いカバーでは最も便利なジッパー位置でも、ベローズを取り付けるとアクセスできなくなる可能性があります。機械図面にサービス側を示し、手、スライダー、およびエンドファスナーに使用する工具に必要なスペースを含めてください。

円形カバーの場合は、端面図に開口位置をマークし、視線方向を明記してください。長方形カバーの場合は、特定の面と取り付けフレームとの関係を特定してください。また、カバーが完全に閉じているときにスライダーがどこに位置するかも示してください。

実際の作業環境に対して位置を確認してください。切り粉の流れやクーラント排出口の直下にあるクロージャーは、向きを変えるか、追加の保護が必要になる場合があります。中間位置で便利な開口部が、指定されたメンテナンス位置では塞がれてしまう可能性があります。

保護フラップが提案されている場合は、全動作範囲にわたる重なりとクリアランスを確認してください。フラップが折り目の間に挟まったり、隣接するハードウェアに引っかかったり、ジッパーへのアクセスを妨げたりしてはいけません。

整備可能なエンドマウントを指定する

カラー取り付けカバーでは、受け面、使用可能なカラーの噛み合い、およびクランプ位置を特定してください。クランプを開いて、取り付けられたコンポーネントの周囲から取り外せるか確認してください。締め付け機構へのアクセスを確保し、承認された設計で特に指定がない限り、クランプをアクティブな折り目やジッパーの終端から離してください。

フランジ取り付けカバーでは、ファブリックの端とバッキングプレートの両方がどのように取り付けられるかを示してください。分割されたファブリックフランジとアクセス不可能な一体型バッキングプレートの組み合わせは、交換を複雑にする可能性があります。どのハードウェアを再利用し、どの部品が新しいベローズアセンブリに属するかを合意してください。

エンドフィッティングは、カバーをねじったり、ジッパーの端をずらしたりすることなく、カバーを配置する必要があります。適合しないカラーを補うために、過度なクランプ力を使用しないでください。取り付け寸法と締め付け要件は、承認された図面およびハードウェアの指示に従う必要があります。

内部ガイドは、マウントと同様の注意を払う必要があります。保護されたネジやシャフトが回転するかどうかを明記し、ベローズがどのようにそれと接触しないようにするかを尋ねてください。動作に必要なガイドやサポートには、実用的な取り付け経路も必要です。

アクセス要件に合わせてクロージャーを適合させる

ジッパーは、専用設計された分割カバーの長手方向の端を結合します。取り付けのために完全に分離する必要があるのか、それとも特定の検査作業のために十分に開くだけでよいのかを確認してください。開始端、開口方向、およびスライダーへのアクセスは、製造前に合意しておく必要があります。

別の開口構成が適切な場合は、面ファスナーやスナップクロージャーを検討できます。これらはジッパーと交換可能として扱うべきではありません。重なり、取り付け間隔、汚染への曝露、および折りたたまれたパッケージが変化する可能性があるためです。緩いサンプルがどれだけ早く開くかだけで選択するのではなく、提案されたアセンブリを比較してください。

同様に、すべての用途で取り外し可能な構造が必要なわけではありません。機器の組み立て時に閉じたカバーを取り付けることができ、定期的な開口が不要な場合は、そのオプションを「カスタム縫製ベローズの範囲」内で評価してください。実際の取り付けやサービスの問題を解決する場合にのみ、長手方向の開口部を指定してください。

ジッパーを完全に閉じた状態で動作を確認する

レトロフィットカバーは、クロージャーを固定し、両端を固定した状態で、動作条件に適合しなければなりません。保護対象のコンポーネントの周囲、スライダーの横、および折り目の外側のクリアランスを評価してください。開いたカバーのファブリック幅は、取り付け後のクリアランスを確定するものではありません。

同じ取り付け基準間の最短および最長の取り付け距離を提供してください。指定されたメンテナンス位置や追加の移動要件は個別に含めてください。「カスタム縫製ベローズ測定ガイドこれらの長さを記録し、柔軟な本体と端部の継手を区別する方法を説明します。

ジッパーを中途半端に開いたままにしたり、カバーをピンと張ったり、折り目を無理やり狭いスペースに押し込んだりして、余分な移動量を確保しようとしないでください。完成したアセンブリは、承認された動作範囲内で必要な動きに対応しなければなりません。

密閉されたカバーや高速で動くカバーの場合は、空気の流れに関する検討を依頼してください。ジッパーはアクセス機能であり、指定された通気装置ではありません。換気装置は、汚染状況を考慮して選択する必要があります。

ファブリックとクロージャーを一つのアセンブリとして検討する

ファブリックを選択する前に、動作環境を指定してください。冷却剤や洗浄液の詳細、油との接触、研磨粒子、高温の切り粉、放射熱、および予想される屈曲頻度を含めてください。「高温」や「耐油性」といった一般的な説明では、重要な選択上の疑問が未解決のままになります。

熱にさらされる用途では、コーティング、基布、縫製糸、ジッパーテープ、固定要素、および端部のハードウェアをまとめて検討してください。耐熱性ファブリックや金属製のジッパー要素だけでは、カバー全体の耐熱性能を確立することはできません。

縫製されたジッパーを閉じたからといって、液体を通さないシールになるとは限りません。冷却剤の噴霧、洗浄、または微粒子の侵入防止が重要な場合は、露出条件と受け入れ要件を明記し、継ぎ目、クロージャー、端部、および通気口をシステムとして評価できるようにしてください。

重い切り粉や鋭利な切り粉にさらされる場合は、別の保護構造や追加のシールドが必要になることがあります。すべてのファブリックベローズがすべての機械加工に適していると考えるのではなく、実際の破片について説明してください。

取り付けと復旧時の点検を計画する

取り付けは、機械のメンテナンス手順と承認されたベローズの図面を使用して、認定された担当者が行う必要があります。作業を開始する前に、危険なエネルギーを遮断し、蓄積されたエネルギーを制御し、意図しない動きに対してコンポーネントを固定し、安全な状態であることを確認してください。ジッパーを開けても、通電中のメカニズムが整備のために安全になるわけではありません。

古いカバーを取り外す前に、その向き、取り付け配置、および擦れや損傷を記録してください。機器と互換性のある方法で周囲を清掃し、保護対象のコンポーネントにゴミが付着しないようにしてください。

取り付け中は、ファブリック本体がねじれないようにし、噛み合うクロージャーの端を揃えてください。サイズが合わないカバーや位置がずれているカバーを、スライダーを使って無理やりコンポーネントに被せないでください。クロージャーが引っかかった場合は、無理に力を加えず、ファブリックの挟み込み、ゴミ、または位置の不備がないか確認して停止してください。

復旧前に、両端が固定されていること、ジッパーが完全に噛み合っていること、不要な部品が取り除かれていること、および意図した隙間があることを確認してください。必要なガードを復元し、制御された動作確認については現場で承認された手順に従ってください。可動部には人を近づけないようにし、調整を行う前に再度機器を隔離してください。

折り目が均等に圧縮されているか、クロージャーが揃っているか、カバーが周囲のハードウェアに接触していないかを確認してください。取り付けを承認する前に、擦れ、異常な引っ張り、または空気による歪みを調査してください。ファブリック製の汚染防止カバーが、必要な人員用ガードの代わりになると想定してはいけません。

クロージャーを整備可能な状態に保つ

定期メンテナンス中に、ジッパーの噛み合わせ、スライダー、縫い目、端部の移行部、および取り付け箇所を点検してください。切り粉の挟み込み、テープの破れ、折り目の損傷、またはカバーが意図した動きを超えて引っ張られた兆候がないかを確認してください。

洗浄剤や潤滑剤は、選択したクロージャーとファブリックに対して承認されたもののみを使用してください。繰り返し操作が困難になるジッパーは、単に強く引っ張るのではなく、位置合わせ、汚染、およびアクセスの確認が必要です。点検間隔は、すべての機械に同じ間隔が適していると想定するのではなく、機器の負荷と動作環境に応じて設定してください。

レトロフィットベローズについてバイヤーから寄せられる質問

既存の密閉型ベローズにジッパーを追加できますか？

構造上の検討を経て可能になる場合がありますが、スリットを入れるだけでは同等の解決策にはなりません。提案された開口部には適切な端部の補強、移行部、およびクロージャーの位置合わせが必要であり、内部サポートは機能し続ける必要があります。カバーを改造する前に、写真と構造の詳細を送ってください。

ジッパー付きベローズを、取り付け済みの油圧シリンダーロッドの周囲に取り付けることはできますか？

ファブリックの開口部、端部の取り付け部、および整備用アクセスがロッドの周囲への取り付けを許可している場合に検討可能です。両端の受け面と組み立て経路を確認してください。ジッパーがあるからといって、シリンダーのコンポーネントを取り外す必要がないとは限りません。

交換品は古いジッパーの位置をコピーする必要がありますか？

必ずしもそうではありません。既存の位置を参考として保持しつつ、アクセス上の問題、切り粉の蓄積、または擦れがあれば報告してください。修正された位置は、承認される前に取り付け配置と全移動量に対して確認される必要があります。

レトロフィットプロジェクト用にカスタムジッパー付きベローズを依頼する

サービス側を示す取り付け写真、両方の取り付け部の端面図、および寸法入りのスケッチを送ってください。必要な圧縮時および伸長時の長さ、内部の隙間、最大外寸、提案するジッパーの位置、およびガイドやサポートを含めてください。

交換中に組み立てたままにする必要があるもの、動作条件、数量、および既存の取り付けハードウェアを再利用するかどうかを明記してください。OEMプロジェクトの場合は、図面の改訂番号と意図した取り付け順序を含めてください。

BSTFLEXは、カスタムジッパー付きファブリックベローズをこれらの要件に基づいて評価できます。ベローズの見積もりを依頼する図面と用途の詳細を添えて、またはメールで sales@pkfiresleeve.com送信してください。製造前に、取り付け配置、クロージャーへのアクセス、および最終的な構造を確認してください。
