炉および熱処理装置用シリカ織りテープ

炉の断熱図面には、主要な内張りの仕様だけでなく、ドアとの接触部分、取り外し可能な断熱材の端部、高温部付近の配管なども考慮する必要があります。こうした細かい部分には、細径の断熱繊維が役立つ場合があります。

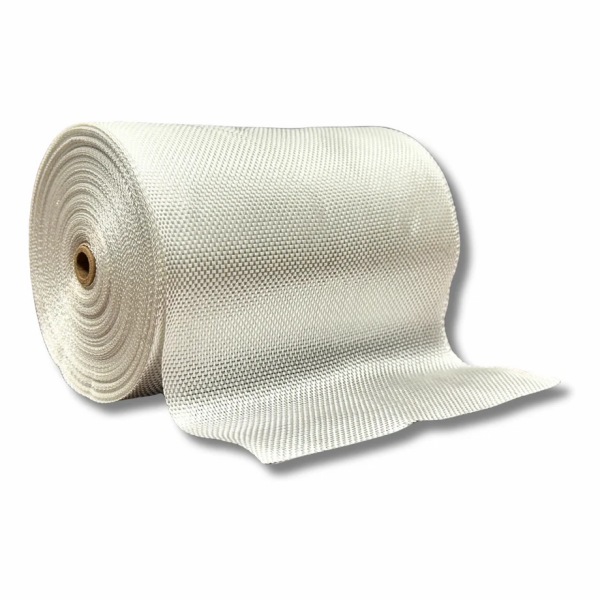

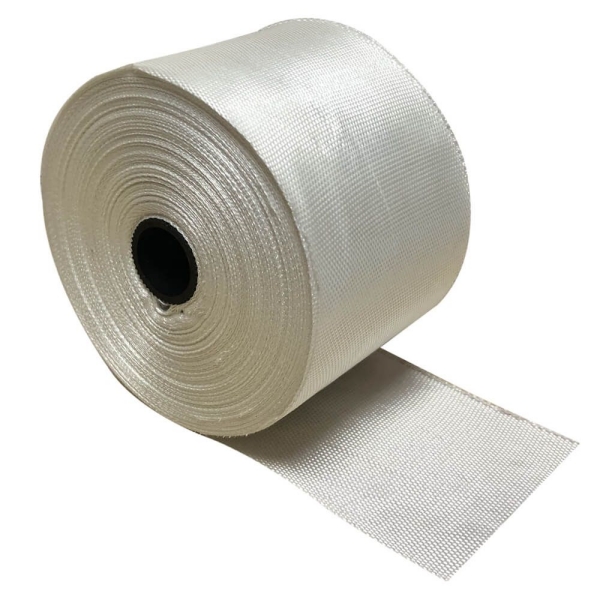

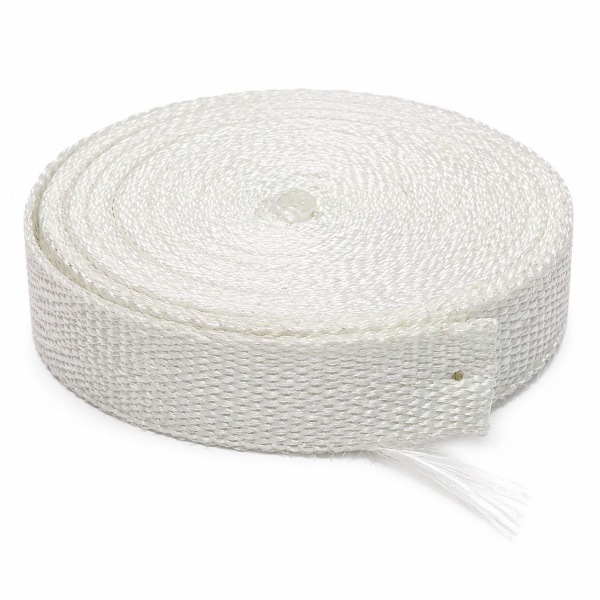

シリカ織テープは、シリカ繊維糸を織り込んだ柔軟な帯状の素材で、局所的な断熱や熱保護に使用されます。炉や熱処理装置周辺では、平らな熱シール、断熱材の端部の接合、近隣配管の保護包装など、様々な用途が考えられます。用途ごとに異なる取り付け方法と受入検査が必要です。

のBSTFLEXシリカ織布テープこのシリーズは繊維部品を提供しています。特定の炉の仕様に合わせて選定する際には、繊維名だけに頼るのではなく、材料と組み立て後の設置状況の両方を確認する必要があります。

織り込みシリカテープを評価する3つの場所

織り込まれた縁が重要な理由

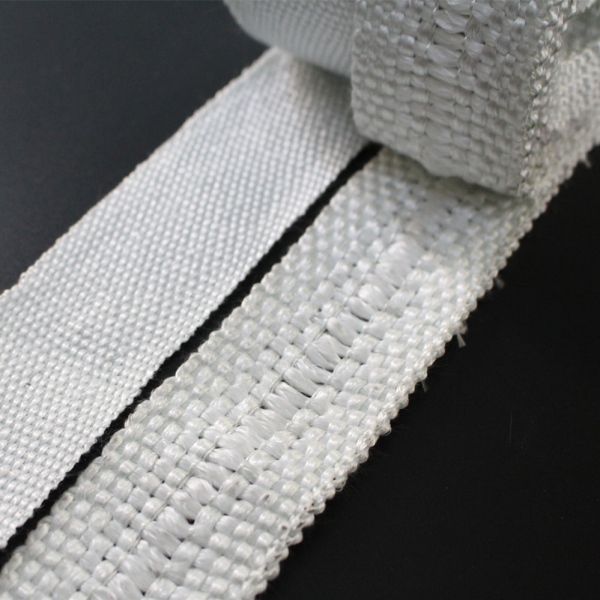

端の構造は、幅の狭い織りテープと幅の広い布から切り出した帯状のテープとの実用的な違いです。縦方向に織り込まれた端は、取り扱い中のほつれを防ぐのに役立ちます。これは、長い接触テープを取り付ける場合や、組み立て作業で結束材を通す場合などに便利です。

切断端の処理は依然として必要であり、織り込まれた端を切断するとその状態が変わります。完成品が完全にほつれないと指定するのではなく、サンプルで提案された切断および取り付け方法を確認してください。端の構造と接着剤による裏打ちは別々の選択肢です。裏打ちを要求しても、生地が幅に合わせて織られているか、布から切り出されているかは決まりません。

温度計の温度を使用してください。炉の設定温度だけではありません。

制御盤の設定値は、制御対象となるプロセスを示すものであり、シール部、外部ケーブル、絶縁材の端部における暴露条件を規定するものではありません。テープの位置、高温面との接触、開口部からの放射熱、運転サイクル中の短時間の温度ピークなどを考慮して評価してください。

動作サイクルを通して詳細をテストする

新規用途の場合、未使用サンプルの外観だけでなく、より詳細な評価を行ってください。機器チームと試験条件について合意し、承認された検査手順に従って、代表的な加熱、冷却、機械的動作を行った後に、組み立てられた部品の詳細を確認してください。

ドアコンタクトストリップについては、接触の一貫性と、材料が所定の位置に留まっているかどうかを確認してください。エッジバインディングについては、ステッチと閉じられたエッジを確認してください。保護ラインについては、被覆範囲、固定の安定性、および部品の温度を確認してください。寸法変化と目に見える摩耗を記録し、次の決定がロールの写真だけではなく、設置状況に基づいて行われるようにしてください。

受入基準は具体的に定めてください。サーマルストリップが残っているからといって、必ずしも気密シールが確保されているとは限りませんし、見た目に損傷がないからといって、ケーブルが温度制限内に収まっていたとは限りません。再供給を承認する前に、何を測定する必要があるかを合意してください。

図面にはテープの詳細をすべて記述してください。

ドアストリップの場合は、接触幅、非圧縮時の厚さ、必要な取り付け時の厚さ、および固定方法を明記してください。ブランケットバインディングの場合は、仕上がり端部の断面形状と継ぎ目配置を明記してください。ライン保護の場合は、構成部品、露出長さ、および使用可能なクリアランスを明記してください。これらの詳細情報は、「高温シリカテープ」という単なる依頼よりも、サプライヤーにとってより有用な情報となります。

提案場所における通常温度と最高温度、曝露時間、プロセス雰囲気、および想定される取り扱い方法を記載してください。寸法安定性または特定の試験方法が重要な場合は、問い合わせに合格要件を明記してください。数量と必要なロールまたは切断長さを記載し、再注文の場合は図面の改訂または承認済みのサンプル参照番号を添えてください。
