交換用布製伸縮継手：既存の継手の測定方法と仕様指定方法

交換用の布製伸縮継手は、既存の接続部と現在の運転要件の両方に適合しなければなりません。仕様を決定するには、交換範囲を特定し、文書化されたプラント状態で取り付け形状を測定し、温度、圧力、ガス組成、および変位データを提供してください。摩耗した布製ベルトの寸法は有用な証拠となりますが、それが自動的に交換用の正しい製造寸法になるわけではありません。

BSTFLEXは、以下の交換プロジェクトをサポートします。カスタム非金属製布製伸縮継手産業用ダクト、排ガス、排気、および熱風システム向け。このガイドでは、エンジニアリングレビューと見積もりに必要な調査情報の準備方法を説明します。

何を交換するかを定義する

測定の前に、供給範囲について合意してください。「交換用伸縮継手」という要求は、いくつかの異なるパッケージを指す可能性があります。

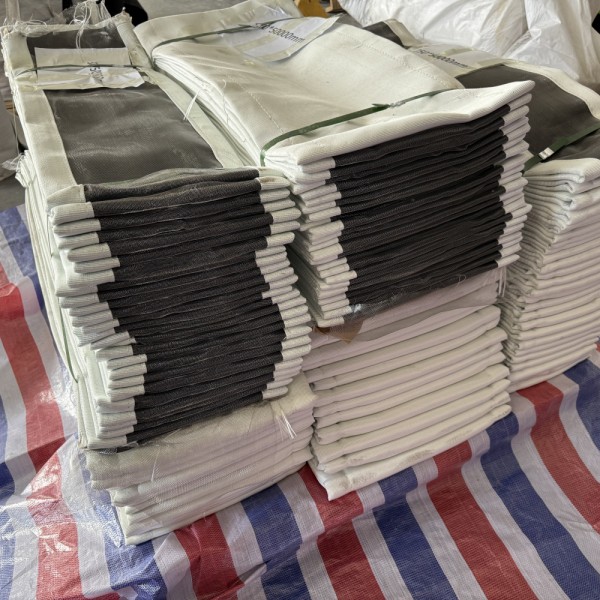

フレキシブルベルトのみ

既存のフレームと取り付け金具はそのまま使用することを前提とします。調査では、それらの寸法と状態、および必要なベルトの構造と閉止配置を確定する必要があります。

内部コンポーネント付きフレキシブルベルト

範囲には、断熱ピロー、蓄積防止バリア、またはシール用アクセサリーなどのアイテムも含まれます。外側のベルトに含まれていると想定するのではなく、各コンポーネントを個別に特定してください。

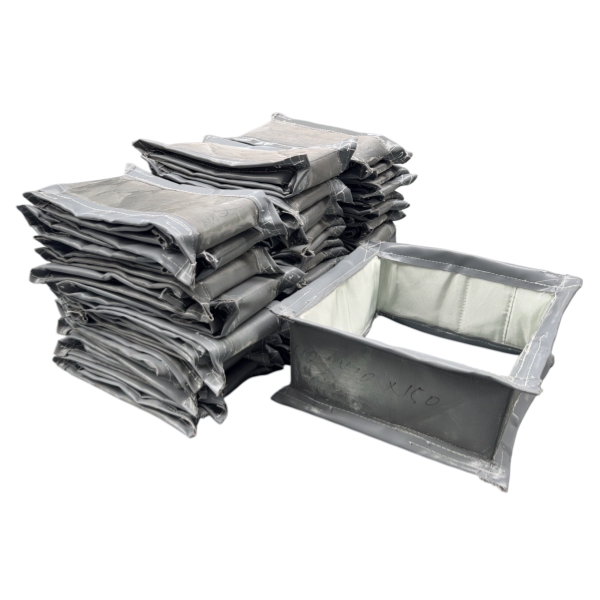

伸縮継手アセンブリ一式

フレーム、フレキシブルエレメント、ライナー、および取り付けコンポーネントをアセンブリとして検討します。保持されるダクトへのインターフェースを測定し、どの溶接またはボルト締め接続部が影響を受けるかを確認してください。

見積もりには、含まれる部品、除外される部品、および再利用が提案されるアイテムを明記するよう依頼してください。これにより、正しく製造されたベルトを受け取ったものの、停止期間中に損傷したハードウェアも交換が必要であることに気づくといった事態を回避できます。

安全な測定基準を確立する

機器タグ、元の図面、以前の購入仕様書、および変更記録から始めてください。複数のユニットが同一に見える場合でも、すべての継手に個別の識別番号を付けてください。

調査時のプラント状態（冷却停止、残留熱、一時的な支持配置、またはその他の文書化された状態）を記録してください。停止中に測定された値だけでは、指定された冷間時の取り付け位置を確定することはできません。

上流側と下流側の端部、流れの方向、上面の位置、およびスケッチで使用した視点方向をマークしてください。例えば、下流側を向いた状態で左右を定義します。測定と写真撮影には同じ向きを使用してください。

「発見時の測定値」を「承認された取り付け寸法」と分けて管理してください。差異がある場合は検討が必要であり、注文書上で無断で修正してはなりません。

適合性を左右する寸法を記録する

最も重要な区別は、取り付けられたアセンブリの形状と、フレキシブル素材の展開寸法との間です。面間距離、クランプされていない布の長さ、およびベルトの全幅は、それぞれ異なる特徴を表しています。

交換用製品のメーカーは、承認された形状、クランプ要件、動作、および構造に基づいて、完成したベルトの寸法を決定する必要があります。「設置された隙間＋100mm」のような普遍的なルールを適用しないでください。

長方形ジョイント：両端の調査

各接続部において、アクセス可能な場合は上下の幅、左右の高さ、および両方の対角線を記録してください。測定値が開口部、取り付け面、ボルトパターンのいずれを指しているかを特定してください。すべての角を鋭角な直角として描くのではなく、角の半径やその他の詳細を記録してください。

外周に沿ってラベル付けされた複数の位置で接続距離を測定してください。レビュー担当者が平行でない面、歪み、または一貫性のない測定基準を特定できるように、個々の測定値を保持してください。

その他の形状に関する考慮事項については、以下を参照してください：産業用ダクト向け長方形ファブリック伸縮継手。

円形ジョイント：直径とクロッキングの特定

各直径がダクトの内径、取り付け直径、フランジの外径、またはボルト円直径のいずれであるかを明記してください。既存の開口部の真円度を確認する際は、複数の方向で測定してください。

穴の数と、ダクトの上部など、合意された基準に対するパターンの角度位置を記録してください。ボルト円が一致していても、2つのパターンの向きが一致しているとは限りません。

ボルトパターン：定義された基準点を使用する

明確にマークされた基準点から穴の位置を測定してください。長方形フランジの場合は、最初の穴のオフセット、角の配置、およびピッチの変更を含めてください。スロット、拡大された穴、および以前の修理箇所に注意してください。

両端を個別に記録してください。交換用ベルトがパンチ加工済みで供給されるか、選択した構造に対して承認された現場でのパンチ加工手順が必要かを確認してください。

冷間オフセットと動作移動量を分離する

交換用ファブリック伸縮継手は、合意された設置基準から、指定された動作移動量に対応する必要があります。シャットダウン中に目視できる横方向のオフセットが、必ずしも必要な横方向の移動定格であるとは限りません。

プラントエンジニアに、意図的な冷間プリセットと意図しない位置ずれを区別するよう依頼してください。意図的にプリセットされた接続部を無理やり視覚的な中心位置に合わせたり、予期しないオフセットが設計に影響を与えずに吸収できると想定したりしないでください。

軸方向の圧縮と伸長を個別に提供し、水平および垂直の横方向の移動量、および特定された軸周りの角度移動量も併せて提供してください。どの動作が同時に発生するかを明記してください。既知のねじれ、振動振幅、周波数、または圧力脈動があれば、個別の評価のために報告してください。

移動データが利用できない場合は、不明としてマークしてください。既存のベルトの緩み、折り目、または明らかな伸びから、残りの移動許容量を確定することはできません。

残存するコンポーネントを点検する

ベルトのみの交換は、保持される金属部品が適切であるかどうかに依存します。承認されたシャットダウン点検中に、腐食、歪んだフレーム、損傷した溶接部、不均一なシール面、鋭利なエッジを記録してください。クランプバーと留め具を再利用できると想定するのではなく、損傷がないか確認してください。

ライナー、その取り付けポイント、重なり、および利用可能なクリアランスを写真に撮ってください。エンジニアリングレビューでは、調査時に見られた位置だけでなく、指定された動作全体を通じたクリアランスを考慮する必要があります。接触痕は、より詳細な調査が必要な場所を特定するのに役立ちます。

断熱ピローと蓄積防止バリアの状態と取り付け状況を記録してください。承認された清掃を行う前に、ずれた断熱材、堆積物、露出した領域を写真に撮ってください。内部コンポーネントの特定が困難であるという理由だけで、交換範囲から除外しないでください。

ジョイント周辺の外部断熱材やウェザーカバーも記録してください。熱的配置の変更は、単なる外観上のメンテナンスの選択肢として扱うのではなく、交換用サプライヤーと検討する必要があります。

古いベルトを唯一の仕様ではなく、証拠として使用する

古いベルトは、取り付け痕、クロージャーの詳細、および以前の構造を特定するのに役立ちます。しかし、変形、損傷したエッジ、または劣化により、その寸法が製造用テンプレートとして信頼できない場合があります。

測定された寸法を「取り外したコンポーネント、現状のまま」として記録してください。便利な幅や長さを得るためだけに、損傷したベルトを無理に引っ張らないでください。サンプルが要求された場合は、プロセス汚染を開示し、発送前に安全な準備と輸送について合意してください。

設置日、おおよその使用期間、交換理由、および最近のプロセス変更があれば提供してください。安全が確保できる場合は、ジョイント全体、タグ、取り付け部、閉止部、および各損傷箇所をスケール（尺度）と共に撮影した写真を含めてください。

診断を前提とせず、観察結果を記述してください。「上流側クランプ横の裂け目」という記述は、「生地が弱すぎる」よりも有用です。変色した写真だけでは、温度が故障の原因であるとは証明できません。

燃料、ガス化学組成、水分、粉塵負荷、温度、またはファンの運転状況に変更がある場合は申告してください。以前の寸法と一致する交換品であっても、異なる材質や保護構成が必要になる場合があります。

注文前に納品形態を選択する

クローズドループ型フレキシブルエレメント

既存設備の周囲に実用的な設置ルートがあることを確認してください。工場で閉止されたエレメントは、ダクトの両端が固定されたままの状態では自動的に取り付けられるとは限りません。

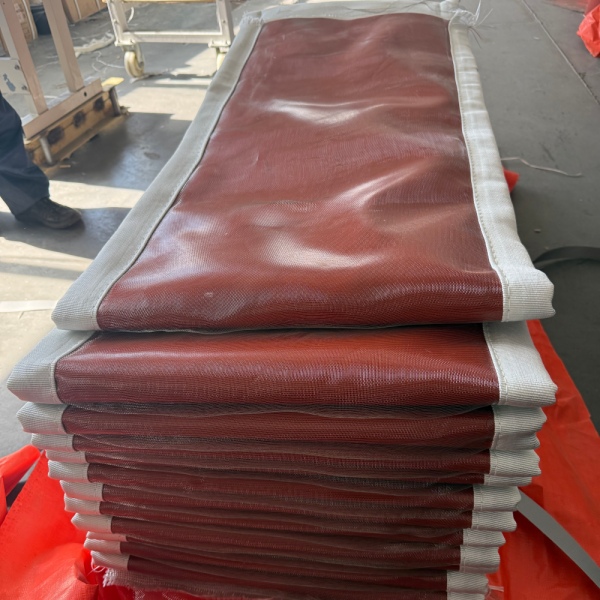

現場閉止用オープンベルト

選択した構造が現場での接合を許可していることを確認してください。閉止位置、アクセス、方法、材料、および人員要件についてメーカーと合意してください。スプライス（接合）の詳細は構造ごとに異なります。

完成品または分割組み立て品

アクセス開口部、吊り上げ制限、最大輸送寸法、および提案された設置手順を確認してください。工場で行う組み立て作業と、現場の請負業者に割り当てる作業を明記してください。

すべての納品形態について、穴の準備、ガスケットまたはシール用付属品、コンポーネントの識別、および設置手順について合意してください。すべての布製伸縮継手に適した普遍的なスプライスの重なり、ボルトトルク、または現場穴あけ方法というものは存在しません。

コピーして使える交換用見積依頼書（RFQ）

設備タグごとに1つの記録を使用してください。可能な場合は、寸法入りのスケッチと元の図面を添付してください。情報が不足している場合は、ゼロを入力したり、以前の材料がそのまま適していると想定したりせず、「不明」と記入してください。

製造前に図面を承認する

調査は既存の状態を記述するものです。承認された交換用図面は、製造されるものと、それが対応しなければならない条件を定義します。

元の図面と現場測定値の間の不一致を解決してください。接続寸法、完成したフレキシブルエレメントの形状、穴の準備、閉止位置、材料構成、移動基準、および供給範囲を確認してください。製造を開始する前に、公差および現場依存の寸法について合意してください。

受領時に、停止期間が始まる前に、承認された書類と照らし合わせて識別情報および供給されたコンポーネントを確認してください。設置は、クランプ、シール、断熱、およびクリアランス要件を含む、ジョイント固有の手順に従う必要があります。

交換注文を遅らせる一般的な質問

元の図面なしで交換品を評価できますか？

はい。寸法入りの調査、写真、および運転情報は、初期レビューをサポートできます。移動や材料に関する情報が不足している場合は、製造前にエンジニアリングによる確認が必要になることがあります。

ファブリックベルトのみを交換することはできますか？

保持フレーム、取り付け部品、および内部保護材が適切な状態であれば、可能です。点検および合意された範囲に基づき、ベルトのみの交換が適切かどうかを判断します。

ベルトの幅を広げれば、繰り返される破れは解決しますか？

必ずしもそうとは限りません。材料を増やしても、破れの原因究明やクリアランスの確認にはなりません。ベルトの寸法を変更する前に、取り付け形状、動作、温度、および接触の痕跡を確認してください。

BSTFLEXへ交換用ジョイントの詳細を送る

BSTFLEXは以下を製造しています：非金属製ファブリックエキスパンションジョイント円形、長方形、およびカスタム構成に対応しています。交換の要件は、利用可能な図面、寸法記録、および運転条件から評価できます。

ジョイントのタグ、調査スケッチ、写真、希望する供給範囲、および必要な納期をお送りください。寸法だけでなく用途に適した見積もりを作成するため、温度、圧力、ガス組成、および動作データを含めてください。
