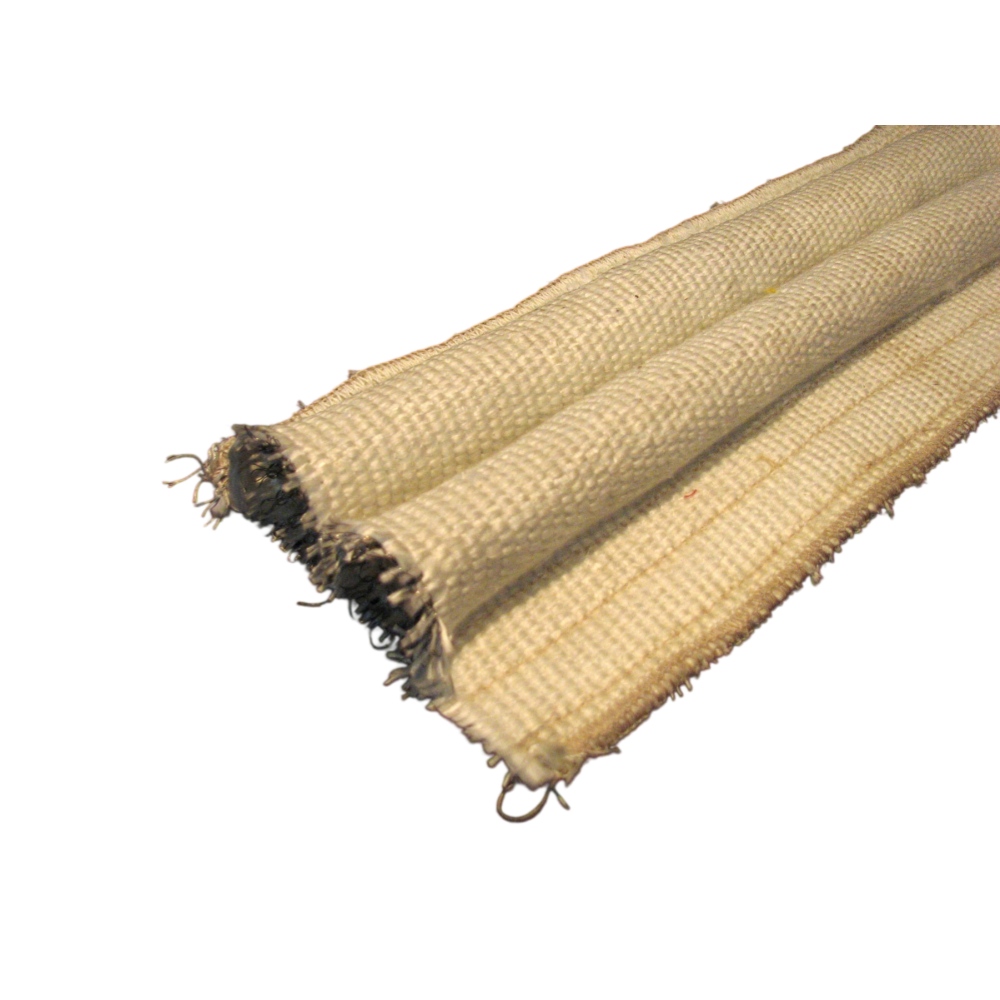

交換用オタマジャクシ型ガスケットの測定方法
Sep 30, 2026
オタマジャクシ型ガスケット(tadpole gasket)を交換用に測定するには、バルブの高さと幅、取り付けテールの寸法、全体のプロファイル幅、芯材の構造、および必要な長さを記録します。次に、バルブの接触位置における機器の閉じた状態の隙間を測定します。摩耗したサンプルは古い構造を特定するのに役立ちますが、その圧縮された寸法を自動的に新しいシールの仕様として採用すべきではありません。 工業用オーブンのドア、炉のアクセスパネル、または加熱された筐体の場合、交換品は取り付け構成に適合し、機器が閉じたときに必要な接触圧を提供しなければなりません。目に見える生地を合わせたり、最も近いバルブ径を注文したりするだけでは不十分です。 以下の測定ワークフローにより、サンプル、機器の形状、および動作要件を1つの交換仕様にまとめます。 取り付けられたガスケットから始める 何も取り外す前に、権限のある保守担当者にOEMの指示および現場の手順に従って機器を安全な状態にしてもらいます。危険なエネルギーを制御し、高温の部品を冷却し、閉じ込められた圧力を処理し、可動式のドアやカバーを固定します。測定を行うために、通電中または支持されていない閉鎖機構に手を入れないでください。 ガスケットが取り付けられた状態で写真を撮ります。バルブがどちらを向いているか、テールがどこで保持されているか、シールが角をどのように通過しているかを示します。測定値とサンプルを同じ地点に追跡できるように、上部のヒンジ側の角などの基準位置に印を付けます。 また、可能な場合は機器のモデル、ガスケットの部品番号、図面の改訂番号を記録します。既存のシールが平らになっている場所、ほつれている場所、ずれている場所、または金属と擦れている場所をメモします。これらの観察結果は、意図した寸法とは分けて記録してください。損傷した部分は故障状態を記録するものであり、必ずしも元の設計を示すものではありません。 断面図に重要な寸法を記入する 「1インチのオタマジャクシ型ガスケット」のようなラベルのない記入よりも、断面のスケッチの方が有用です。閉じる方向と実際の測定の終点をマークします。1つの主要な単位系を使用し、合意された寸法公差があればそれを明記します。 寸法 記録すべき項目記録 測定の詳細 バルブの高さ 圧縮方向の外側の高さ。 その値が未使用のサンプル、元の図面、または摩耗したガスケットのいずれから得られたものかを特定します。 バルブの幅 高さに対して垂直な、バルブの外側の幅。 断面が楕円形または平らになっている場合は、高さと幅を別々に記録します。 テールの幅 明確にマークされた終点間の取り付け延長部分。 バルブと縫い目に対して、テールの測定がどこから始まるかを示します。 テールの厚さ 保持金具の下に収まるテキスタイルの積層部分。 関連する場合は、折り目、ヘム、コーティング、接着剤の層を個別に特定します。 全体の幅 一方の外端からもう一方の外端までの完全な断面外形。 テールの幅を全体のプロファイル幅の代わりに使用しないでください。 取り付けられたバルブの高さ ジョイントが意図した閉鎖位置にあるときにバルブが利用できるスペース。 実際の接触面を使用し、くぼみ、オフセット、または保持プレートの干渉があればそれを示します。 取り付けの詳細 保持ストリップの位置、穴の間隔、スロット、および関連するクリアランス。 これらは、ほつれたテキスタイルの端からではなく、定義された基準点から寸法を測定します。 円形の断面であることが確定している場合にのみ、バルブ径を使用してください。平らになった使用済みのバルブは、観察された高さと幅で記録し、想定される元の直径に変換しないでください。 バルブを押しつぶさずに測定する 許可されたサンプルを、伸ばしたり丸めたりせずに、リラックスした状態で配置します。最初の現場測定では、バルブが変形するまで押し付けるのではなく、キャリパーの面を外側のカバーに軽く接触させます。購入仕様書で管理された測定圧力が要求される場合は、代わりにその方法に従ってください。 同じ方法を使用して、特定されたいくつかの場所で測定値を取得します。可能な場合は、比較的損傷していないセクションを含めます。異常に高いまたは低い測定値を公称サイズとして提示するのではなく、範囲を記録します。 使用済みガスケットのリラックスした高さは、必ずしも元の自由な高さとは限りません。サンプル測定値には「使用済み状態」とラベルを付けてください。未使用の予備品や承認済みの元の図面の方が、元の寸法を知るためのより良い参照資料となります。いずれもない場合は、継ぎ目と交換予定品が確認されるまで、呼び径を未確定のままにしてください。 テールの幅は全体の幅と分けて記録する 取り付けテールは、保持バーの下に伸びたり、端を折り返したり、折り畳み部分を含んだりすることがあります。目に見える帯状の部分をテール全体として扱う前に、それらの詳細を記録してください。 図面には、バルブの境界、ステッチライン、保持エッジ、およびテールの自由端を示してください。これにより、カタログによって異なる寸法記号や基準点が使用されている場合の曖昧さが解消されます。ダブルテールプロファイルの場合は、2つの延長部が等しいと仮定せず、それぞれ独立して測定してください。 交換用テールが、バルブを意図した接触ラインからずらすことなく保持できるか確認してください。全体の幅を合わせても、バルブが正しい位置に収まるとは限りません。 バルブが実際にシールする閉止ギャップを測定する 有効なギャップは、ドアの目に見える外縁ではなく、バルブの接触位置にあります。適切なアクセス可能なゲージ、承認された測定方法、または検証済みの機器図面を使用して、資格のある保守担当者にこの寸法を確定してもらってください。 ヒンジ側、ラッチ側、上部、下部、コーナーを含め、周囲のギャップをマッピングしてください。最小値と最大値をその位置とともに記録してください。平均値をとると、ガスケットが過圧縮される狭い箇所や、接触が不十分な広い箇所が見過ごされてしまう可能性があります。 意図された閉止位置を維持してください。古いガスケットを取り外すと、ドアやラッチが使用時よりも大きく動く場合があります。その余分な動きの後に測定されたギャップは、必要な取り付け高さを表していない可能性があります。 各測定値が冷間時のものか、承認された運転状態の評価から得られたものかを明記してください。冷間時の寸法だけでは、熱移動によるすべての影響を説明できません。閉止ギャップを安全かつ確実に測定できない場合は、目測で推定せず、未知として記録し、代わりに継ぎ目の図面を提供してください。 圧縮計算を確認に使用する 提案された自由バルブ高さと取り付け高さが同じ荷重方向で判明している場合、公称圧縮率は次のように計算できます。 公称圧縮率 (%) = (自由バルブ高さ - 取り付けバルブ高さ) / 自由バルブ高さ x 100 寸法の例として、提案された自由バルブ高さが20 mmで、取り付け高さが14 mmから17 mmの範囲である場合を考...
