カスタム仕様のエキゾースト断熱スリーブの注文には、グラスファイバー素材の選定やパイプの概算径の指定以上の作業が伴います。スリーブは実際の排気ラインに適合し、適切な加熱部分を覆い、接続部、曲げ部、周辺機器の周囲への取り付けにおいて実用的でなければなりません。
ヒーターメーカー、船舶用機器サプライヤー、車両メーカー、交換部品ディストリビューターにとって、RFQ（見積依頼）段階での正確な寸法情報は、製造および設置時の適合性の問題を防ぐことができます。
本ガイドでは、バイヤーがカスタム仕様のエキゾーストホース断熱スリーブを指定する際に提供すべき測定値と設置の詳細について説明します。
最初のステップは、断熱する対象を正確に特定することです。
部品は次のようなものです：
この部品の外形寸法によって、スリーブの基本寸法が決まります。
呼称としての排気サイズだけに頼らないでください。24 mmまたは30 mmのエキゾーストパイプとして説明されている製品は、接続部や内径を識別するためにその寸法を使用している場合があり、一方で断熱材が覆わなければならない外面は異なる場合があります。
カスタム断熱において有用な測定値は、スリーブが設置される場所における部品の実際の外径です。
IDとは内径（Inside Diameter）を意味します。エキゾースト断熱スリーブにおいて、IDはエキゾーストホースやパイプのために利用可能な内部スペースを表します。
これはカスタム注文において最も重要な寸法の1つです。
| 寸法 | 何参照先 | 重要な理由 |
|---|---|---|
| 排気パイプ外径 | パイプまたはホースの実際の外径 | スリーブの内側に収める必要のある部品を規定する |
| スリーブ内径 | 断熱スリーブの内径 | 取りつけのフィット感を左右する |
| スリーブ外径 | 断熱材追加後の外径 | 設置クリアランスが限られている場合に重要 |
| スリーブ長 | 断熱された全長 | 排気管の保護範囲を決定する |
よくある購入時の間違いとして、呼び排気パイプサイズだけを使って断熱スリーブを発注してしまうことが挙げられます。
たとえば、排気システムは呼び径で特定されることがありますが、実際の外形プロファイルは波付け、壁の構造、継手、または製造公差の影響を受けます。
このため、OEM購買担当者は以下のいずれかを提供することが推奨されます。

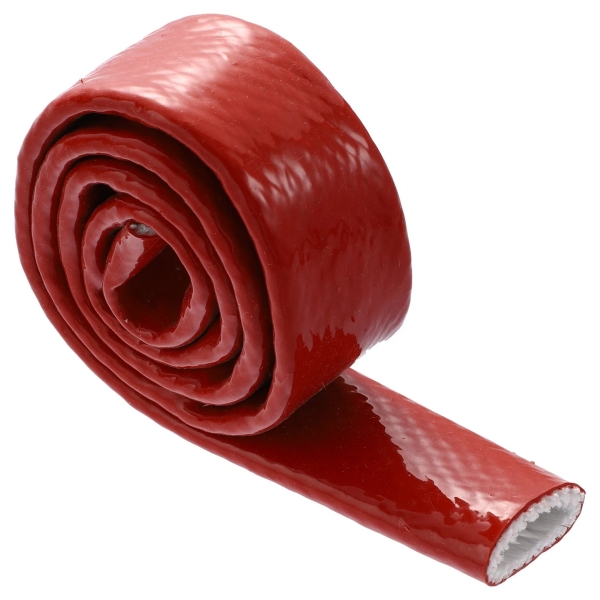

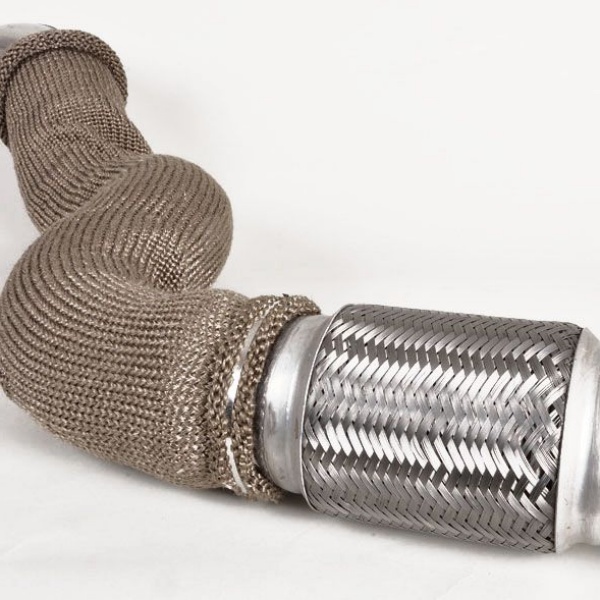

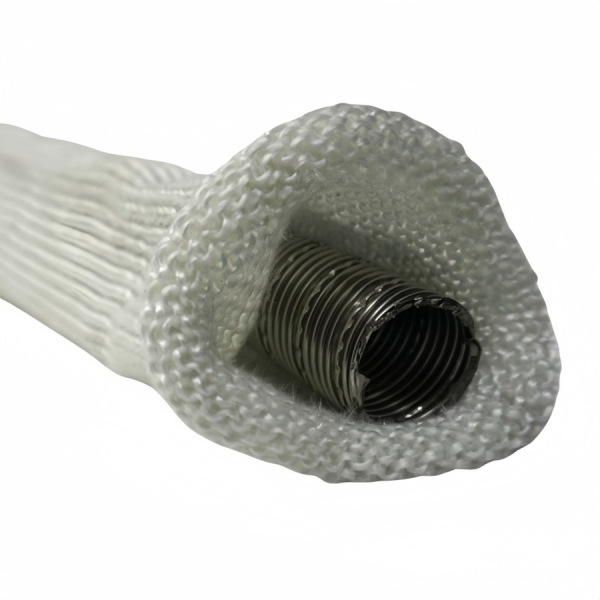

これは、断熱材をフレキシブル排気管や波付排気管に取り付ける場合に特に重要です。
断熱スリーブには、無駄な力を加えずに排気部品の上に装着できる十分な内側スペースが必要です。
ただし、過剰なクリアランスも望ましくありません。サイズが大きすぎるスリーブは排気管の周囲に適切に収まらない可能性があるためです。
適切なフィット感は、いくつかの要因によって異なります。
曖昧な許容差を指定するのではなく、実際のパイプ外径（OD）を提示し、スリーブの取り付け方法を記述してください。これにより、アセンブリに応じて断熱材の寸法を評価できるようになります。
排気チューブ自体の直径が、取り付けにおいて常に最大の寸法になるとは限りません。
チューブ状の断熱スリーブをフィッティング、カップリング、クランプ領域、または拡大された排気部分の上にスライドさせて通す必要がある場合、その大きい方の寸法によってスリーブが取り付け可能かどうかが決まることがあります。
カスタムスリーブを依頼する前に、以下をご確認ください。
最終的な排気系の組み立て前に取り付けるため、スリーブがフィッティングを通過する必要がない場合は、図面または見積依頼書（RFQ）にその旨を明記してください。
必要なスリーブの長さは、実際に熱保護を必要とする排気管の部分に基づいて決定する必要があります。
排気管の全幅・全高（全長）を機械的に指定しないでください。
多くの施工例では、床面、ケーブル、ホース、パネル、または密閉機器の近くの部分のみに追加の断熱が必要です。
必要な断熱ゾーンの始点と終点を測定し、以下を考慮してください。
1つの長い断熱スリーブが常に最善の構成とは限りません。
複数のクランプ、急な取り回しの変更、またはサービスポイントがある排気システムは、複数の断熱セクションに分けた方が組み立てが簡単な場合があります。
| 構成 | 一般的な理由選定理由 |
|---|---|
| 1つの連続したスリーブ | 障害物が少ない長尺の直線排気セクション |
| 2つの断熱セクション | クランプ、ブラケット、またはサービスポイントが加熱ゾーンを分割している |
| 複数の短いセクション | 複雑な取り回し、または複数の取り付け上の障害物 |
| カスタム個別長さ | 再現性のあるOEM排気アセンブリ |
量産の場合、排気アセンブリ図面で各断熱セクションを特定することで、ユニットごとの一貫した取り付けを維持しやすくなります。
直管に取り付けられるスリーブと、曲面状の排気経路の周囲に取り付けられるスリーブでは、形状が異なります。
断熱排気ラインに曲げが含まれる場合は、以下を提供してください：
ヒーターから出てすぐに排気の向きが変わるようなコンパクトなヒーターの取り付けには、写真や図面が特に役立ちます。
コンパクトな取り付けでは、完成した断熱材の外形寸法が内径と同じくらい重要になることがあります。
これは以下によく見られます：
排気管が狭いスペースを通る場合は、断熱材を指定する前にパイプ周囲の利用可能なクリアランスを測定してください。
完成したアセンブリは、隣接する部品に干渉することなく、利用可能なスペース内に収まる必要があります。
寸法情報は製造業者に製造するサイズを伝えます。用途情報はスリーブの使用方法を説明します。
OEMの見積依頼（RFQ）では、排気システムが以下に設置されているかどうかを明記する必要があります：
また、サプライヤーは、断熱材が振動、頻繁な動き、湿気、摩耗、または限られた設置スペースにさらされているかどうかを把握する必要があります。
船舶用ヒーターの設置は多くの場合コンパクトであり、排気経路が機器スペースを通過することがあるため、周囲の表面やコンポーネントに追加の断熱分離が必要です。
カスタム船舶用排気ホース断熱材の注文において、有用なRFQ情報には以下が含まれます。
製品範囲全体で複数の排気構成が使用される場合は、すべての寸法を1つの仕様にまとめるのではなく、バージョンごとに個別に特定する必要があります。

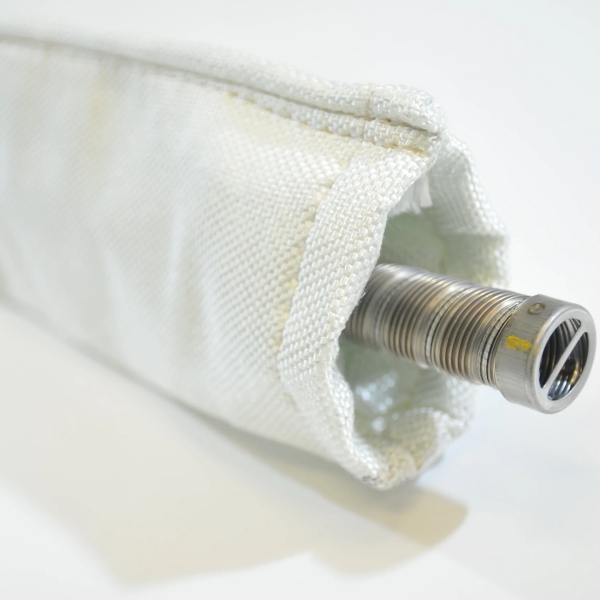

ディーゼルヒーターシステムでは、ヒーターやシステムの設計に応じて複数の排気管径を使用できます。
BSTFLEXはまた柔軟な二重壁ステンレス鋼製ディーゼルヒーター用排気管を複数の直径で製造しており、排気管と断熱の要件を同一システムの一部として検討することができます。
ただし、断熱スリーブを個別に購入する場合は、製造前に実際の排気管寸法を確認する必要があります。
新しいOEMプロジェクトは通常、図面と管理された寸法から始まります。交換プロジェクトは多くの場合、既存の取り付けられた排気システムから始まります。
交換用の供給については、購入者が以下を提供できます：
元の断熱材が損傷しているか変形している場合は、摩耗した断熱材から寸法をコピーするのではなく、排気部品自体を測定してください。
完全なRFQは、次のチェックリストを使用して作成できます。
| RFQ項目 | 情報提供する情報 |
|---|---|
| 排気部品 | フレキシブルパイプ、リジッドチューブ、エキゾーストホースまたはアセンブリ |
| パイプ外径 | 実測外径 |
| 必要なスリーブ内径 | 図面で既に定義されている場合 |
| 必要な長さ | 全体の絶縁長さまたは個別のセクション |
| ルーティング | ストレート、カーブ、または混合 |
| 最大継手 | スリーブが通過しなければならない場合の寸法 |
| 設置スペース | 関連する場合の利用可能な最大外側エンベロープ |
| 用途 | ディーゼルヒーター、船舶用ヒーター、車両または産業用機器 |
| 数量 | 試作品、ロット数量、および推定年間需要 |
| 参照 | 図面、サンプル、または設置写真 |
| 梱包 | バルク、個別、キット、またはOEMの梱包要件 |
ヒーターの出力だけでは、適合する断熱スリーブを製造するための十分な寸法情報が得られません。実際の排気管の寸法の方がより有用です。
断熱材は排気管の外側を囲みます。見積依頼（RFQ）内のすべての寸法が内径（ID）と外径（OD）のどちらを指しているかを明確にしてください。
より大きなカップリングやコネクタの上をスライドさせる必要がある場合、スリーブがパイプに完全にフィットしていても取り付けが不可能なことがあります。
長い断熱セクションは、クランプ、ブラケット、またはメンテナンスエリアと干渉する可能性があります。スリーブの長さを決める前に、実際の熱保護ゾーンを定義してください。
同じ直径を使用する2つのシステムであっても、一方が直線的で、もう一方が複数の曲がりや取り付け上の障害物を含んでいる場合、異なる断熱構成が必要になることがあります。
新しいOEMヒーターシステムでは、エキゾーストの取り回しと周囲の取り付けスペースが確立された後に断熱材を定義すると便利です。
その後、試作スリーブを以下の項目について評価できます。
寸法が確認できれば、同じ仕様を再生産に使用できます。
BSTFLEXは、買い手を1つの固定された直径や長さに制限することなく、排気システムに合わせた寸法のエグラス製排気ホース断熱スリーブを製造しています。
カスタム生産は、ヒーターメーカー、船舶機器サプライヤー、RV・車両メーカー、排気システムサプライヤー、ディストリビューター、産業機器メーカーをサポートできます。
追加のヒーターダクト、排気保護、熱管理製品については、当社の熱保護チューブ製品範囲をご覧ください。
正確なお見積りのために、排気管の外径、必要な断熱長さ、取り付けレイアウト、数量、および利用可能な図面や写真をご提示ください。
同じプロジェクトで複数の直径や長さが必要な場合は、構成ごとに分けて記載してください。これにより、断熱スリーブを汎用サイズとして扱うのではなく、実際の排気アセンブリに合わせて製造することができます。
カスタムOEMおよび一括供給の要件については、グラスファイバー製排気ホース断熱スリーブをご覧ください。
