交換用の角形ベローズは、古いカバーの幅と一致していても、機械に適合しない場合があります。取り付けフレームの高さが異なっていたり、給油継手がひだに引っかかったり、圧縮されたカバーが可動テーブルに必要なスペースを占有したりすることがあります。リニアレールやマシンウェーの場合、交換用仕様には、単なる緩んだファブリックカバーだけでなく、取り付け方法も記載する必要があります。

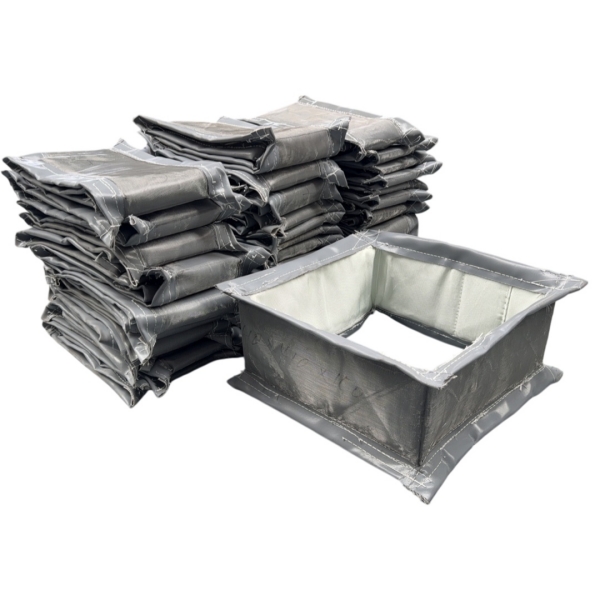

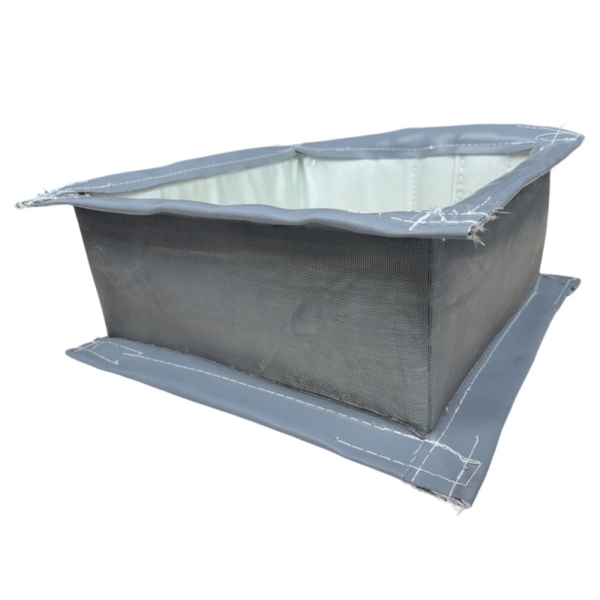

BSTFLEX カスタム縫製角形ベローズは、角形の機械部品やガイドウェイアセンブリに対して柔軟な保護を提供します。プロファイル、作動長、生地、およびアタッチメントは、既存の装置寸法に合わせて評価できます。有用な交換用図面には、保護されたスペース、外部のクリアランス、および両端の接続部が区別して記載されています。

まず、既存のベローズが単一のレールをカバーしているのか、2つの平行なレールにまたがっているのか、ボックスウェイを保護しているのか、あるいは角形のクチュエータを囲んでいるのかを特定します。どの面が覆われていて、どの面が開いたままになっているかを示します。3面ウェイカバーと完全密閉型の角形ベローズは、全体の幅や高さが似ているという理由だけで互換性があるわけではありません。
固定アタッチメントと可動アタッチメントを特定します。取り付けによっては、カバーが完全なベアリングブロックを囲むのではなく、キャリッジで終わっている場合があります。また、保護されたスペースの内部に追加の部品が配置されている場合もあります。提案された開口部が実際の配置に合わせてサイズ調整されるように、この境界を明確にマークしてください。
手動での測定やカバーの取り外しを行う前に、権限のある担当者が機械のメンテナンス手順に従って、有害なエネルギーを遮断し、蓄積されたエネルギーを制御し、意図しない動きに対して部品を固定する必要があります。機構に手を伸ばす前に、安全な状態であることを確認してください。
側面写真だけでは、マシンウェイカバーを再現するのに十分な情報が得られないことがほとんどです。側面図、断面図、および2つの取り付け端の個別のビューを準備します。全体を通して同じ単位を使用し、推定された寸法はすべて未確認としてラベル付けしてください。
| 図面のビュー | 詳細含める項目 | 解決する疑問 |
|---|---|---|
| 機械の移動方向の側面図 | 取り付けの基準、最短および最長の取り付け長さ、端部のオフセット、および近くの障害物。 | カバーは、過度に引き伸ばされたり押しつぶされたりすることなく、両方の作動位置に達することができますか? |
| 保護領域を通る断面図 | レールの配置、必要な内部開口部、最大の外部スペース、開いた面、および突き出た部品。 | 移動中にひだやサポートがクリアしなければならないものは何ですか? |
| エンドAおよびエンドBの取り付けビュー | フレームの開口部、外部フレームの寸法、厚さ、穴の位置、向き、および締結アクセスの容易さ。 | 交換部品は、既存のインターフェースを再配置することなく機械に取り付けられますか? |
移動に伴って断面が変化する場所には、制限のある位置に追加の断面を含めてください。マークのない画像のコレクションに頼るのではなく、図面のビューに合わせて写真にラベルを付けてください。
単一のリニアレールの場合、レールとキャリッジの配置を、カバーの作業スペースに入るアイテムとともに記録します。2つのレールにまたがるカバーの場合、レールの間隔と全体の保護幅を追加します。クリアランスに影響を与える潤滑接続、センサーブラケット、ボルト頭、ケーブルアタッチメントはすべて含めてください。
保護される部品、ベローズ内部に必要な障害物のない開口部、およびその外側に利用可能な最大スペースの3つの寸法セットを区別します。3つすべてを単に「幅」および「高さ」とラベル付けしないでください。メーカーが動作クリアランスを決定する場合は、実際の部品寸法を提供し、その要件を明記してください。
高さには定義された基準面が必要です。機械ベッドから測定された寸法は、レールの上部から測定された寸法とは互換性がありません。断面図に基準を示し、それに対する取り付けフレームの位置を特定してください。
また、角、段差、および局所的な制限も記録します。角が丸みを帯びた角形の開口部は、公称の幅と高さが十分に見える場合でも、四角形の突起をクリアできないことがあります。ファブリックの開口部だけでなく、提案されている内部サポートも確認してください。どちらも制限要因になる可能性があります。
エンドAとエンドBを個別に測定します。クリアな開口部、外部フレームの寸法、プレートの厚さ、およびガイドウェイに対する取り付け面の位置を記録します。開口部が正しいにもかかわらず、取り付けが低すぎるフレームは、カバーをレールに引き込む可能性があります。
明確に識別された基準エッジまたは基準面から、取り付け穴の中心の位置を特定します。該当する場合は、穴の直径、スロットの寸法、皿穴またはザグリ加工、およびファスナーの種類を含めます。非対称のパターンが鏡像と間違えられないように、視野の方向を明記してください。
ファブリックの端とその保持プレートの間の重なりを確認します。最初の有効なひだが始まる場所と、クランプ領域が終わる場所を示します。取り付け部は、作動するひだを挟み込むことなく、意図した位置にカバーを保持する必要があります。
再利用されたハードウェアの場合は、実際の部品の図面または検証済みの測定値を提供します。歪んだプレート、損傷した穴、または以前の現場での変更を特定します。合意された修理または再設計なしに、損傷した取り付けインターフェースを新しいベローズに補正させないでください。

機械によっては、テーブルやキャリッジの反対側に別々のベローズを使用する場合があります。テーブルが移動すると、一方のカバーが圧縮され、もう一方が伸長します。取り付け位置と作業寸法が同一であることが確認されていない限り、これらは別々の部品として扱ってください。
軸と側面ごとにカバーにラベルを付け、各カバーの最短および最長の取り付け距離を記録します。ブラケット、ドライブハウジング、またはエンドフレームによって一方の側の利用可能なスペースが変化するため、似たような外観のカバーでも異なる長さが必要になる場合があります。
「縫製ベローズ測定ガイド」を使用して長さの基準を定義し、取り付けられた長さと柔軟な本体の長さを区別します。この交換評価における追加のタスクは、単に機械の公称ストロークを繰り返すだけでなく、軸の両側を検証することです。
シーム、サポート、端部のトランジションを含めた折り畳み状態のパッケージを評価します。古い折り数をコピーしても、異なる生地や構造が同じ圧縮スペースに収まるとは限りません。
既存のカバーがどのようにサポートされ、ガイドされているかを記録します。アセンブリの一部であるフレーム、スライド要素、吊り下げポイント、または中間サポートを特定し、それらが再利用されるかどうかを明記します。柔軟なカバーは、端部の寸法が正しいという理由だけで、メカニズムから離れた位置を維持できると期待すべきではありません。
設置の向き、移動速度、既知の場合は加速度、および移動頻度を提供します。提案されたサポート配置がこれらの条件に対してレビューされるよう求めます。シームが十分な空気の流れを提供すると仮定するのではなく、密閉されたアセンブリまたは高速で移動するアセンブリには換気要件を含めます。
潤滑ポイント、センサー、取り付けネジへのアクセスを図面に残します。取り外し可能な開口部が必要な場合は、ジッパー付き縫製ベローズを個別に評価できます。開口部の位置と、剛性のあるエンドフレームの組み付け経路は依然として確認する必要があります。
軽度の汚染がある位置決めシステムで使用されるマシンウェイベローズは、切削ゾーンの横にあるカバーとは異なる条件に直面します。材料を選択する前に、破片、流体接触、および熱への曝露について説明してください。
クーラントへの曝露については、流体の仕様、使用濃度、温度、および接触が偶発的な飛沫であるか持続的なスプレーであるかを指定します。生地のコーティング、ステッチ、シーム、エンドアタッチメントを一緒に評価します。コーティングされた生地であるからといって、縫製アセンブリが自動的に液体を通さないようになるわけではありません。
高温で鋭利な切りくずや重い切削屑の負荷がある場合は、追加のシールドや異なるカバー構造が必要になることがあります。保護要件をレビューせずに、通常の布製ベローズを金属装甲または伸縮式スチールカバーの直接の代替品として指定しないでください。取り付け穴が一致していることは、同等の性能の証明にはなりません。
熱に曝される長方形ベローズの場合、BSTFLEXはシリコンコーティングガラス繊維、PTFEコーティングガラス繊維、アルミナイズドガラス繊維などのテクニカルファブリックを評価できます。選択は、曝露および繰り返し屈曲の要件によって異なります。ベースファブリックの温度数値をすべてのシーム、サポート、および固定部品に適用するのではなく、完成した構造の限界を確認してください。
取り外したカバーは、実用的な限り保管し、廃棄する前に損傷の写真を撮影してください。以下の観察結果は交換のレビューの指針となりますが、それ自体で故障の原因が証明されるわけではありません。
| 古いカバーの観察 | 調査すべき項目 |
|---|---|
| 片側に沿った光沢のあるストリップまたは摩耗したパッチ | 局所的な干渉、フレームのアライメント、利用可能なクリアランス、およびサポートパス。 |
| 端部の取り付け部付近の亀裂 | エンドトランジションのジオメトリ、挟み込まれた折り目、取り付け状態、および必要な伸長。 |
| 押しつぶされた、または不規則に詰まった折り目 | 圧縮されたスペース、挟み込まれた破片、およびカバーが動作範囲を超えて強制されているかどうか。 |
| 一見無傷なカバーの下にあるクーラントまたは破片 | 開いた面、エンドインターフェイス、シーム、クロージャー、または換気口周辺からの侵入。 |
再配置されたセンサー、交換されたキャリッジ、異なるクーラント供給など、古いカバーの設置以降に加えられた変更を記録します。古い図面のみに基づく交換では、これらの変更を見落とす可能性があります。どの寸法が機械からのもので、どれがサンプルからのもので、どれが確認待ちであるかをマークします。
ガイドウェイの形状を特定するのに役立ちますが、機械の取り付けフレーム、レールの間隔、隣接する機器、または利用可能な圧縮スペースを定義するものではありません。設置図面とともに、レールとキャリッジのモデル情報を含めてください。
状態、寸法、および取り付け方法が新しいアセンブリに適している場合は、可能性があります。注文がファブリックカバーのみのものか、新しいプレート、ファスナー、およびサポートが含まれているかを明記してください。
必ずしもそうとは限りません。厚さだけで摩擦、過剰な伸長、不適合なクーラント、または不適切な切りくずの曝露を解決することはできません。材料の変更には、折り畳まれたパッケージと動きを再度確認することも必要です。
生産前に、図面の改訂、内部開口部、外側限界、作動長、エンドフレームの詳細、およびサポートやアクセス機能を確認してください。フィット感を制御する寸法公差を指定し、それらがどのように確認されるかについて合意します。剛性フレームの寸法とフレキシブルボディの寸法を区別します。
設置および試運転の際には、機械の承認された手順に従ってください。管理された復旧プロセスを通じて、意図された移動経路全体でクリアランス、取り付けの確実性、および折り畳み挙動を確認します。動きのある場所から作業員を遠ざけ、調整の前に再び機器を隔離してください。布製の汚染防止カバーを、必要な機械の安全ガードの代わりとして扱わないでください。
機械の軸と用途、3つの図面ビュー、設置写真、および操作条件をBSTFLEXに送信してください。個々のカバーに必要な数量、取り付けハードウェアが再利用されるかどうか、および以前のアセンブリで観察された問題を含めてください。
