誘導溶解炉用耐火スリーブ：水冷パワーリードとホースの保護

誘導炉周辺のフレキシブル接続部には、それぞれ独自の保護対策が必要です。水冷式電源ケーブル、独立した冷却水ホース、油圧ラインが同じエリアを通行しながら、それぞれ全く異なる役割を担うことがあります。外径は似ているように見えても、電気的、冷却的、機械的な要件は互換性がありません。

誘導溶解用耐火スリーブ適切なホースやリード線が輻射熱や溶融金属の飛沫にさらされる箇所に、外部保護層を提供します。選定にあたっては、実際の設置場所における暴露状況、炉の移動、点検時のアクセス性などを考慮する必要があります。このスリーブは承認済みのアセンブリを補完するものであり、電源リード線の絶縁体、冷却回路、または圧力保持ホースを置き換えるものではありません。

のBSTFLEX耐火スリーブシリーズ鋳造設備におけるこれらの外部保護要件を評価するための、シリコンコーティングされたグラスファイバー構造物も含まれる。

カバーを指定する前に、ラインを特定してください。

機器図面を参照して、各保護区域の内部構造を特定してください。特に、水冷式電気配線を問い合わせ時に単に「ウォーターホース」と表現しないでください。

複数の配線が支持部材を共有している場合でも、各回路を個別に識別してください。機器設計者が動作、冷却、電気的分離、および点検アクセスについて検討することなく、それらを1つの大型カバー内にまとめて配置しないでください。

溶融物の温度ではなく、鉛の露出量を指定してください。

金属浴の温度は、スリーブの連続運転温度ではありません。保護ラインが炉の開口部、注湯エリア、高温面、既存の障壁に対してどの位置にあるかを記述してください。

懸念事項が持続的な放射加熱、偶発的な液滴、繰り返しの飛沫、または高温表面との接触の可能性のいずれであるかを記録してください。金属または合金の種類、およびスラグへの曝露の有無も記載してください。一般的な溶融飛沫の説明だけでは、あらゆる鋳造工程においてあらゆる材料を承認するには不十分です。

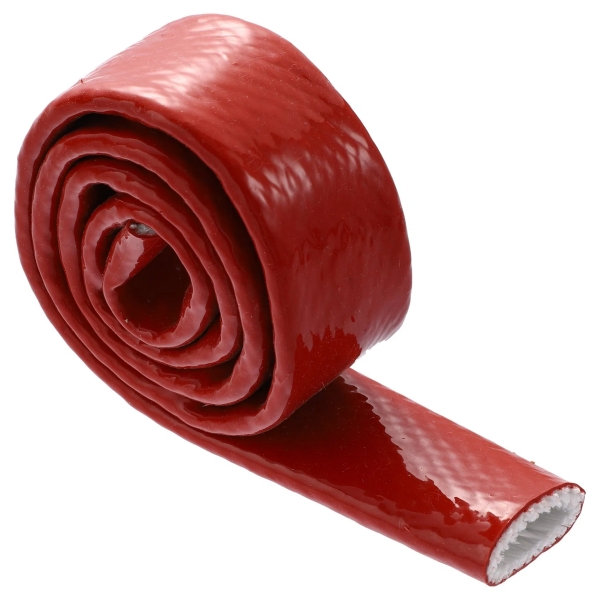

のBSTFLEX EFRS シリコンコーティンググラスファイバー製耐火スリーブシリコーンゴムの下に編組グラスファイバー製の本体を採用しており、高温の工業環境におけるホースやケーブルの保護に使用されます。本製品は、指定された暴露条件に対する適合性を評価するためのものであり、炉回路全体への適用性を自動的に保証するものではありません。

該当する製品データおよび試験結果、暴露期間、および許容基準を要求してください。危険要因に持続的な流れ、金属の溜まり、または炉からの流出が含まれる場合は、別途、工学的保護評価を実施してください。ホーススリーブを機器の保護バリアの代替として扱わないでください。

水冷式電源ケーブルの保護は、健全なケーブルから始まります。

水冷式電源ケーブルは、外側のゴムホースだけではありません。導体構造、端子、水路が一体となって機能しています。外見は問題なく見えても、内部の劣化によって冷却の流れが阻害されることがあります。

交換用カバーを指定する前に、既存の保護カバーが損傷した原因を特定してください。局所的な外部飛沫や、水の流れが制限されたことによる過熱には、それぞれ異なる対処法が必要です。厚いスリーブを追加しても、劣化した導体、不良な電気接続、または冷却制限は修復されません。

冷却要件を維持する

炉本体または主要メーカーに、提案された外装カバーが運転条件に合致しているか確認してもらってください。必要な水流量、温度制限、および監視装置を維持してください。サイズが小さすぎるカバーで下のホースを圧縮したり、スリーブを収めるためだけにホースの支持部を移動したりしないでください。

外部断熱材は、アセンブリ周囲の熱伝達に影響を与えます。そのため、スリーブのデータシートに記載されている温度定格のみに基づいて判断するのではなく、リード線が承認された電気的および冷却条件下で動作している状態で、その適合性を確認する必要があります。

電気保護は別々に保管してください

耐火スリーブの材質説明を、完成した電源リード線の定格電圧として使用しないでください。指定されたホース絶縁、端子間隔、および電気的クリアランスを維持してください。耐熱カバーは、通電中のリード線に触れることを許可するものではありません。

電源接続部や誘導部品付近の留め具や固定金具については、機器メーカーの承認を得てください。金属製のスナップ、バンド、その他の留め具は、必要なクリアランスを妨げたり、意図しない接触点を生じさせたりしてはなりません。

炉傾斜経路を通る範囲の確認

傾斜式炉の場合は、許容される可動範囲における配線とホースの位置を示す経路図を作成してください。炉を直立させた状態で撮影した写真も役立ちますが、設置状況全体を示すものではありません。

スリーブ部分が曲がる箇所、支持部材に近づく箇所、方向が変わる箇所、隣接する線を通過する箇所を確認してください。スリーブが必要な保護領域から後退できるか、または動きを妨げるような折り目ができるかを確認してください。

ブラケットとガイド部分には、完成したカバーのより大きな外形寸法を含めてください。取り外し可能な構造の場合は、留め具間および曲げ部分での重なりが適切に維持されていることを確認してください。スリーブは、下部アセンブリを許容曲げ半径以下に押し下げることなく、承認された経路に沿って配置する必要があります。

移動評価には、機器チームが承認した方法を使用し、作業員は移動中の機器から離れた場所にいてください。炉またはそれに接続された機構が移動している間は、スリーブを手で位置調整したり、調整したりしないでください。

サービスタスク周辺のインストール形式を選択してください

新規または再生電源ケーブルの場合、チューブ状の耐火スリーブはケーブルメーカーの組立工程の一部として考慮されることがあります。スリーブが取り付けられているかどうか、また端子の形状に適合するかどうかを確認してください。ホースの直径だけではこの問題は解決しません。

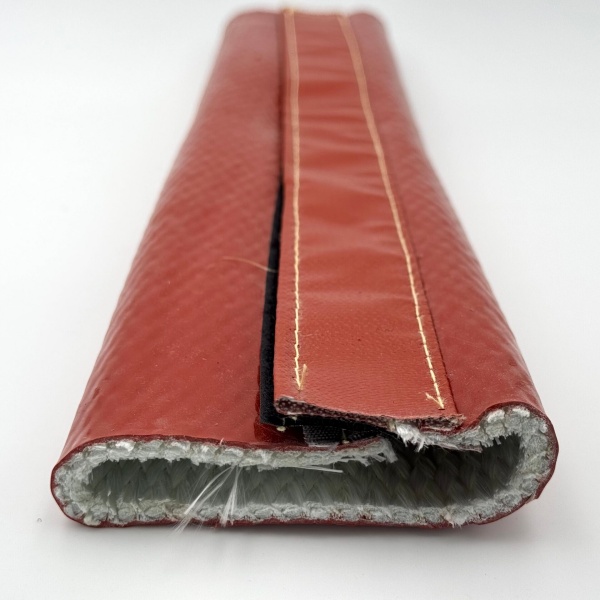

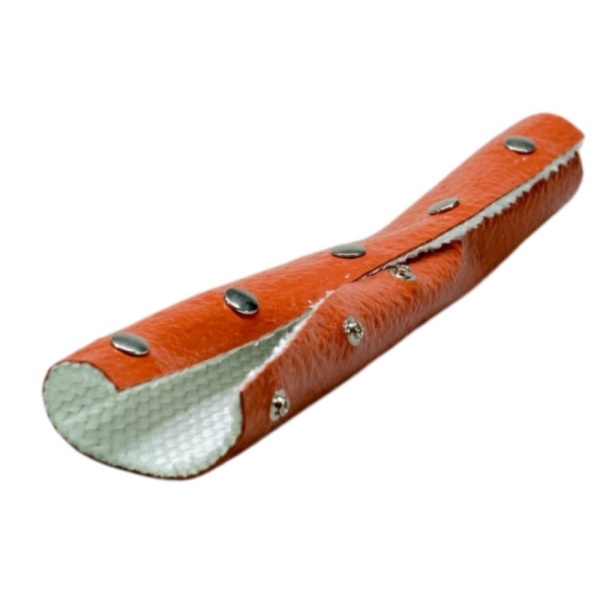

エンドアクセスのない既存の接続の場合、スナップラップ耐火スリーブ評価のために、縦方向に開く形式を提供します。使用可能な閉じた状態のフィット感、縫い目の位置、および検査アクセス方法を指定してください。提案された閉鎖方法が電気的および熱的環境に適していることを確認してください。

フランジ、分岐部、または支持部によって標準スリーブで必要な領域をカバーできない場合は、専用カバーの評価のために形状を提出してください。標準製品に開口部を設けるとカバー範囲が変わるため、記録に残らない現場での変更とはなりません。

使用する耐火スリーブのサイズ表と適合性ガイド寸法上の出発点として、別の炉から公称寸法を転記するのではなく、実際に設置された構成を承認してください。

冷却ホースと油圧ホースは別々に検討する必要がある

冷却水ホースの場合、接続部の点検と漏水検知は容易に行えるようにしてください。設置場所の見栄えを良くするために、漏水が疑われる箇所を覆わないでください。溶融金属に水が触れると爆発を引き起こす可能性があります。外部スリーブは漏水封じ込めシステムではありません。

炉の近くの油圧ラインについては、BSTFLEX油圧ホース用防火スリーブ本製品は、外部熱保護のための出発点となる製品です。実際の流体、ホースの限界、配管経路、摩擦条件は別途確認してください。追加されたスリーブは、ホースの耐圧性能を向上させたり、ホースの破裂を抑制する効果を発揮したりするものではありません。

選択したカバーを正しい回路に記録してください。油圧ライン用に承認された予備スリーブは、寸法がたまたま一致するからといって、水冷式電気配線に自動的に取り付けるべきではありません。

保護区域を検査可能にする

技術者がカバー下のホースやリード線をどのように点検するかを決定します。開ける必要のある部分、アクセスが必要な端子部分、判読可能な状態を維持する必要のあるラベルを特定します。分割式カバーの場合は、設置業者に重なり具合を選ばせるのではなく、接合部のカバー範囲を指定します。

正規の検査では、スリーブと下部アセンブリの両方を検査してください。カバーのずれ、コーティングの損傷、繊維の露出、留め具の不具合、局所的な摩擦がないか確認してください。漏れ、変形、電気的損傷、異常な発熱については、適切な専門家に評価を依頼してください。

水しぶきがかかった後でもまだ固定できるスリーブは、必ずしも再利用に適しているとは限りません。合意された検査および交換基準（事象に基づく交換要件を含む）を適用してください。損傷箇所を記録してください。同一箇所で繰り返し損傷が発生した場合は、スリーブの交換を繰り返すだけでなく、経路またはバリアの見直しが必要です。

炉の停止手順内での設置計画

炉が保守手順で定められた状態に達した後でのみ、保護カバーの取り付けまたは取り外しを行ってください。装置内に溶融金属が入っている間、または関連する電気的もしくは機械的な危険が制御されていない間は、スリーブに直接触れる作業を行わないでください。

規定のシャットダウンおよび冷却手順に従ってください。必要に応じて冷却を継続してください。溶解電源を遮断しても、冷却を中断する許可にはなりません。作業開始前に、資格を有する担当者が、指定されたエネルギー遮断状態を確立し、確認する必要があります。

スリーブ試験を実施する際に、流量、温度、地絡、その他の安全システムを迂回しないでください。製品適合性評価は、機器メーカーが定める安全な操作および保守手順の範囲内で行う必要があります。

鋳造所がスリーブレビューのために送付すべきもの

炉の容量とスリーブ径だけを記載した問い合わせよりも、詳細に記入された経路図の方がはるかに役立ちます。必要な数量とともに、以下の用途情報を含めてください。

交換プロジェクトの場合は、以前のカバーの写真と損傷状況の写真を添付し​​てください。新規設置の場合は、製作長さを承認する前に、提案する取り付け方法とカバー範囲の詳細を提示してください。

誘導炉用耐火スリーブに関する質問

通常のグラスファイバー製スリーブは、シリコンコーティングされた耐火スリーブの代わりになりますか？

同等性があると決めつけないでください。コーティングと仕上げ壁構造は保護設計の一部です。グラスファイバー含有量だけを比較するのではなく、必要な耐熱性、耐水圧性、設置条件に合わせて製品を選択してください。

水冷式電源ケーブルの過熱は、防火スリーブで解消できるでしょうか？

いいえ。外部からの熱暴露対策としては有効ですが、冷却不足や内部の電気系統の故障を解消するものではありません。外装カバーの選定や交換を行う前に、過熱の原因を特定してください。

誘導炉用スリーブは、電気炉用ケーブルカバーと互換性がありますか？

製品名や直径だけで判断してはいけません。電気定格、ケーブル構造、可動範囲、露出度、必要なカバー設計などを比較してください。標準的な管状スリーブは、専用設計の多層構造炉用ケーブルカバーと必ずしも同等ではありません。

誘導溶解装置用耐火スリーブのサンプルをご請求ください。

BSTFLEX社は、外部ホースおよびケーブル保護用のシリコンコーティングされたグラスファイバー製耐火スリーブを提供しており、厚み、長さ、梱包方法など、ご要望に応じたオプションをご用意しております。誘導溶解プロジェクトにおいては、提案するスリーブは実際のリード線またはホースアセンブリに適合している必要があります。

回路識別情報、配線図、外形寸法、露出部の詳細、および数量をお送りください。新規配線用の管状スリーブが必要なのか、既存設備用の開閉式カバーが必要なのかを明記してください。

製品データ、サンプル、または鋳造用耐火スリーブの見積もりをご希望の場合は、お問い合わせください。機器メーカーの要求事項を含めることで、承認済みの電気、冷却、または油圧設計を変更することなく、外部保護を評価できます。
