「布製伸縮継手」を産業用ダクトシステム向けに選定する際は、布の名称からではなく、運転データから始める必要があります。
ダクト寸法が全く同じ2つの伸縮継手であっても、一方が低温のクリーンな熱風を運び、もう一方が水分や研磨粒子を含む腐食性の排ガスを扱う場合、全く異なる構造が必要になることがあります。
そのため、信頼性の高い選定プロセスでは、温度、圧力、ダクト形状、プロセスガス、変位、ガス流速、振動、化学物質への曝露、および設置構成を1つの完全なシステムとして考慮する必要があります。
BSTFLEXは、産業用ダクト、熱風、排気、および排ガス用途向けのカスタム非金属製布製伸縮継手を製造しています。以下のガイドでは、継手の仕様を決定する前に評価すべき情報について説明します。
見積もりを依頼する前に、以下の8項目を定義してください：
最初の質問は「どの布を使うべきか？」ではありません。「このダクトの中で何が起きているのか？」です。
布製ダクト伸縮継手は、ダクトシステム全体の一部を構成します。その設計は、システムに作用するあらゆる条件の影響を受けます。
材料を検討する前に、以下を記録してください：
これらの条件が判明すれば、実際の用途に合わせて柔軟要素を構築できます。
産業用ダクトは非常に大型になることがあり、必ずしも円形ではないため、布製伸縮継手が一般的に使用されます。
メーカーには、公称値の説明ではなく、実際のダクト寸法を伝える必要があります。
| ダクトタイプ | 必要な情報 |
|---|---|
| 円形 | 内径または外径 |
| 矩形 | 幅 × 高さ |
| 正方形 | 辺の寸法 |
| トランジション（異形管） | 両端の寸法およびトランジションの形状 |
| 不規則 | 図面または寸法スケッチ |
長方形のジョイントでは、コーナー部分に特に注意が必要です。ダクトが動く際、直線部とコーナー部では変形の仕方が異なるため、コーナーの形状は直線部のベルトの延長として扱うのではなく、設計する必要があります。
既存の設備の場合、写真は寸法を補足するものであり、寸法図の代わりにはなりません。
2つの取り付け点間の有効距離は、移動能力に直接影響します。
この寸法は一般的に以下のように呼ばれます：
フレキシブルスパンが広いほど、一般的に材料が変形する余地が大きくなりますが、スパンが非常に短いとベルトの歪みが増大する可能性があります。
しかし、単にベルトの幅を広げればよいというわけではありません。材料が過剰になると、折り畳み、フラッター（振動）、または内部コンポーネントとの干渉が生じる可能性があります。
したがって、正しい面間寸法は、移動量、圧力、およびライナーの形状と併せて検討する必要があります。
温度は常に少なくとも2つの値に分けて考える必要があります：
異常時温度が発生する場合は、その予想される持続時間も提示してください。
例えば、350°Cで連続運転しているが、数分間だけ600°Cに達することがあるダクトと、600°Cで連続運転しているダクトでは、材料評価が異なります。
「高温用布製伸縮継手」は、通常、層状の熱システムです。柔軟なシール膜は、プロセス温度全体に直接さらされない場合があります。
その代わり、構造には以下が含まれる場合があります：
この配置により、ジョイント全体に温度勾配が生じます。
よくある間違いは、以下のようにのみ指定することです：
「800°Cに耐えられる布が必要です。」
これでは十分なエンジニアリング情報が得られません。
メーカーは、800°Cが連続的なものか、断続的なものか、あるいは異常時の状態なのか、またジョイントがガス流や放射熱に直接さらされているのか、あるいは断熱されたダクトなのかを知る必要があります。
圧力はシール要件と機械的挙動の両方に影響を与えます。
産業用ダクトシステムは多くの場合、プロセス配管よりも大幅に低い圧力で動作します。これが、これらの用途でファブリックジョイントが広く使用されている理由の1つです。業界のガイドラインでは、一般的にファブリックジョイントを低圧部品として位置付けています。
ただし、圧力の方向が重要になります。
正圧は可撓性エレメントを外側へ押し出します。
設計上の考慮事項には以下が含まれる場合があります。
負圧はファブリックをダクトの内側に向かって引き込みます。
これにより、以下のリスクが高まる可能性があります。
そのため、大型の負圧ダクトには、適切なライナーやサポート配置が必要になる場合があります。
「空気」と「排ガス（煙道ガス）」を同等の流体として扱うべきではありません。
材料の適合性は、ダクトが何を搬送するかによって大きく変化する可能性があります。
役立つ情報には以下が含まれます。
非金属製伸縮管継手は、熱風、煙道ガス、腐食性ガスなどの気体流体に広く使用されていますが、特定の仕様に合わせて可撓性材料の構成を選定する必要があります。
ガスは動作温度では強い腐食性を示さないように見えても、水分が凝縮すると大幅に腐食性が高まることがあります。
煙道ガス用途については、以下を提示してください。
これらの条件は、シールメンブレンと内部保護層の両方に影響を及ぼす可能性があります。
「合計移動量」のみを指定してはならない。
継手は変位の方向に基づいて設計されるべきである。
有用な移動データの例：
軸方向圧縮：25 mm
軸方向伸長：10 mm
横方向移動：±30 mm
角度移動：2°
ファブリック製継手は軸方向、横方向、および角度方向の移動に対応可能であり、その大きな利点の一つは、比較的コンパクトなダクト長の中で複合的な移動を処理できることである。
2つのダクト接続部が互いに近づく。
2つの取り付け点が互いに遠ざかる。
片側がダクトの中心線に対して垂直にずれる。
接続面が互いに対して回転する。
複数の移動が同時に発生する。
最後のケースは実際のプラント設備で一般的であり、選定時に明確に特定されるべきである。
移動量の大きさだけでは不十分である。
動作サイクルの回数と頻度も、材料の疲労や耐用年数に影響を与える可能性がある。
システムが以下に該当するかを検討すること：
月に1回大きな熱サイクルを経験する継手と、絶えず周期的な移動を経験する継手では、根本的に異なる。
ガス流速はRFQデータから省略されることが多いが、ファブリックの寿命に大きな影響を与える可能性がある。
高速流は以下を引き起こす可能性がある：
産業用ファブリック継手の設計では、乱流を制御し、流れの状態からファブリックベルトを保護するために、ライナーを組み込むことがよくある。
セメント粉塵、フライアッシュ、炉粒子、その他の固形物が連続して衝突すると、柔軟な織物が急速に損傷する可能性があります。
粒子状物質が存在する場合は、製造元に次の点を伝えてください：
摩耗が発生する用途では、内部ライナー、耐摩耗性ホットフェイス材、または堆積防止バリアが必要になる場合があります。
材料の選定では、温度とは別に薬品についても検討する必要があります。
懸念される項目には以下が含まれます：
PTFEコーティングクロス、シリコンコーティングクロス、未処理グラスファイバークロスは、化学的挙動が大きく異なります。
適切な選択は、耐薬品性だけではなく、温度と化学環境の組み合わせに依存します。
動作条件が明確になって初めて、材料構成を選定する必要があります。
| 材料ファミリー | 想定される機能 | 主な選定要素 |
|---|---|---|
| グラスファイバークロス | 補強層または耐熱性繊維層 | 温度、強度、織り方 |
| シリコンコーティンググラスファイバー | 柔軟な保護層またはシール層 | 温度、柔軟性、環境 |
| PTFEコーティングクロス | 耐薬品性ガスバリア | プロセス化学および温度 |
| シリカクロス | 高温保護 | ホットフェイス温度および熱曝露 |
| 断熱層 | 温度勾配の制御 | プロセス温度および必要なコールドフェイス温度 |
| 金属メッシュまたはライナー | 機械的保護および流体保護 | 流速、摩耗、および粒子 |
BSTFLEXは複数の耐熱ファブリックシステムに対応しており、継手の構造をさまざまな熱条件やプロセス条件に適合させることができます。
保温ピローは、すべての伸縮継手で自動的に必須となるわけではありません。
通常、外側の柔軟なシール層に到達する前にプロセス温度を下げる必要がある場合に検討されます。
その設計は以下に依存します:
ピローは、十分な耐熱保護を維持しながら、継手が動くのを許容できるだけの柔軟性を保つ必要があります。
ライナーは、過酷なダクト環境における最も重要な構造要素の1つとなり得ます。
その目的には以下が含まれます:
業界のガイドラインでは、ライナーの選定、スタンドオフ高さ、面間寸法が、ファブリック製伸縮継手の重要な設計変数として具体的に挙げられています。
周囲のダクト保温も重要です。
ダクトに外部保温が施されている場合、その保温によって伸縮継手のフレームやフレキシブルベルト周辺の温度分布が変化する可能性があります。
メーカーは以下の項目を把握しておく必要があります:
フレキシブル要素は、ベルトを損傷するような局所的な応力を発生させることなく、確実に取り付けられなければなりません。
一般的な構成には以下が含まれます:
交換プロジェクトの場合は、以下を提供してください：
ファブリック伸縮継手のフレームは、用途に応じて溶接またはボルト締めで取り付けられるように設計できます。
伸縮継手が無制限の設置誤差を自動的に修正できると想定しないでください。
ミスアライメントの存在が判明している場合は、製造前に移動要件の一部として申告する必要があります。
確立された伸縮継手メーカーによる設置ガイダンスでは、意図的に継手設計に組み込まれていない限り、ミスアライメントは合意された設計限界内に留めるべきであると特に警告しています。
屋外設置では、工場内には存在しない追加の要件が発生します。
これには以下が含まれます：
したがって、外部カバーはプロセス条件と周囲環境の両方を考慮して選択する必要があります。
選定プロセスは、新規プロジェクトと交換の場合で異なります。
継手は以下と合わせて設計できます：
古い継手が早期に故障した場合は、単にそれをコピーしないでください。
交換前に以下を調査してください：
経験豊富なメーカーによる交換ガイダンスでは、故障した設計を自動的に再現するのではなく、元の仕様と運転履歴を見直すことも強調されています。
| 運転条件 | 設計上の質問 | 考えられる設計上の対応 |
|---|---|---|
| 高温ガス | 外層はプロセス温度に耐えられますか？ | 断熱材と適切なホットフェイス材料を追加する |
| 大きな横方向の動き | 十分な柔軟性のあるスパンが確保されていますか？ | ベルト幅とジョイント形状を最適化する |
| 高速ガス | ファブリックは乱流に直接さらされますか？ | 内部ライナーを検討する |
| 研磨性粉塵 | 粒子が柔軟な要素に衝突しますか？ | 摩耗保護またはライナーを追加する |
| 腐食性湿潤ガス | 結露は化学的に攻撃的ですか？ | 適合するシール膜を選択する |
| 負圧 | ファブリックが内側に引き込まれる可能性がありますか？ | ライナーと支持形状を評価する |
| 屋外設置 | ジョイントは天候や紫外線にさらされますか？ | 適切な外部カバーを選択する |
| 頻繁なサイクル | 動きはどのくらいの頻度で繰り返されますか？ | 材料の疲労と形状を評価する |
運転条件：
選定の優先事項：
設計では、摩耗保護、高温断熱、負圧動作、コーナー構造、十分な可動許容量に重点を置く必要があります。粉塵を含んだガスからフレキシブルベルトを保護するために、内部ライナーが重要になる場合があります。
動作条件：
選定の優先事項：
重厚な断熱パッケージよりも、柔軟性と耐振動性が重要になる場合があります。ファンの接続部周辺におけるベルトのフラッターや局所的な気流についても考慮する必要があります。
動作条件：
選定の優先事項：
ガスシール層の耐薬品性は、最高温度対応能力よりも重要になる場合があります。結露および低温側表面温度について慎重に検討する必要があります。
伸縮継手の問題の多くは、製造前に始まっています。
以下の仕様設定ミスを回避してください：
最も迅速な技術評価を行うため、お問い合わせの際は以下の情報をお送りください：
| 用途 | 発電所、セメント工場、加熱炉、ファン、ボイラー、排気システム、またはその他の設備 |
| 形状 | 丸型、長方形、正方形、または特殊形状 |
| 寸法 | 直径または幅 × 高さ |
| 面間寸法 | 設置ジョイント長 |
| 動作温度 | 連続値 |
| 最高温度 | ピーク値および持続時間 |
| 圧力 | 正圧または負圧、動作値および設計値 |
| プロセス媒体 | ガス組成および水分 |
| 変位 | 軸方向圧縮、伸長、横方向および角度方向 |
| ガス流速 | 既知の場合は動作流速 |
| 粒子 | 粉塵、灰、または研磨性固体 |
| 環境 | 屋内または屋外 |
| 数量 | 試作品、交換用、または量産数量 |
| 図面 | PDF、CAD、または寸法スケッチ |
産業用 布製エキスパンションジョイントは、一般的な繊維製品として選定するのではなく、ダクトシステムに合わせて設計されるべきです。
BSTFLEXは、お客様の動作温度、圧力、変位、ガス組成、形状、および環境要件に基づき、熱風、排気、および煙道ガスダクト用のカスタム構造を評価できます。

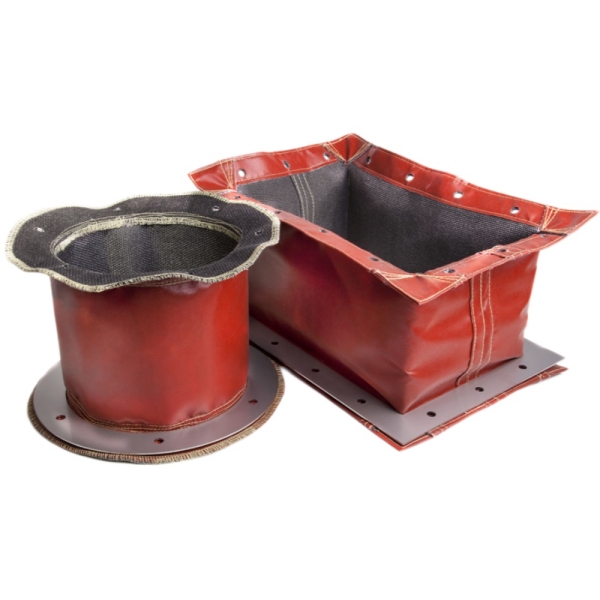

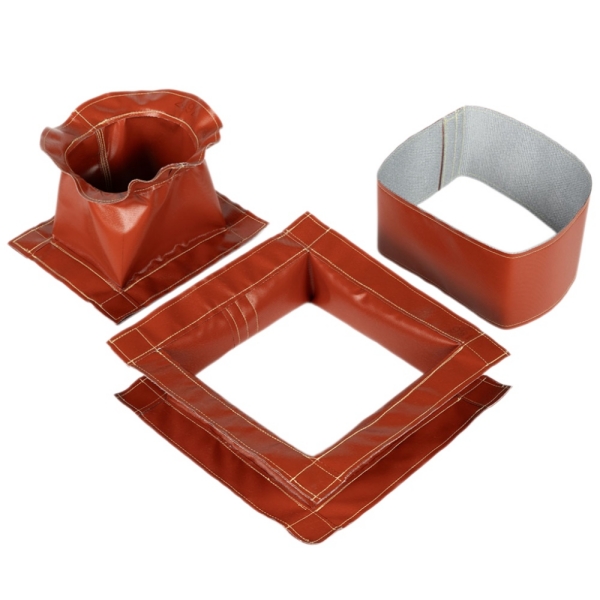

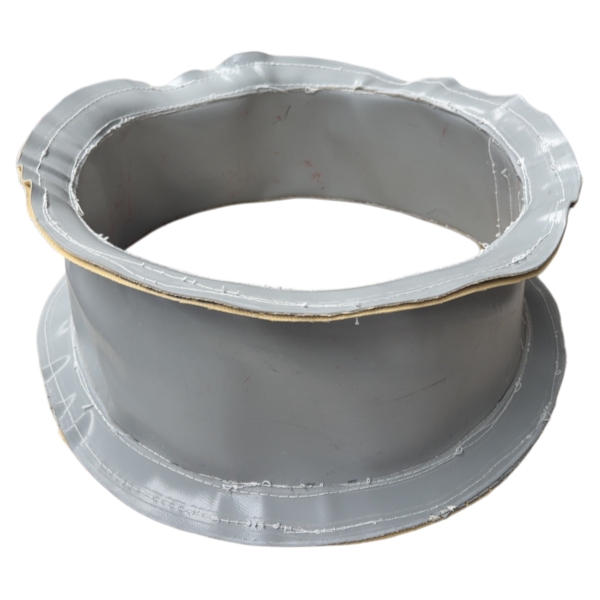

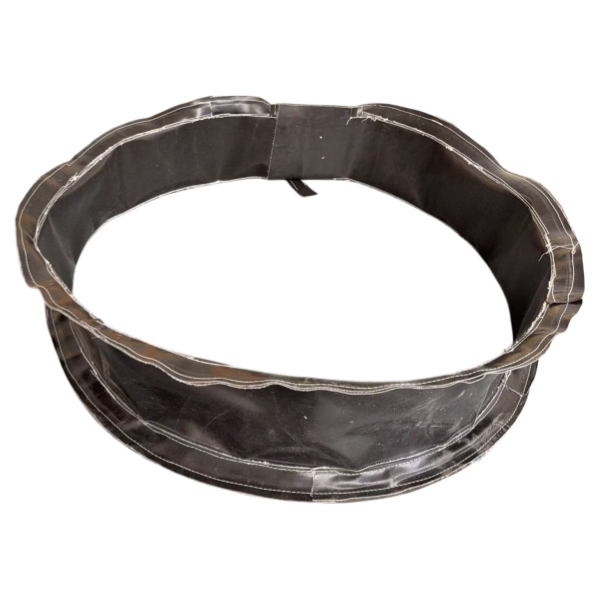

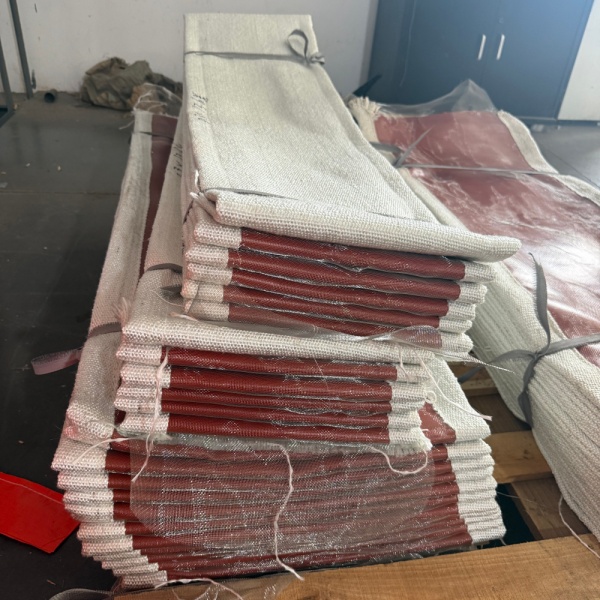

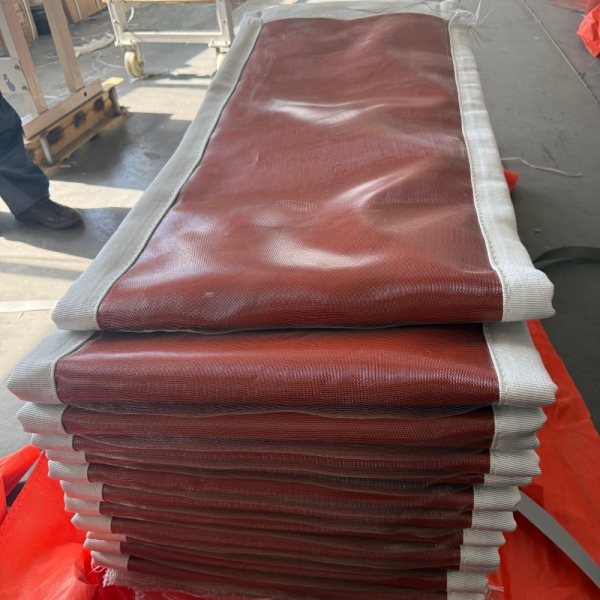

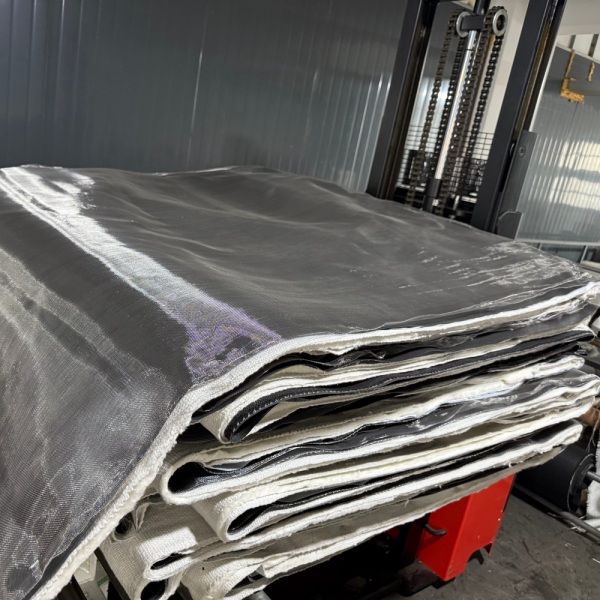

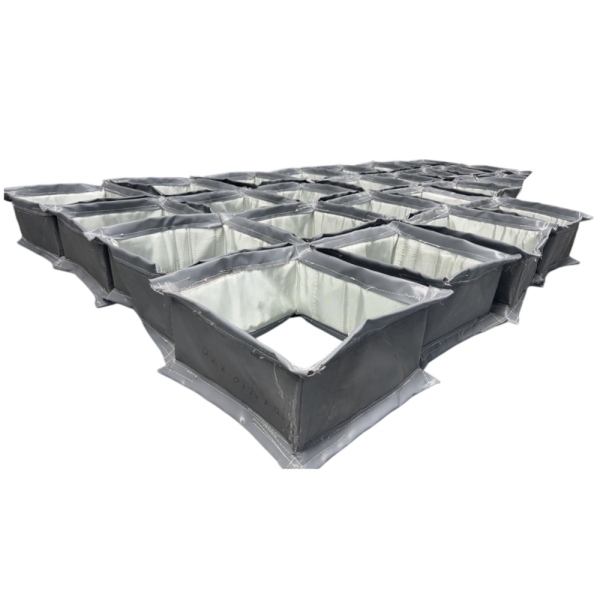

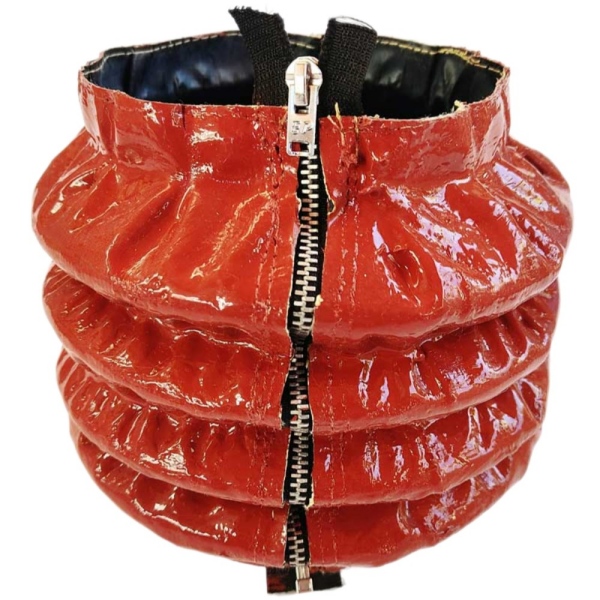

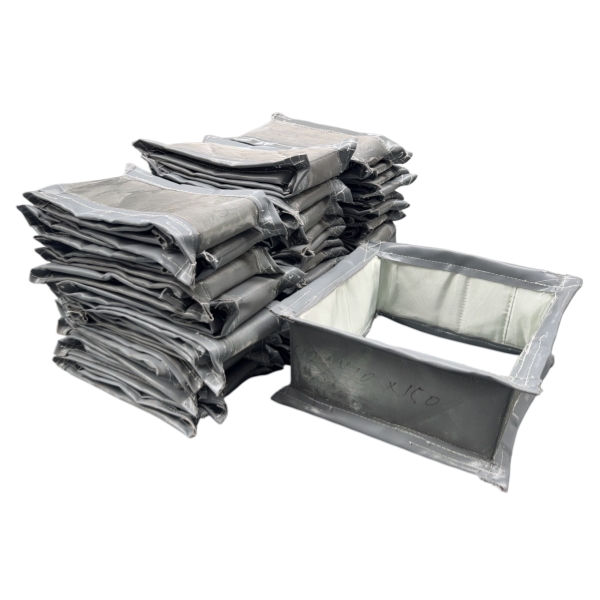

利用可能なソリューションには、円形、長方形、およびカスタムの 布製ダクトエキスパンションジョイントがあり、用途に応じてテクニカルファブリック、コーティングファブリック、シール層、断熱材、保護コンポーネントを使用した柔軟な構造を採用しています。
カスタム製造の詳細については、BSTFLEX 非金属布製エキスパンションジョイント製品ページをご確認ください。
カスタム見積もりをご希望の場合は、ダクトサイズ、面間長さ、通常および最高温度、動作圧力、プロセスガス、軸方向変位、横方向変位、ガス流速、および利用可能な図面をご提供ください。
