そのため、炉用パッキンの選定は、カバー材、内部コア、バルブ寸法、取り付けテール、ステッチ、圧縮範囲、およびシール設置場所の実際の温度といった、シールアセンブリ全体に基づいて行う必要があります。
BSTFLEXでは、炉用ドア、熱処理設備、キルン、加熱チャンバー、その他産業用加熱システム向けの 耐熱タドポールパッキンおよびタドポールシール を製造しています。断面形状は図面、設備寸法、または既存のパッキンサンプルから開発が可能です。
最もよくある仕様選定の誤りの1つは、炉の設定温度のみに基づいてパッキンを選んでしまうことです。
シールは、耐火物の内側、最も高温となるチャンバーゾーンの外側、あるいは冷却された金属フレームの隣接部に設置される場合があります。一方、他の設備では、パッキンが直接的な輻射熱、熱ガスの漏れ、または加熱された金属表面にさらされることもあります。
材質を選定する前に、以下を測定または確認してください。
単一の未加工生地の耐熱性能を、完成品としてのパッキン全体の耐熱定格として扱うべきではありません。

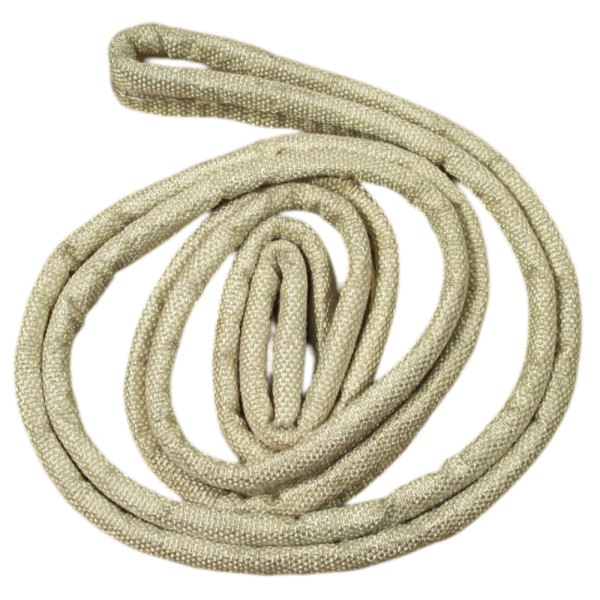

タドポールパッキンは、圧縮可能なバルブ部を主シール部として使用し、平らなテキスタイルテール部を取り付け用に使用します。
炉のドアが閉まると、バルブはドアと対向するフレームの間で圧縮されます。内部コアは、バルブの圧縮に対する耐性とドアが開いた後の復元性の大部分をコントロールします。
取り付けテールは通常、クランプストリップ、ネジ、ボルト、リベット、またはその他の設備専用の固定システムを使用して、主要圧縮ゾーンの外側に保持されます。
| 構成部品 | 主な機能 | 選定時のチェックポイント |
|---|---|---|
| カバー | 露出するテキスタイル表面を形成 | パッキンが受ける熱的・機械的負荷はどのようなものか？ |
| コア | バルブの保持力と圧縮挙動をコントロール | どの程度の締付力、復元力、補強が必要か？ |
| バルブ | 圧縮シールゾーンを形成 | 炉の隙間に適合する自由寸法および取りつけ後の高さはいくらか？ |
| テール | 取り付けエリアを提供 | バルブの機能を妨げずにパッキンをどのように固定するか？ |

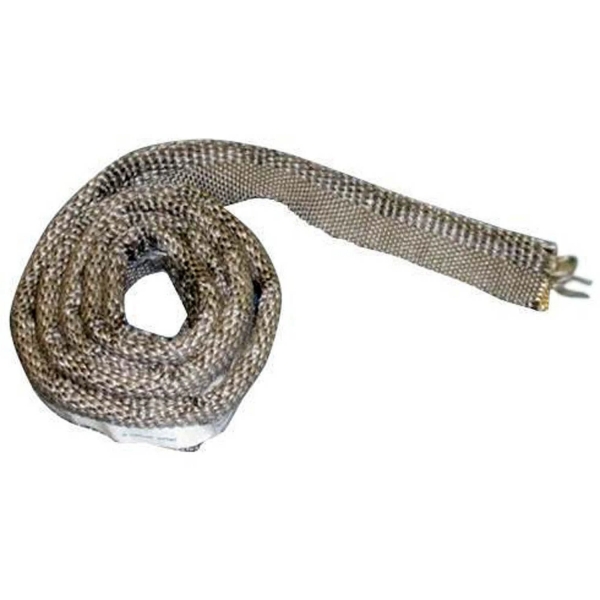

ファイバーグラス製オタマジャクシ型ガスケットは、実際のシールライン温度がファイバーグラス構造全体の許容範囲内である炉や加熱機器の用途に適しています。
既存のシールが白く見えたり織物であったりするという理由だけで、標準的なファイバーグラスを自動的に指定すべきではありません。より厳しい温度条件が求められる場合は、シリカやセラミックのテキスタイルの方が適切な出発点となる可能性があります。
未処理のファイバーグラスとは異なる表面特性や熱特性が用途に求められる場合は、表面処理されたファイバーグラスを検討できます。
BSTFLEXは以下を製造しています：バーミキュライトコーティング・ファイバーグラス製オタマジャクシ型ガスケットテープ産業用熱シール用途向け。
最終的な連続使用温度要件は、常に実際の材料構造および検証済みの製品仕様と照らし合わせて確認する必要があります。

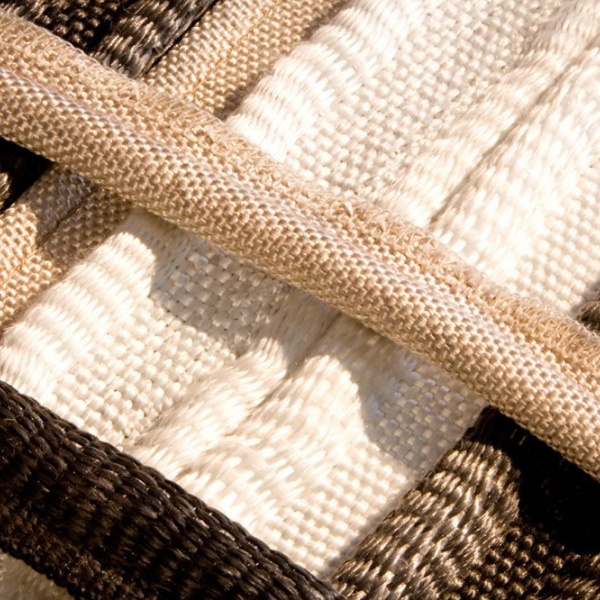

シリカクロスは、要求される熱性能が標準的なファイバーグラス構造の実用動作範囲を超える場合に重要な選択肢となります。
カバーは、非金属製の高温用コア、または金属補強されたコアのいずれかと組み合わせることができます。
金属サポート付きシリカカバーについては、以下を参照してください：シリカクロス製カバーおよびInconelコア付き高温用オタマジャクシ型ガスケット。
非金属製の内部構造が好まれる場合は、以下が適しています：シリカクロス製カバーおよびセラミックコア付きオタマジャクシ型ガスケットは、異なるカバーとコアの組み合わせを提供します。
セラミックテキスタイル構造は、ガスケットに高温用テキスタイルカバーが必要となる、過酷な炉、窯、および熱処理用途に使用されます。
以下は：セラミックファブリック製カバーおよびセラミックコア付きオタマジャクシ型ガスケットは、セラミック製の外側テキスタイルとセラミック製の内部コアを組み合わせています。
金属製の内部補強が必要な用途向けに、BSTFLEXは以下も製造しています：セラミックファブリック製カバーおよびInconelコア付きオタマジャクシ型ガスケット。
Inconelコアは、単に炉が高温で動作するという理由だけで必要になるわけではありません。
金属コア自体が過酷な熱条件下で有用な構造的挙動を維持する必要がある場合、またはガスケットに内部金属補強が必要な場合に重要となります。
コアの選択では以下を考慮する必要があります：
カバーとコアは一つのシステムとして選択する必要があります。高性能な金属コアであっても、不適切な外側テキスタイル、縫製材料、または取り付け方法を補うことはできません。
セラミックコアは、バルブ内部において非金属製の高温用選択肢を提供します。
必要な外面に応じて、シリカまたはセラミック生地と組み合わせることができます。このタイプの構造は、金属製の内部コアを使用せずに高温繊維材料を必要とする用途で検討できます。
コアの密度と完成したバルブの構造は、圧縮挙動に依然として影響を与えます。外形寸法が同じ2つのセラミックコアガスケットであっても、同じ締め付け力を持つと自動的に想定すべきではありません。
一部の炉扉では、熱に加えて機械的な擦れという2つ目の問題が発生します。
ガスケットが鋭利な端部に繰り返し接触したり、周囲の金属に対して摺動したり、メンテナンス中に激しい取り扱いにさらされたりすると、外側の繊維が大幅な表面摩耗を起こす可能性があります。
過酷な熱的および機械的条件に対して、BSTFLEXは以下を製造しています。 Inconelストッキングセラミック生地カバーセラミックコアオタマジャクシ型ガスケット 。
この多層構造では、金属製のストッキングがセラミック繊維とコアの周囲にさらなる外部保護構造を提供します。
補強を追加しても、鋭利な端部、過度の摺動、または扉の不整合を修正する必要性がなくなるわけではありません。摩耗が激しい場合は、機器の形状を見直す必要があります。
| 用途要件 | 評価すべき構造 | 主な理由 |
|---|---|---|
| 中程度の熱暴露 | ガラス繊維ベースのオタマジャクシ型ガスケット | 検証済みのガスケット温度が適している場合の柔軟な一般的な熱シール |
| 処理済みガラス繊維によるより高い熱暴露 | バーミキュライト処理済みガラス繊維 | 代替のガラス繊維表面構造 |
| 非金属コアを備えた高温繊維 | シリカカバー＋セラミックコア | 金属製バルブ補強のない高温繊維構造 |
| 金属補強を備えた高温繊維 | シリカカバー＋Inconelコア | 補強された内部構造と組み合わせた熱繊維 |
| 過酷な高温繊維構造 | セラミックカバー＋セラミックコア | セラミック繊維と繊維の組み合わせ |
| 内部金属サポートを備えた高温 | セラミックカバー＋Inconelコア | 金属コア補強と組み合わせたセラミック外層 |
| 高温および著しい表面摩耗 | Inconelストッキング＋セラミック生地＋セラミックコア | 追加の外部機械的補強 |
この表は選定ガイドであり、普遍的な温度チャートではありません。最終的な適合性は、正確な材料グレードと動作条件によって異なります。
炉扉は、冷間始動から全動作温度まで、正確に同じ形状を維持できない場合があります。
金属フレーム、耐火構造、および締結部品は、それぞれ異なる膨張をする可能性があります。そのため、炉の加熱および冷却に伴い、周囲のシールギャップが変化する場合があります。
交換またはOEM設計のために、以下を測定または評価してください。
歪んだドアを単に大きすぎるバルブを選んで解決しようとしないでください。最も狭い箇所で過度な圧縮がかかると、閉扉力が増大し、ガスケットの寿命が短くなる可能性があります。
すべてのオタマジャクシ型（tadpole）ガスケットに共通する圧縮率というものはありません。
自由バルブ高さと取り付け高さがわかっている場合、公称圧縮率は次のように計算できます：
圧縮率 (%) = (自由バルブ高さ - 取り付けバルブ高さ) / 自由バルブ高さ x 100
例えば、提案されたバルブの自由高さが20 mmで、取り付け高さが15 mmの場合、計算上の寸法圧縮率は25%となります。
この計算は形状のみを表すものです。25%がその材質や芯材に適していることを証明するものではありません。
適切な作動圧縮率は、以下を基準に検証する必要があります：
バルブが平らになっている場合、長期間の使用、過度な圧縮、不適切な芯材構造、または熱劣化を示している可能性があります。
摩耗した高さをそのまま交換寸法として再現しないでください。
考えられる原因として、フレームの歪み、ヒンジの動き、ラッチの調整不良、バルブサイズの不適合、または古いガスケットの永久圧縮などが挙げられます。
繊維素材だけを交換する前に、鋭利な固定金具、露出した金属エッジ、摺動接触、過度な取り扱いがないか確認してください。
テールの幅、クランプの噛み合わせ、保持ストリップの形状、および留め具の間隔を見直してください。
小さな損傷箇所は、材料全体の温度問題ではなく、高温ガスの直接的な漏れや局所的なホットスポットを示している可能性があります。
古いガスケットと機器の寸法の両方を記録してください。
ガスケットの断面については、以下を測定してください：
炉については、以下を記録してください：
摩耗したガスケットは、元の新品のプロファイルを正確に表すものではなく、参考証拠として扱う必要があります。
図面がない場合、BSTFLEXは物理的なサンプルと用途情報を確認できます。
より正確な交換のために、以下を提供してください：
既存の芯材の合金または繊維素材が不明な場合は、想定される仕様を割り当てるのではなく、不明として特定してください。
新しい炉や熱処理装置の場合、ガスケットの選定は製造後ではなく、扉とフレームの設計段階で開始する必要があります。
有用なOEM設計入力には以下が含まれます：
| 仕様項目 | 必要な情報 |
|---|---|
| 扉の形状 | 断面、外周寸法、コーナー半径、および保持の詳細 |
| シール隙間 | 公称、最小、および最大の閉鎖隙間 |
| 温度 | ガスケット設置場所における連続温度およびピーク温度 |
| カバー | ガラス繊維、シリカ、セラミック、またはその他の必要な繊維 |
| 芯材 | 繊維、セラミック、ステンレス鋼、Inconel、またはその他の指定された構造 |
| 圧縮 | 取り付け後のバルブ高さおよび利用可能な閉鎖力 |
| 操作 | 想定されるドアの開閉頻度および熱サイクル |
| 数量 | 試作要件および推定生産量 |
BSTFLEXは、以下のサービスを通じて、カスタムプロファイルの開発、サンプル製作、およびOEM製造をサポートしています。カスタムオタマジャクシ型ガスケット製造サービス。
新しい材料や芯材構造を導入する場合、試作評価では基本的な寸法適合性以上の確認を行う必要があります。
確認事項：
炉に規定の漏れ要件やプロセス封じ込め要件がある場合は、機器に適用される試験基準に従って接合部全体を評価してください。
繊維製のオタマジャクシ型ガスケットは、関連するシステム検証なしに、自動的に気密性や耐圧性があると見なすべきではありません。
高温用オタマジャクシ型シールは、以下のような用途に検討できます。
効率的な技術レビューと見積もりのために、以下を送付してください：
適切なガスケットは、シールラインの温度、隙間、ドアの動き、および必要な圧縮率によって異なります。工業用炉のドアのシールには、ファイバーグラス、シリカ、またはセラミックのカバーと、繊維または金属の芯材を使用したオタマジャクシ型ガスケット（Tadpole gasket）などが使用されます。
いいえ。最高耐熱温度の素材が必ずしも最良の選択とは限りません。カバー、芯材、摩耗条件、柔軟性、圧縮要件、および実際のガスケット温度をすべて考慮する必要があります。
Inconelの芯材は、過酷な熱環境で金属による補強が必要な場合に検討できます。炉の温度だけでなく、実際の芯材の温度と機械的要件に基づいて選択する必要があります。
自動的に代用できるわけではありません。セラミックと金属の芯材では、圧縮、復元、および補強の特性が異なる場合があります。芯材の変更は、新しいガスケット構造として評価する必要があります。
はい。図面、機器の寸法、写真、および現物サンプルから、カスタム交換用プロファイルを開発できます。可能な限り、摩耗したガスケットに加えて、実際の機器の測定値を提供してください。
はい。バルブの寸法、テールの寸法、全体のプロファイル、芯材の構造、および仕上がり長さは、炉の設計に合わせて製造可能です。
BSTFLEXは以下を製造しています：カスタム炉ドア用オタマジャクシ型ガスケット、高温炉用シール、および交換用ガスケットプロファイル（OEM炉メーカー、産業メンテナンス会社、および熱処理機器向け）
高温用途については、以下の利用可能な構造をご確認ください：シリカおよびInconel構造、シリカおよびセラミック芯材構造、セラミックカバーおよびセラミック芯材構造、セラミックカバーおよびInconel芯材構造、 およびInconel補強セラミック構造。
